Re: Монстр по шведски в 1U rev.3.0
« Ответ #240 : Сентября 15, 2026, 18:12:00 »
Цитата: AZG от Сентября 15, 2026, 17:49:04
IC MPW там штатно...
Не IC MWR?
« Последнее редактирование: Сентября 15, 2026, 18:24:03 от Даниил Олегович »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 97001
  • Санкт-Петербург
    • AZG CUSTOM
Re: Монстр по шведски в 1U rev.3.0
« Ответ #241 : Сентября 15, 2026, 18:29:53 »
Цитата: Даниил Олегович от Сентября 15, 2026, 18:12:00
Не IC MWR?

да. вечно эти два типа путаю Выглядят одинаково, диэлектрик разный. Надо полиэстер/майлар.

Оффлайн Rasha Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 270
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #242 : Сентября 16, 2026, 02:55:22 »
В общем к чему я эту беседу многолетней давности решил продолжить,
Удалось мне скомпоновать плату в меньшие габариты, но без "фишек" Peavey в виде раздельных земель, последовательно подключенного накала и шлейфов  :crazy:
В блоке питания поместилась секция выпрямителя накала со стабилизацией, оно же питание коммутации.
Ну и про мьют не забыл (спасибо AZG за содействие и последовательность шагов).

Петлю выносим на отдельную плату как опциональную, можно ламповую, можно на LND150 (есть оба варианта).

Как говориться, начинаем начинать















Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9505
  • Мнение - не повод получить пулю сразу.
Re: Монстр по шведски в 1U rev.3.0
« Ответ #243 : Сентября 16, 2026, 07:42:27 »
Rasha, в реле после первого каскада в левой группе контакты напутаны, кранч никогда не включится

Оффлайн Rasha Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 270
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #244 : Сентября 16, 2026, 08:50:12 »
Цитата: Rolly от Сентября 16, 2026, 07:42:27
Rasha, в реле после первого каскада в левой группе контакты напутаны, кранч никогда не включится

сверяю с оригинальной схемой, вроде идентично?... или глаз замылился?

Чего не хватает, так это резистора R75 номиналом 2,2 МОм при коммутации Clean, который отключается (создаётся обход) тумблером вроде Bright.

« Последнее редактирование: Сентября 16, 2026, 09:06:45 от Rasha »

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1370
  • yo yoda
Re: Монстр по шведски в 1U rev.3.0
« Ответ #245 : Сентября 16, 2026, 09:32:23 »
На сколько я в курсе, в пиви стоит автоматический мьют при переключении каналов.
Не боишься, что будет стрелять?  ;)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 97001
  • Санкт-Петербург
    • AZG CUSTOM
Re: Монстр по шведски в 1U rev.3.0
« Ответ #246 : Сентября 16, 2026, 09:39:17 »
Rasha,  :alc:

Оффлайн Rasha Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 270
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #247 : Сентября 16, 2026, 09:40:51 »
Цитата: tube-freak от Сентября 16, 2026, 09:32:23
На сколько я в курсе, в пиви стоит автоматический мьют при переключении каналов.
Не боишься, что будет стрелять?  ;)
Да, знаем.
На основной схеме не успел отрисовать это дело.
Мьют по конструктиву Peavey обсуждали в отдельной ветке, где совместно с AZG была отрисована принципиалка, а после на макете платы SprintLayout отрисована топология с корректной подвязкой питания, сигнала и земли.



Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 97001
  • Санкт-Петербург
    • AZG CUSTOM
Re: Монстр по шведски в 1U rev.3.0
« Ответ #248 : Сентября 16, 2026, 10:14:52 »
Rasha, Для простого релейного переключения резисторы 47 ом можно не ставить. Они нужны для развязки в случае транзисторной коммутации.

Оффлайн M1g

  • Живу на форуме
  • *******
  • Сообщений: 7390
  • The MUTILATOR
Re: Монстр по шведски в 1U rev.3.0
« Ответ #249 : Сентября 16, 2026, 14:42:57 »
Убрал бы С32 а С22 сделал 470пик

Оффлайн surfin bird

  • Ветеран форума
  • ******
  • Сообщений: 3019
  • Поциент-заМКАДыш
    • Surfin Bird
Re: Монстр по шведски в 1U rev.3.0
« Ответ #250 : Сентября 16, 2026, 15:47:13 »

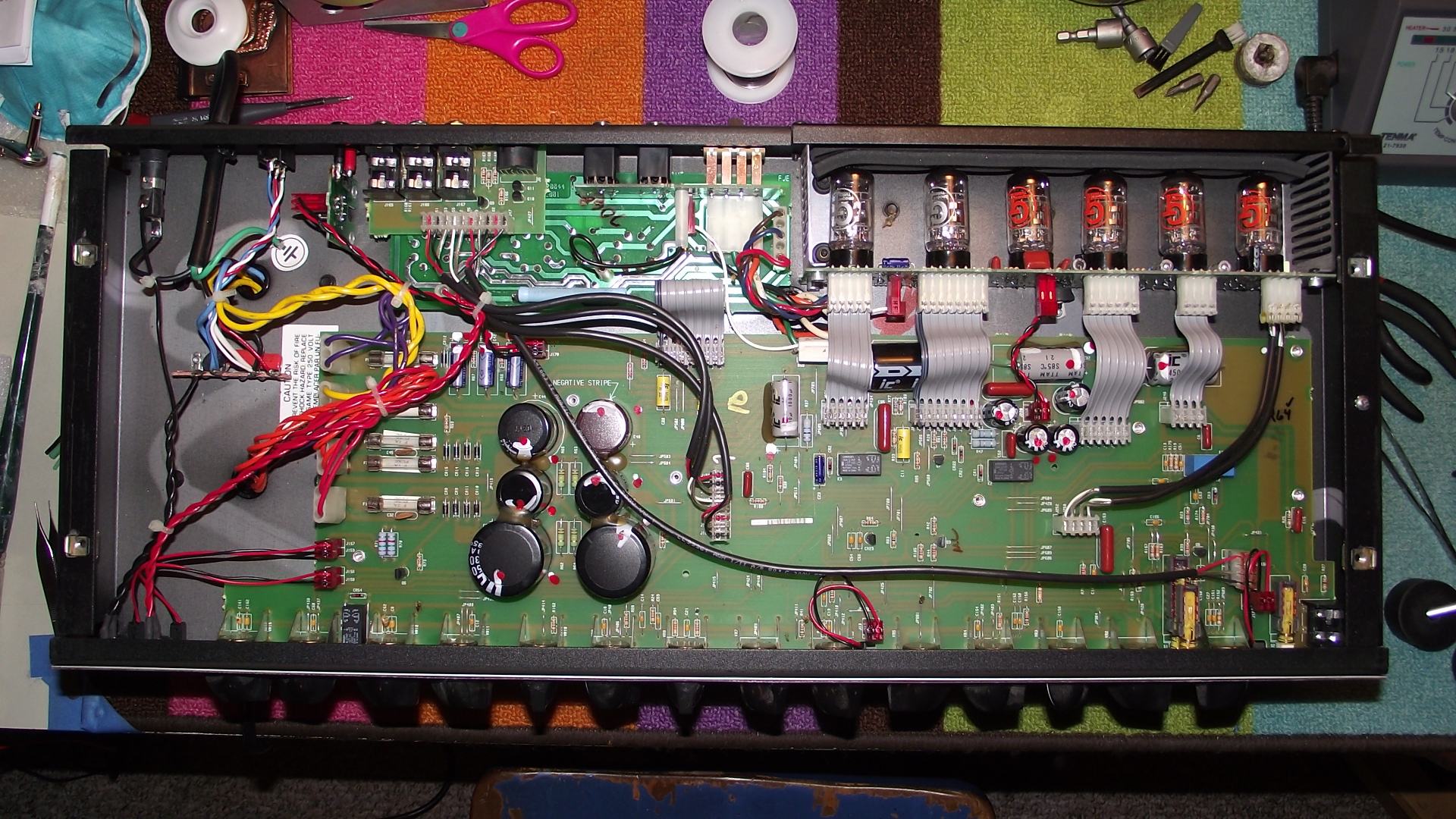

Компоновка ламп преда в Пиви 5150 выполнена с целью более лучшего их экранирования ?
« Последнее редактирование: Сентября 16, 2026, 15:49:16 от surfin bird »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9505
  • Мнение - не повод получить пулю сразу.
Re: Монстр по шведски в 1U rev.3.0
« Ответ #251 : Сентября 16, 2026, 16:16:15 »
Цитата: Rasha от Сентября 16, 2026, 08:50:12
сверяю с оригинальной схемой, вроде идентично?... или глаз замылился?

Чего не хватает, так это резистора R75 номиналом 2,2 МОм при коммутации Clean, который отключается (создаётся обход) тумблером вроде Bright.
(нажмите чтобы показать/спрятать)
На оригинальной реле К4А соответствует левой группе.  Средний контакт с анода, переключаемые - цепочки к регулятору гейна. У тебя средний контакт на цепь клина.
« Последнее редактирование: Сентября 16, 2026, 16:24:18 от Rolly »

Оффлайн XMD

  • Частый посетитель
  • **
  • Сообщений: 243
Re: Монстр по шведски в 1U rev.3.0
« Ответ #252 : Сентября 16, 2026, 16:20:39 »
Rolly, там переключаемый контакт снизу, средний нз, выше но

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 9505
  • Мнение - не повод получить пулю сразу.
Re: Монстр по шведски в 1U rev.3.0
« Ответ #253 : Сентября 16, 2026, 16:28:45 »
Цитата: XMD от Сентября 16, 2026, 16:20:39
Rolly, там переключаемый контакт снизу, средний нз, выше но
Хм, ну если так, то да, но выглядит не очень наглядно

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 97001
  • Санкт-Петербург
    • AZG CUSTOM
Re: Монстр по шведски в 1U rev.3.0
« Ответ #254 : Сентября 16, 2026, 16:37:43 »
Цитата: surfin bird от Сентября 16, 2026, 15:47:13
Компоновка ламп преда в Пиви 5150 выполнена с целью более лучшего их экранирования ?

с целью простоты замены
