Монстр по шведски в 1U rev.3.0
« : Января 19, 2015, 15:37:10 »
Где то уже это было...

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Монстр по шведски в 1U rev.3.0
« Ответ #1 : Января 19, 2015, 15:49:44 »
и чо эта?  ???

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Монстр по шведски в 1U rev.3.0
« Ответ #2 : Января 19, 2015, 16:06:13 »
Если не ошибаюсь 6505+.Кстати я свой переделал


Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #3 : Января 19, 2015, 16:20:11 »
И этому всему пришло продолжение...
Любителям High Gain'а посвещается...
Над хорошим проектом думаешь много и долго и понимаешь, что места нужно много...
1094425-0
Светим1094427-1
Проявляем лучшие качества данного способа1094429-2
1094431-3

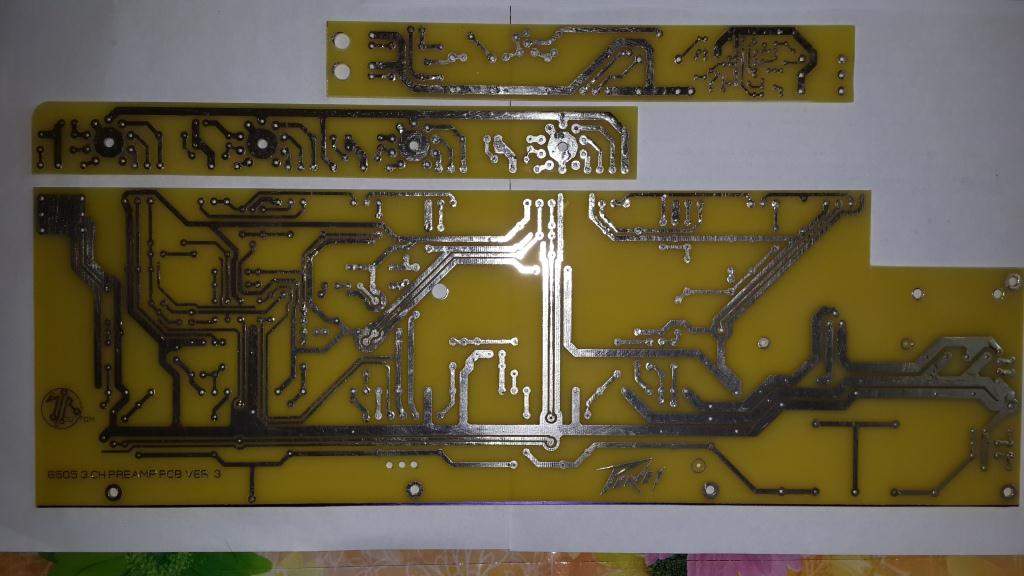

Купаем в ванне с желеЗом во имя металла1094433-4

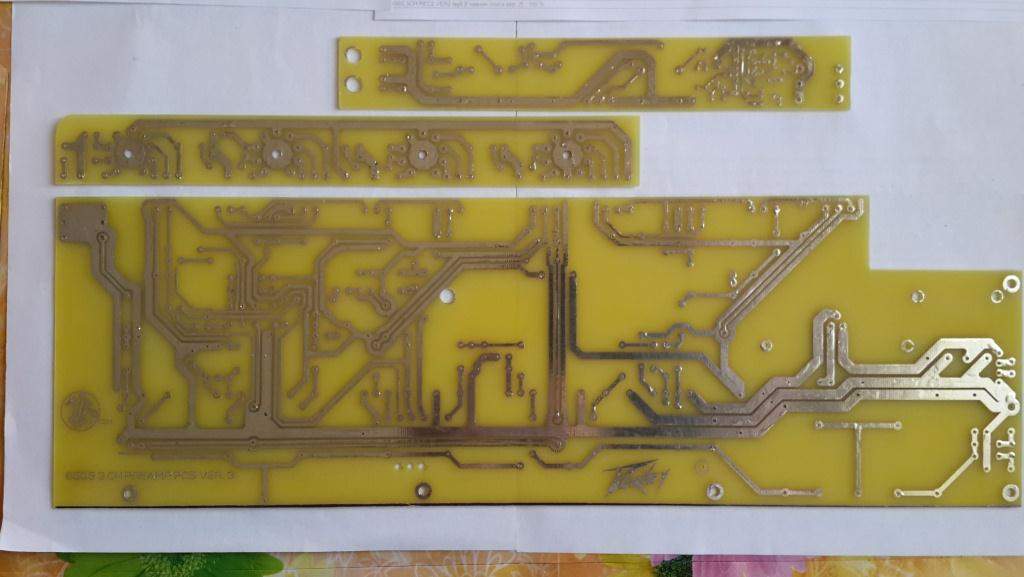

Так зарождается монстрик
1094435-5
1094437-6
1094439-7

... и добавил:

Вдыхая и убивая слизистую с пол часа ацетоном
Послушав "симфонию" мини дрели
И ощущая аромат сосновой палёной канифоли
близимся

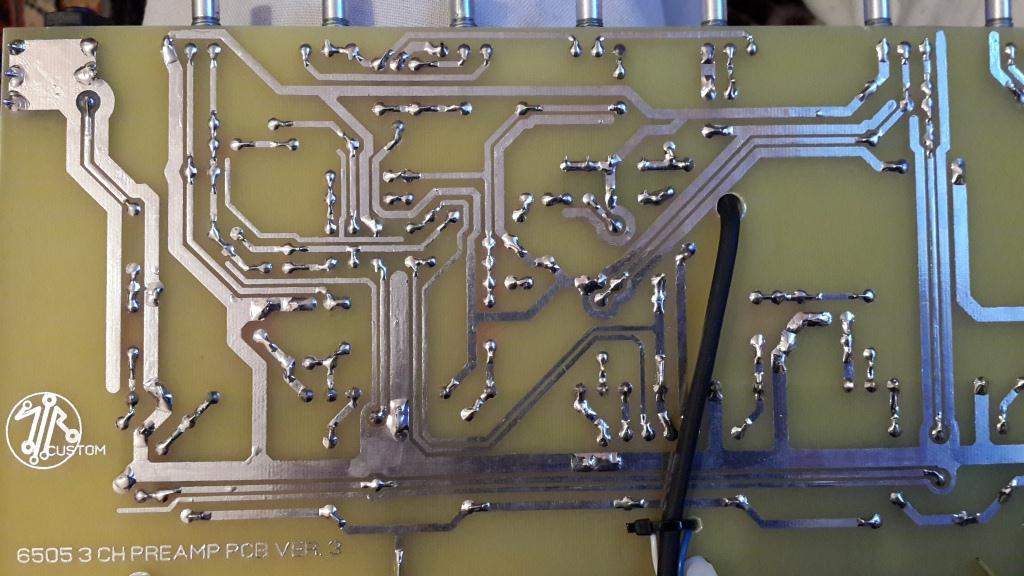

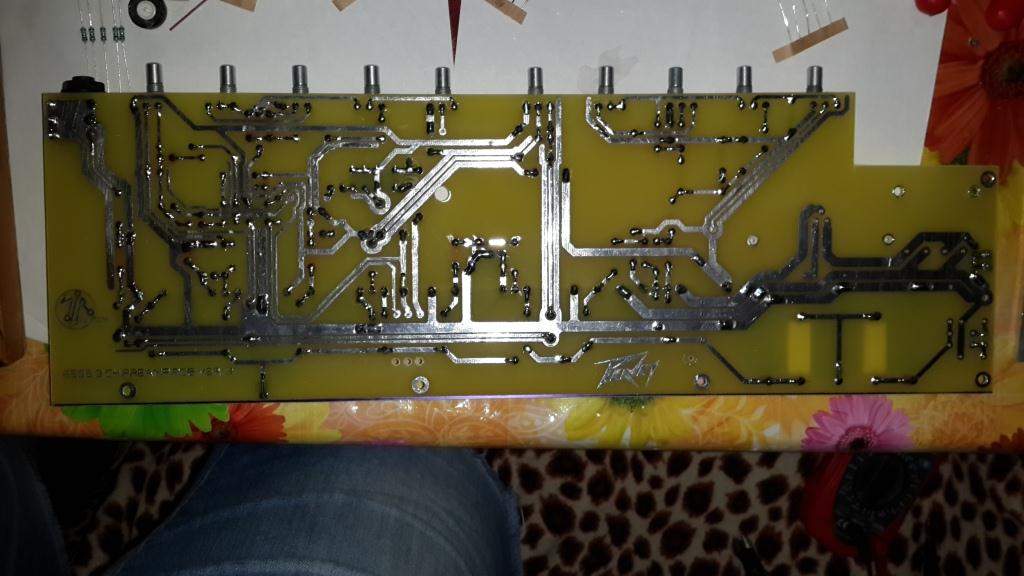

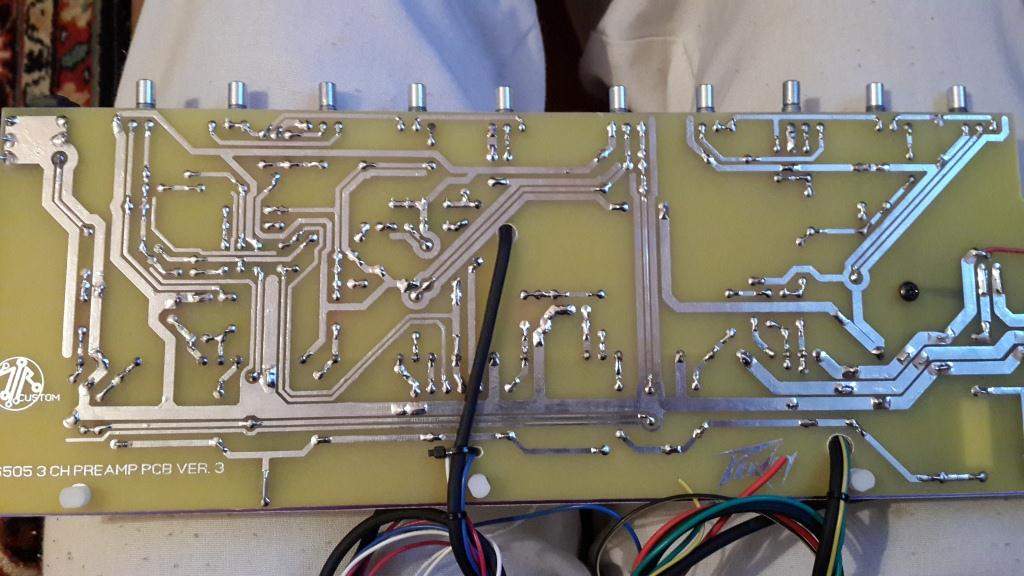

1094425-8

1094427-9

1094429-10

1094431-11

1094433-12

Разложим всё это дело на поляне и прикинем

1094435-13
« Последнее редактирование: Января 19, 2015, 16:38:02 от Rasha »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Монстр по шведски в 1U rev.3.0
« Ответ #4 : Января 19, 2015, 16:47:43 »
Клин\Ритм\ канал его или Твин ожидается?

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #5 : Января 19, 2015, 16:53:44 »
Всё его родное
1094480-0

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Монстр по шведски в 1U rev.3.0
« Ответ #6 : Января 19, 2015, 17:09:02 »
Понятно.Я у себя всёж брал анодку поболее


Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #7 : Января 19, 2015, 17:33:12 »
Два месяца спустя...
Битва дрели и стали
1094484-0

1094486-1
Чудо спикосим
1094488-2

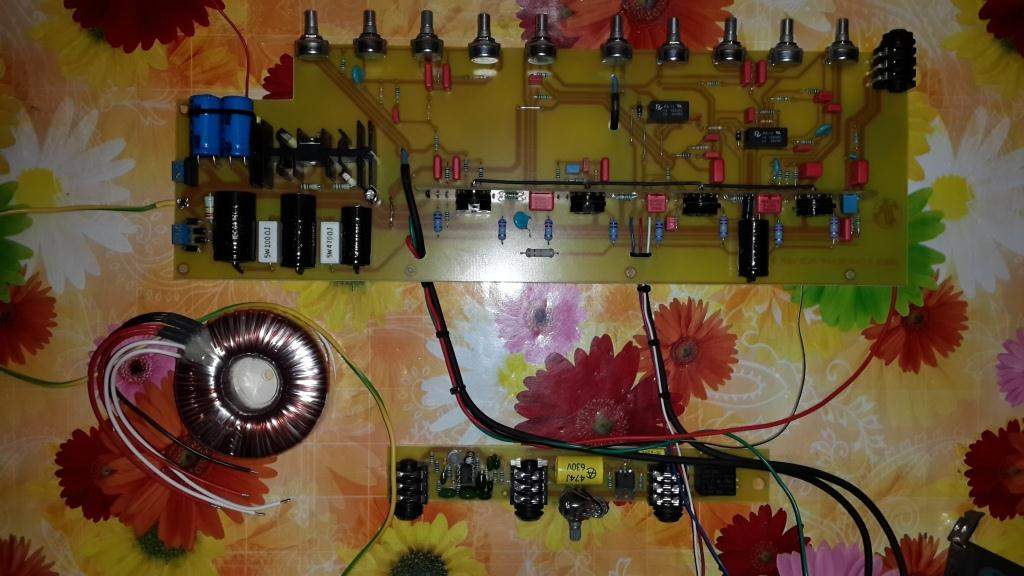

Все земли во едино
1094490-3

Напряжение транса на хх
Анодная постоянка 402 В
Под нагрузкой 390 В
В этот раз напруги в самый раз.

И казалось всё случилось, но
Тумблер переключения клин/кранч помер при пайке
Диоды на 12 В последовательно с катушкой реле переключения ритм/лид садили напругу до 8,9 В и реле не отозвалось
Воткнули фут-провод джэк замыкашака-свитч и реле заработало
И тут...
SPDT реле выходной платы микшировало два канала подогревая клин. Но это не помешало проверить буфер на IRF840 и спикосим.

Решено было переделать комутацию. Так чтоб катушки реле работал на прямую, а диоды светили согласованно с тумблерами переключения или футсвитчем.
1094492-4

Против микширования было принято поставить реле DPDT (какое было хотя бы на 5 В) и замьютить лид при переключении на клин.
Времянка
1094494-5

Всё заработало успешно. Благодаря раздельной сложной разводке земли фон на лид канале оставил лишь тепловой шум лампы.
1094496-6

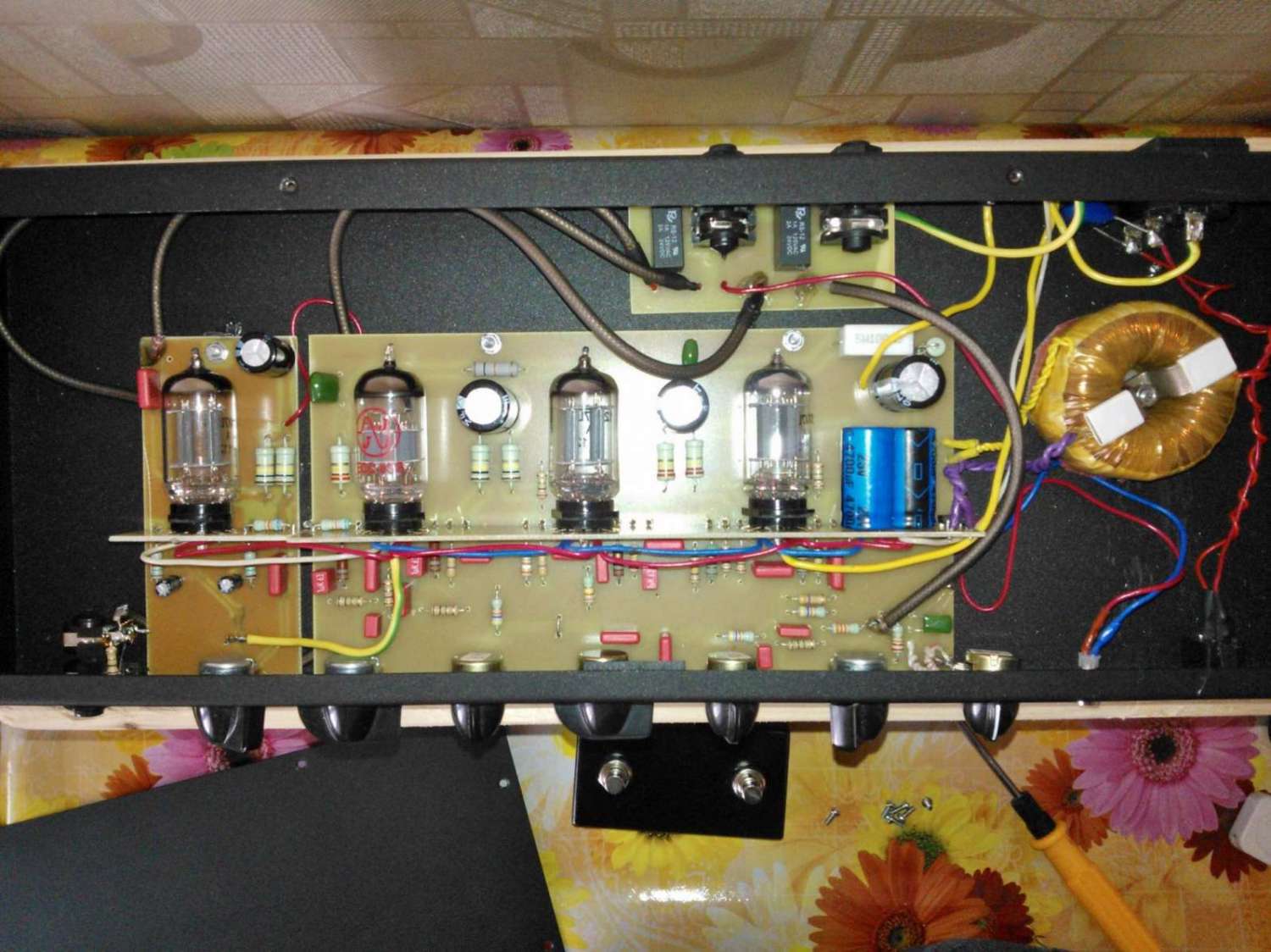

Лампы 1-2-3-4
12AX7 Tung-Sol - 12AX7 Sovtek WA - 12AX7 Sovtek WB - 12AX7 Sovtek WC

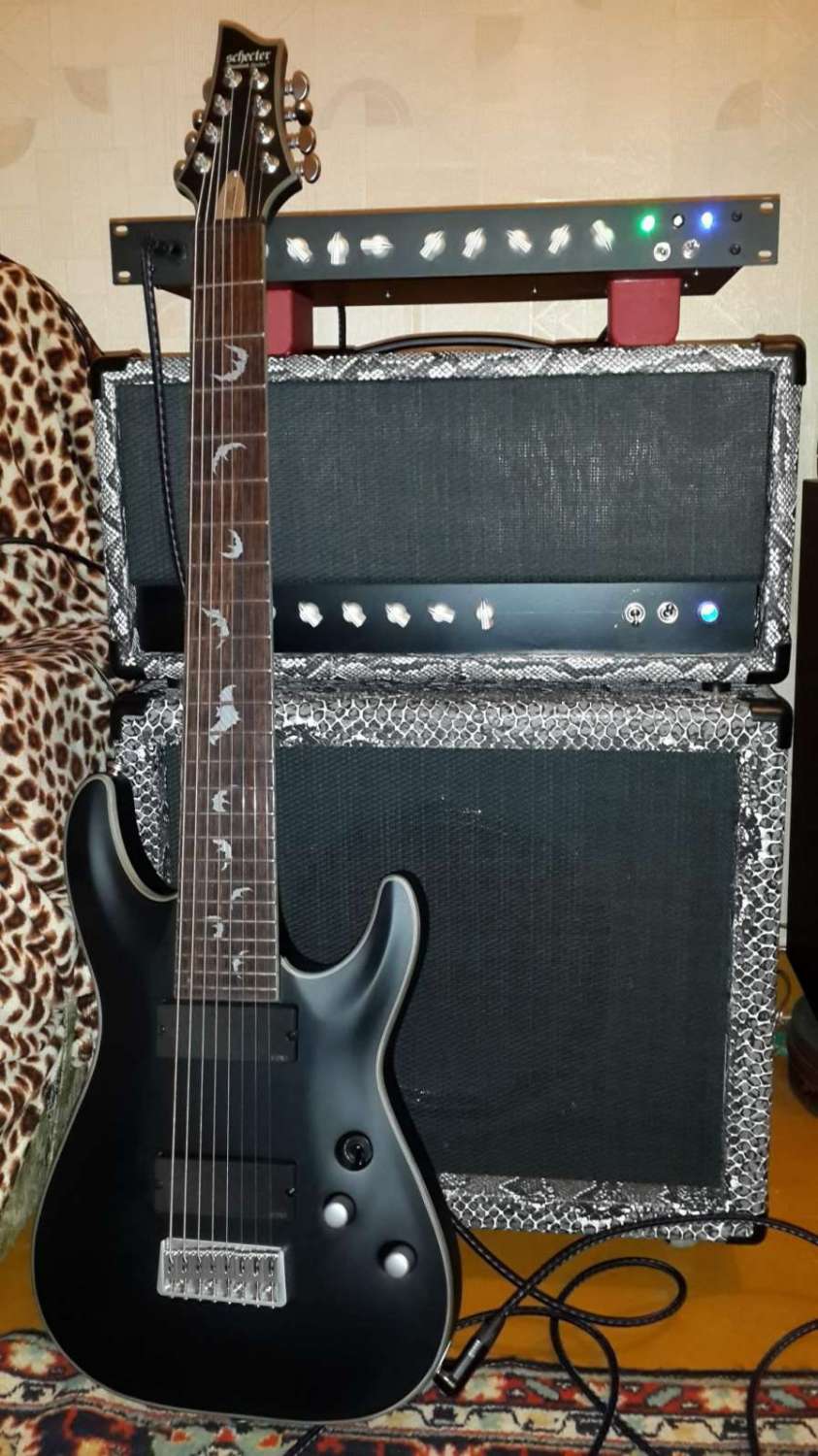

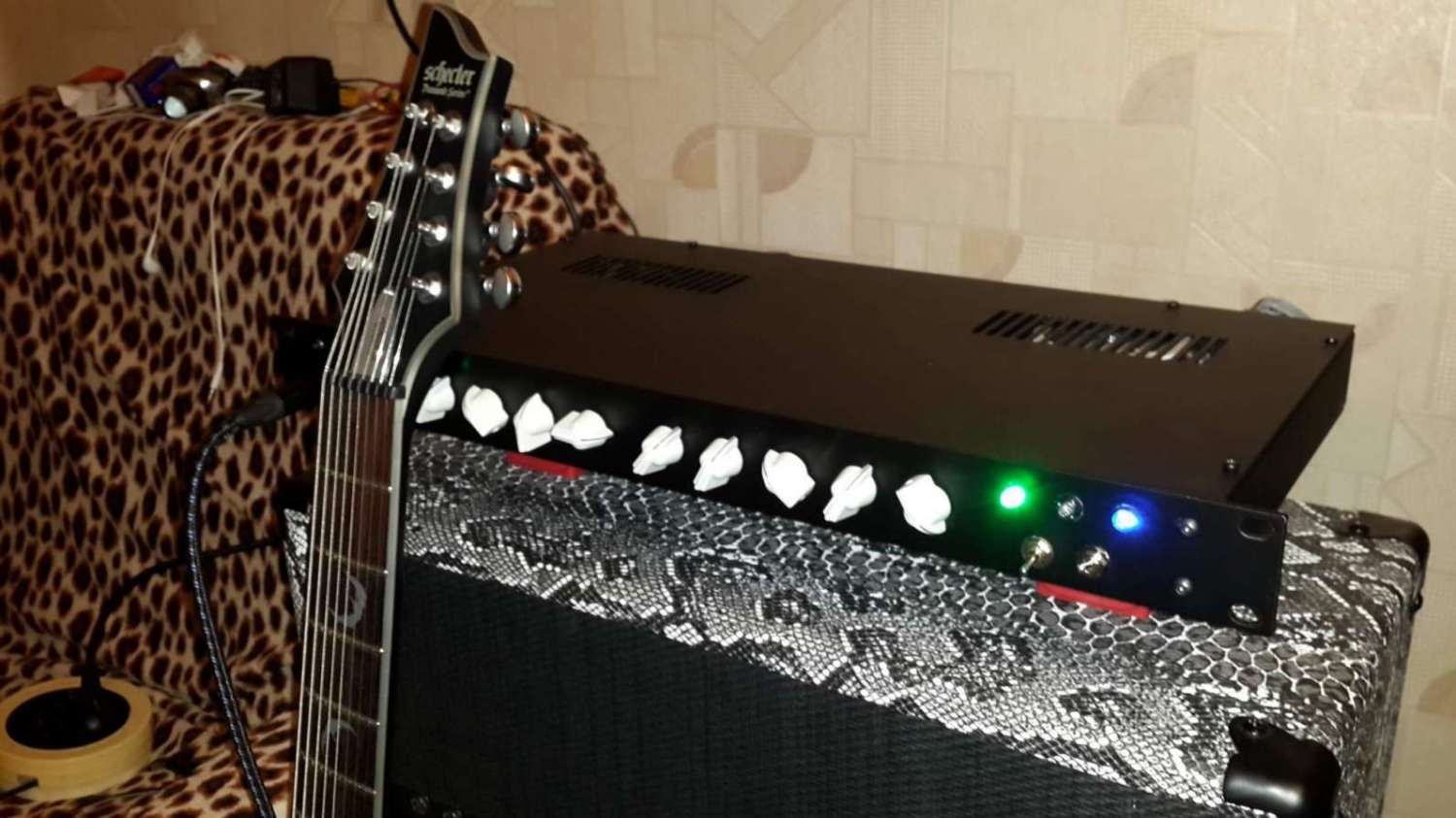

1094498-7
1094500-8
1094502-9

... и добавил:

1094484-10
1094486-11
есть благотворительные помыслы поделиться ПП, схемами, панелями (рисунками с разметкой и надписями pdf ), адресами и явками где что купить. Желающие в ЛС.
« Последнее редактирование: Января 19, 2015, 18:17:05 от Rasha »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6806
  • Репутация: +371/-24
  • Руби МиТоЛ!!!
Re: Монстр по шведски в 1U rev.3.0
« Ответ #8 : Января 19, 2015, 21:23:58 »
 :clapping: :i_am_so_happy: Хорошая работа! Молодец! Панели лицевой только не хватает. Ни на ампе, ни на преампе.  :crazy:

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Монстр по шведски в 1U rev.3.0
« Ответ #9 : Января 21, 2015, 20:11:25 »
а что за спикерсим на операционнике?

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #10 : Января 22, 2015, 01:36:57 »

Простецкий от Lion'а
1095112-0
1095114-1
« Последнее редактирование: Января 22, 2015, 06:37:42 от Rasha »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Монстр по шведски в 1U rev.3.0
« Ответ #11 : Января 22, 2015, 16:31:23 »
Простецкий от Lion'а

Этот чтоль?
1095284-0

И как он по "кабинето-симулированию" для этого преда?

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #12 : Января 22, 2015, 16:57:25 »
Этот чтоль?
(Ссылка на вложение)

И как он по "кабинето-симулированию" для этого преда?

Оправдывает своей простотой и количеством деталей тот звук с которым можно набросать приемлимую дэмку.

Лучше чем Маршал спикосим и V30.
« Последнее редактирование: Января 22, 2015, 16:58:57 от Rasha »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Монстр по шведски в 1U rev.3.0
« Ответ #13 : Января 22, 2015, 22:42:58 »
Ок. А случайно нет платки разведенной отдельно спикосима? Почему установленно 2 по 100к на входе, вместо 100к и 68к, там где на 47nF и 1nF конденсаторы?

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Репутация: +24/-0
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #14 : Января 23, 2015, 03:51:08 »
Читаем тему : схемы Lionsound и находим ответы на интересующие вопросы.
Сам не помню

... и добавил:

Спикосим отдельно есть.
Нет лишь твоего эмейла для отправки.
« Последнее редактирование: Января 23, 2015, 03:52:47 от Rasha »
