Накал для 12ax7
« : Января 14, 2017, 11:12:46 »
Всем привет, хочу обратиться за помощью, кто может объяснить для дилетанта максимально доступно
Есть преамп на 3ех лампах (6н2п), мне надо поставить 12ax7, как правильнее всего переделать накал при том, что у меня аж 14 вольт и меньше мне его не сделать

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Накал для 12ax7
« Ответ #1 : Января 14, 2017, 11:24:58 »
Для начала проясни, у тебя 6н2п работают сейчас с накалом 14в?

Оффлайн FcknHostile Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Накал для 12ax7
« Ответ #2 : Января 14, 2017, 11:27:03 »
Цитата: Ден2 от Января 14, 2017, 11:24:58
Для начала проясни, у тебя 6н2п работают сейчас с накалом 14в?

Щас уже 12ax7 поставил, но первые дни да, были 6н2п при накале 14в

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Накал для 12ax7
« Ответ #3 : Января 14, 2017, 11:35:02 »

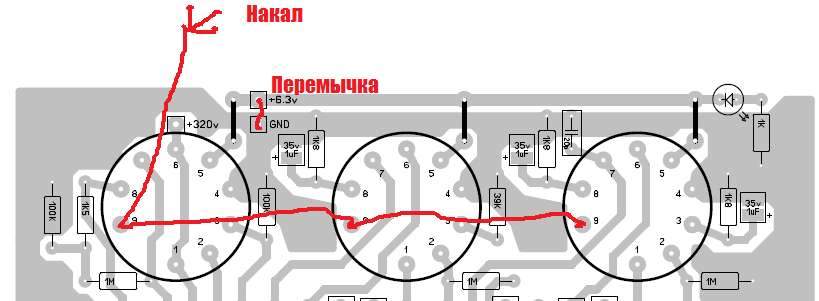

Если картинка соответствует плате твоего преампа, то там уже накал разведен под 12ах7. 14в у тебя постоянного или переменного?

Оффлайн FcknHostile Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Накал для 12ax7
« Ответ #4 : Января 14, 2017, 11:54:13 »
Цитата: Ден2 от Января 14, 2017, 11:35:02
Если картинка соответствует плате твоего преампа, то там уже накал разведен под 12ах7. 14в у тебя постоянного или переменного?
Я не уверен, но по моему постоянный, раз диодный мост стоит

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Накал для 12ax7
« Ответ #5 : Января 14, 2017, 11:59:08 »
Тогда



Это если у тебя там ровно 14. Если хотя бы чуть больше, лучше пересчитать, чтобы на выходе было 12 вольт.

http://cxem.net/calc/lm317_calc.php
« Последнее редактирование: Января 14, 2017, 12:00:55 от Ден2 »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Накал для 12ax7
« Ответ #6 : Января 14, 2017, 12:17:21 »
Цитата: Ден2 от Января 14, 2017, 11:35:02
Если картинка соответствует плате твоего преампа, то там уже накал разведен под 12ах7.

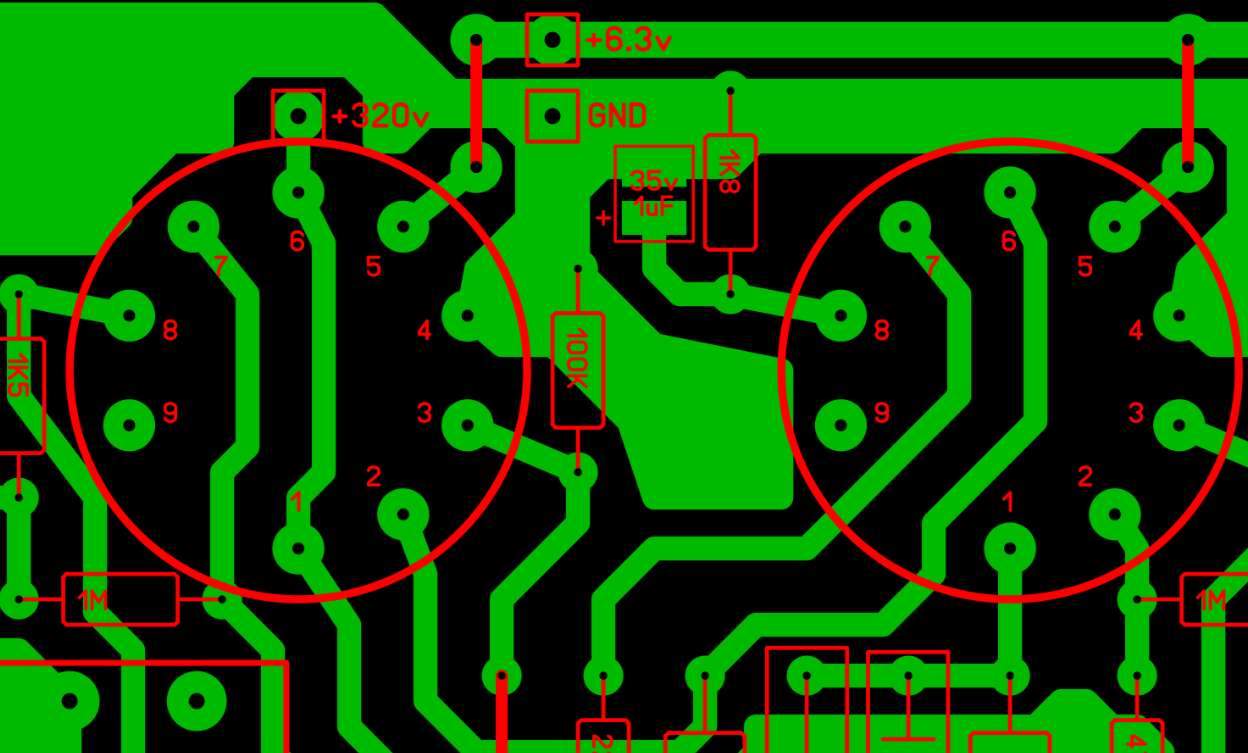

Извините что вмешиваюсь... На картинке 9-я нога висит в воздухе, 4-я и 5-я разделены и на них подаётся (+) и (-) соответственно.
Разве это разводка накала под 12ах7?  :hmmm:

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Накал для 12ax7
« Ответ #7 : Января 14, 2017, 12:24:01 »
Цитата: runing от Января 14, 2017, 12:17:21
Извините что вмешиваюсь... На картинке 9-я нога висит в воздухе, 4-я и 5-я разделены и на них подаётся (+) и (-) соответственно.
Разве это разводка накала под 12ах7?  :hmmm:

А разве есть другой способ запитать накал 12AX7 от 12.6в?

Оффлайн FcknHostile Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Накал для 12ax7
« Ответ #8 : Января 14, 2017, 12:33:46 »
Прошу прощения, я совсем тупанул, замерял напряжение тестером секцией для переменного напряжения, когда замерил постоянной то выдало 6 вольт как и надо, раз такое дело, вариант ли мне сделать как на рисунке?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Накал для 12ax7
« Ответ #9 : Января 14, 2017, 12:37:45 »
Цитата: Ден2 от Января 14, 2017, 12:24:01
А разве есть другой способ запитать накал 12AX7 от 12.6в?

Про 12,6 я упустил, только сейчас заметил, что у него 14в.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Накал для 12ax7
« Ответ #10 : Января 14, 2017, 12:41:35 »
Работать будет, но светодиод погаснет. Чтобы диод оставался в работе, нужно убрать перемычки от дорожки +6.3в к 5-м выводам ламп, и соединить выводы 4 и 5 перемычками прямо на точках пайки панелек. А 9-е выводы соединить между собой, как у тебя нарисовано, и подключить к дорожке +6.3в.

... и добавил:

Цитата: runing от Января 14, 2017, 12:37:45
Про 12,6 я упустил, только сейчас заметил, что у него 14в.

И, как выяснилось, на самом деле - нет)))

Оффлайн FcknHostile Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Накал для 12ax7
« Ответ #11 : Января 14, 2017, 12:59:34 »
Цитата: Ден2 от Января 14, 2017, 12:41:35
Работать будет, но светодиод погаснет. Чтобы диод оставался в работе, нужно убрать перемычки от дорожки +6.3в к 5-м выводам ламп, и соединить выводы 4 и 5 перемычками прямо на точках пайки панелек. А 9-е выводы соединить между собой, как у тебя нарисовано, и подключить к дорожке +6.3в.

... и добавил:

И, как выяснилось, на самом деле - нет)))
Спасибо большое, теперь все прояснилось

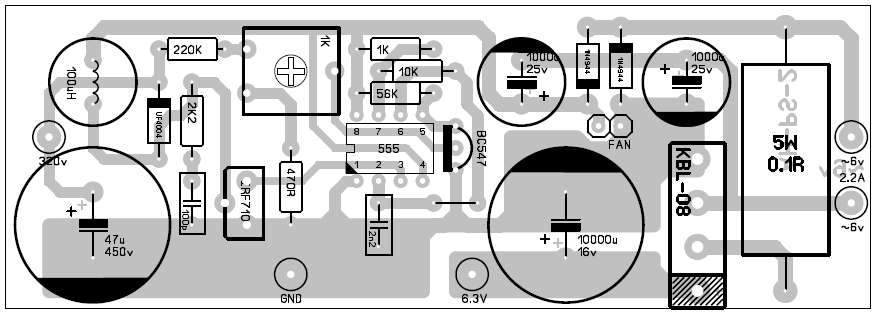

А нормально ли то что полевик в блоке питания греется настолько сильно что аж палец нехило так прижигает?

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Накал для 12ax7
« Ответ #12 : Января 14, 2017, 13:04:52 »

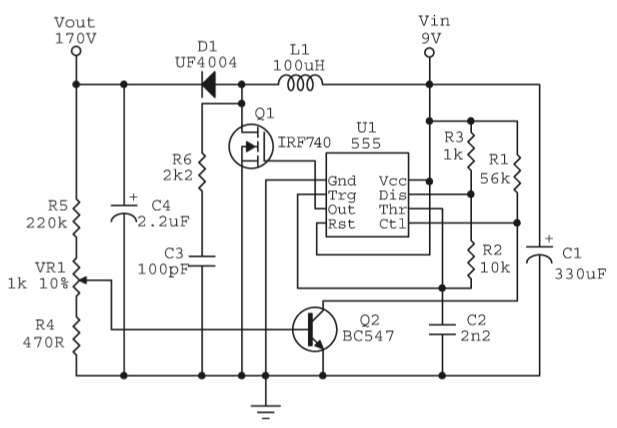

Для начала неплохо бы понять, что он там вообще делает. Схему давай.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Накал для 12ax7
« Ответ #13 : Января 14, 2017, 13:06:58 »
Цитата: FcknHostile от Января 14, 2017, 12:59:34
А нормально ли то что полевик в блоке питания греется настолько сильно что аж палец нехило так прижигает?

Всё что сильно греется, рано или поздно перегреется и выйдет из строя.

Оффлайн FcknHostile Автор темы

  • Новичок
  • *
  • Сообщений: 14
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Накал для 12ax7
« Ответ #14 : Января 14, 2017, 13:10:31 »
Цитата: Ден2 от Января 14, 2017, 13:04:52
Для начала неплохо бы понять, что он там вообще делает. Схему давай.
Полную схему автор к сожалению не предоставил
