Форум гитаристов

Лично мне кажется, что варианта,который бы удовлетворил бы всем запросам,просто не существует. Это по принципу Быстро-Качественно-Недорого. Чтобы получить одновременно два запроса - надо инвертировать третий запрос. Например: Быстро и качественно - значит дорого, Быстро и недорого - значит некачественно. И т.п.

swever, немного информации, для понимания потенциальных проблем - алюминий, и его сплавы, в силу своих свойств, крайне плохо удерживают на поверхности практически любую краску. Исключение составляет только порошковая. Ну или сильно геморройный процесс предварительной грунтовки специальными кислотными грунтами.
Идея с запеканием в печке тоже не пройдет, из за того, что при нагреве сплав корпуса начинает газить, вздувая краску мелкими пузырьками.
Самый простой вариант отделки - накладные шильдики, которые можно сделать по любой доступной в ближайших рекламных агентствах, технологии производства табличек. Будь то сублимационная печать на металлических пластинах, или лазерная гравировка двухслойных пластиков.

Вытравить рисунок, надписи, нет?

Травить не перекисью или хлорным железом - лучше всего алюминий жрет "Крот" - едкий натр, который продается как гранулы для очистки сточных труб (в пакетиках или пластиковых банках - белые такие, легко растворимые в воде). Только с ним желательно осторожно - т.к. легко можно обжечь руки. При травлении - выделяется активно водород - т.е. запаха нет, а вот проветривать - очень желательно )) мне хватает вытяжку в ванной включить (травлю в пластиковом контейнере полиэтиленовом).

Насчет запекания краски-лаков. Краски для запекания - обычно мало воняют при запекании, так же как и лаки. Хватает вытяжку на кухне включить - и супруга не жалуется (хотя и не очень она это любит). Главное понимать - что от запекания корпуса в духовке - ничего с духовкой не случиться. Так же я досушиваю и обычный лак в духовке. Наношу в подвале (зимой) или на балконе (весной-летом-осенью) - чуток подсыхает - и в духовку на 50-70 градусов. 2-3 часа, вытаскиваешь, даешь остыть -и вполне жесткое покрытие. И при таком режиме духовка почти не жрет свет кстати...

Еще вариант делать нашлепки из тонкого текстолита и паяльной маски.

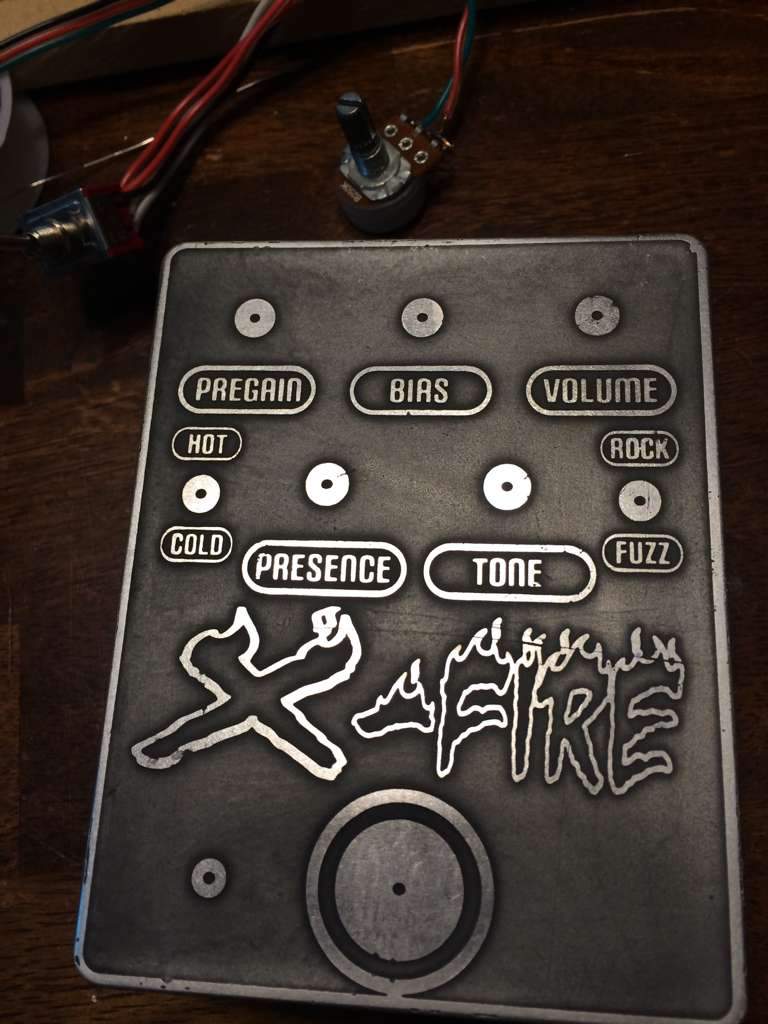

swever, по поводу лут сразу на алюминий - если есть бумага для переноса тонера (желтенькая или синенькая, китайцы на ибее торгуют - Toner transfer paper) - то на хорошо зачищенный и обезжиренный корпус тонер переносится очень хорошо. Я переносил лого, с кучей мелких деталей (царапки, капельки - такое, гранжевое лого) - отлично перенеслось. посмотри у меня на http://efremoff.pl/gallery_effects.html - там А\Б лайн селектор и фуз-бокс как раз именно так и сделаны - лут сразу на алюминий и потом под лак.

Разводить едкий натр в гранулах - я развожу 2-3 столовых ложки крота на стакан теплой воды. Можно больше - реакция будет быстрее, можно меньше - будет медленнее травить - легче контролировать.

В духовке запаха не остается - пахнет растворитель, когда испаряется - а когда он испарился уже - то запаха внутри духовки не останется - т.к. пахнуть нечему. )) По крайней мере супруга готовит в духовке пироги - и не разу не жаловалась, что они чем-то пахнут непотребным. )) Хотя в начале да - относилась очень критически. На крайний случай можно купить мини-духовку (бутербродную) - ее температуры с головой хватит для сушки корпусов педальных, да и стоит она совсем не дорого. У меня другая проблема - шасси от 450мм - запекать негде, т.к. в духовку, даже по диагонали - не влазят.

swever, Скриммер бокс - если тот, который с травлением - там корпус просто перед лутом был обработан достаточно крупной шкуркой, и остались царапины. Тестовый вариант был, который так вот получился.

Бумажку для термопереноса я тоже пользую желтую. При высокой температуре да - растекается немного края - я подбирал температуру конкретно под мой утюг - щас ок, практически идеально.

Желтый винтажный оттенок - это немного поднятая температура при запекании (помоему до 200 градусов на не очень долгий срок) после длительного прогревания/высушивания на малой температуре. Если навалить температуру сразу - краска скорее всего вскипит. А если очень внимательно следить (обычно мелкие пузырьки, предшествующие закипанию краски начинают появлятся на ребрах корпуса) - то можно и цвет "поджелтить" и не дать закипеть корпусу.

Акриловый лак - это в целом хорошо. Мне понравился в работе больше, чем алкидные краски и лаки. Нужно помнить - что наносить акриловый лак нужно на акриловую краску (на алкидной у меня почему-то все "сшелушивалось" моментально, хотя может просто краску не досушил).

Но акриловый лак требует некоторый навыков при подборе длительности сушки в печке и температуры сушки. Для начала не рекомендую сушить при температуре более 100 градусов, и идти больше в сторону увеличения времени сушки, а не температуры (при 100 градусах автоматическая духовка почти не крутит электроэнергию - она кратковременно включается и выключается - так что света за целую ночь намотает не больше, чем как на 2 часах выпекания при нормальной "пироговой" температуре - родные могут не беспокоится). Трогать корпус можно только после полного остывания - горячее лакокрасочное покрытие очень мягкое и активное - легко берет на себя жир с отпечатков пальцев, мелкие царапинки и прочее. Обычно я очень аккуратно вытаскиваю решетку с корпусами после ночи в духовке на 120 градусах, и даю еще несколько часов остыть/дополимеризироватся, пока я работу работаю. Но даже после этого акриловый лак еще несколько дней будет достатчоно легко вминаться и царапаться. Полное затвердевание в камень обычно наступает после недели-двух (за это время корпус уже успевает набрать достаточно много мелких "винтажных" царапин и потертостей у клиента, хотя я и предупреждаю сильно не юзать педаль первый месяц). Быстро затвердевют только лаки на полиуретановой основе, или те, которые высокотемпературные, для запекания (в последнее время чаще их пользую - быстрее получается и запекание, и затвердевание - через несколько часов можно орехи колоть таким корпусом).
