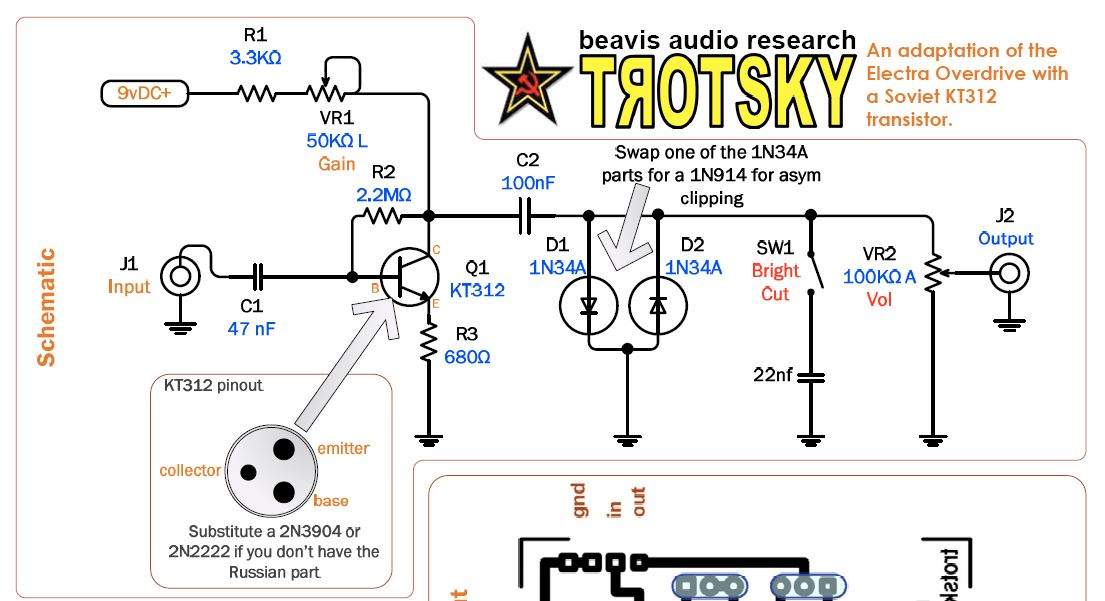

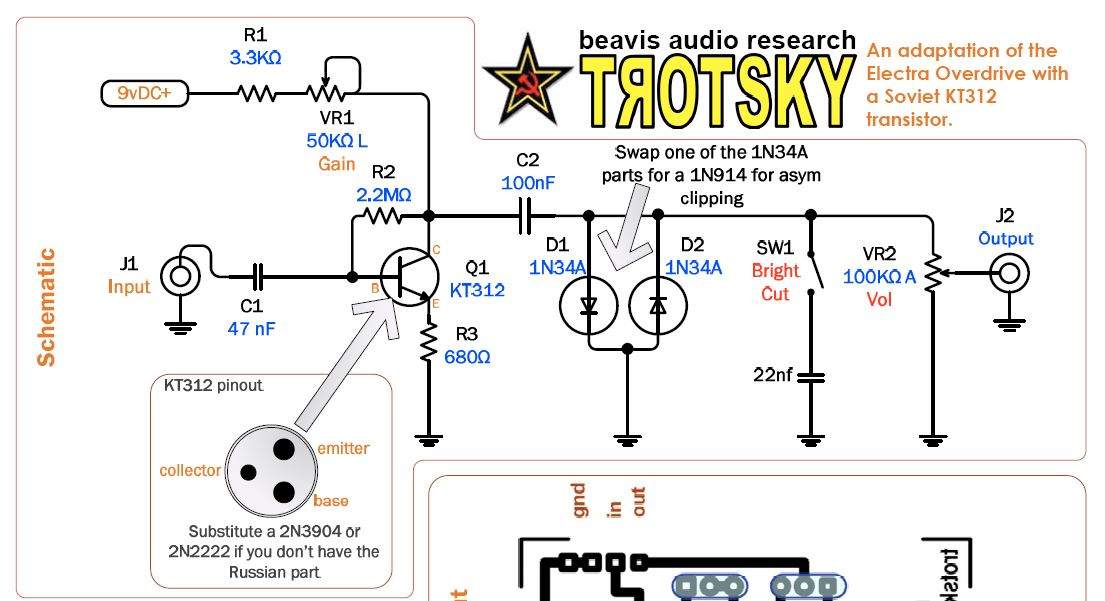

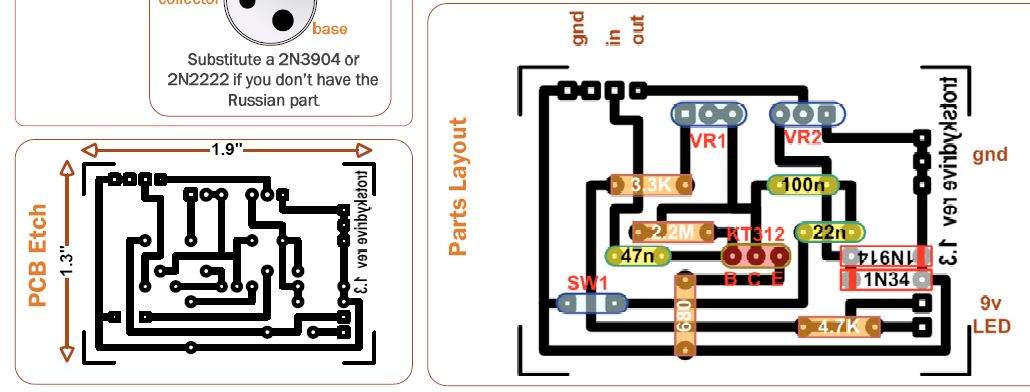

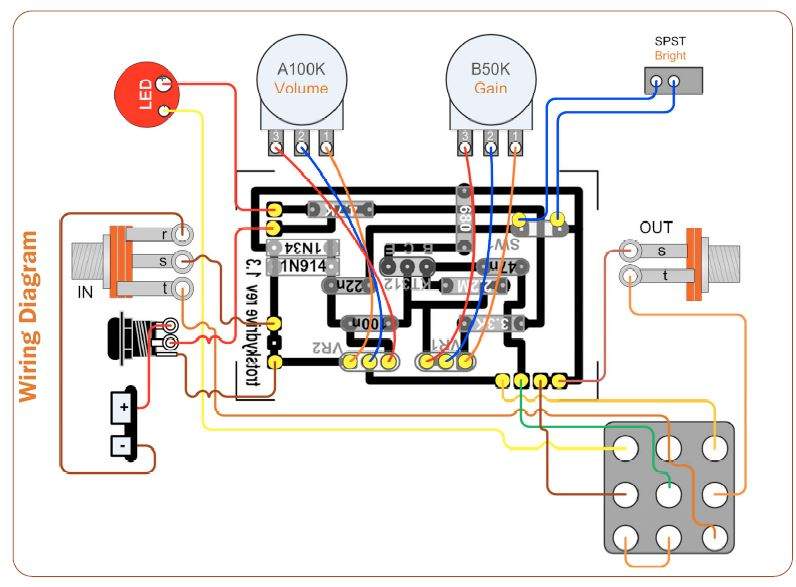

Добрый день! Нубский вопрос от новичка. Нашел хорошо документированную схему простого овера .
Перед сборкой решил построить ее в мультисиме. Параметры звукоснимателей установил следующие .

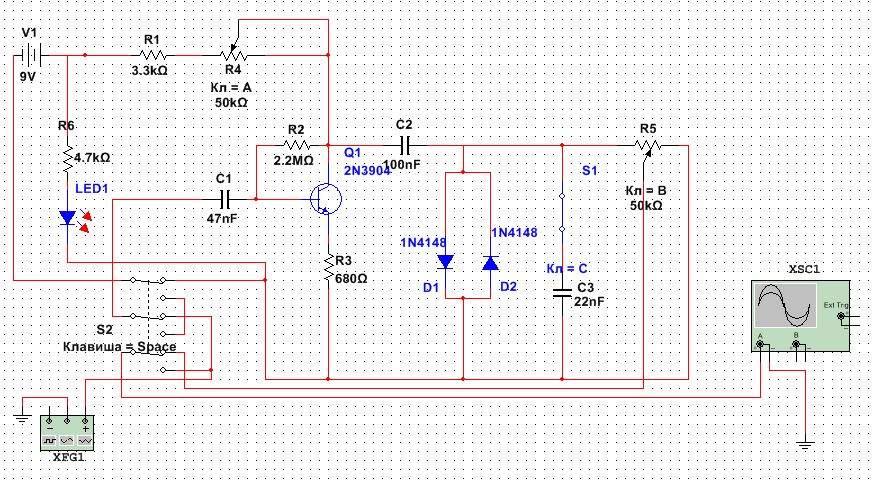

Схема у меня получилась следующая .
Вопросов конечно куча...
Особенно не понятно как по схеме учесть где земля, а где все таки "минус" питания - есть чувство что по схеме я все таки напортачил где то и с "землей"
и с разводкой кнопки (
И второе: правильно ли я задал сигнал от гитары (

На всякий случай креплю схему в мультисиме. Хотелось бы разобраться в этом (

тут земля и есть минус. минус батарейки замыкается на землю через входное гнездо

см. общий вид для подавляющего большинства педалей


... и добавил:

да у тебя ж и на этой картинке все нарисовано

bitc8,нет, не правильный сигнал с датчика.

Если тебе интересна теория, то почитай в моём топике - Материалы Начинающим, курс лекций по схемотехнике. А конкретно каскад с ОЭ и диодные ограничители. Переклюк часть фнч - режет ВЧ. Там и про это можешь прочесть
