Автор Тема: Не работает самодельный Deep Blue Delay  (Прочитано 9955 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #45 : Ноября 23, 2015, 01:18:51 »
Geezer, Вряд ли, т к первый ОУ(15 и 16 ноги) кажет 2.5в, а их источник для всех ОУ один. Даже если он почему-либо не доходит до остальных ОУ, то это внутри м/сх.
Савелий Сальников, Хорошо.

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Не работает самодельный Deep Blue Delay
« Ответ #46 : Декабря 03, 2015, 19:33:29 »
дядька, а ты случаем печатку не с diyfactory брал?
я вот собрал
и вот тоже не работает
и вот тыкал тыкал
решил подать сигнал на выход с пт, т.е. на 14 ногу
и понял, что там ничерта звук не идёт, думал, ну может 2.7кОм на алё, или кондер проходной.. но тыкая до 2.7 звук есть, а после.. нет.

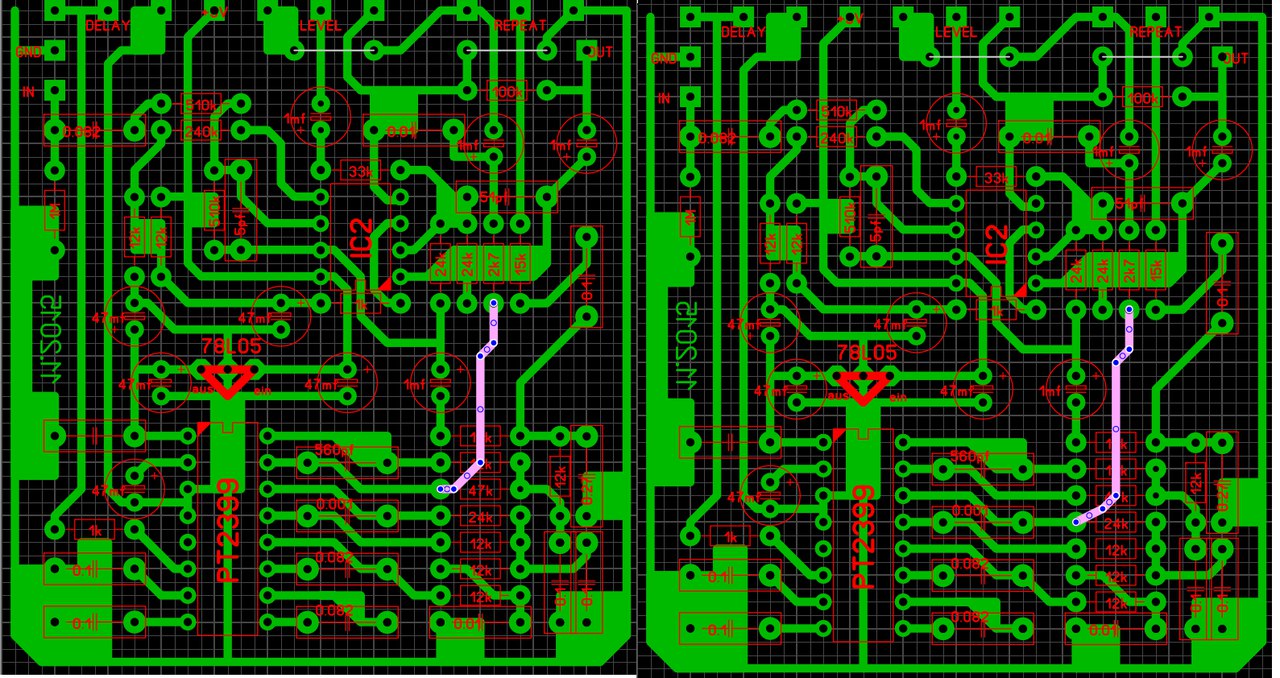

и тут смотрю дорогу, а то, что должно уходить дальше, уходит... никуда. сейчас попробую снять оттуда сигнал, с 14 ноги и отпишусь
но думаю что именно поэтому ничерта и не работает.
наглядно:


... и добавил:



И никогда не повторяйте чужие печатки - делайте свои:


распечатать и в рамку

... и добавил:

*барабанная дробь*
*фанфары*
иииименно поэтому оно и работает. с 14 ноги идёт задержанный звук. пам-пам.
« Последнее редактирование: Декабря 03, 2015, 19:39:15 от niz »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Не работает самодельный Deep Blue Delay
« Ответ #47 : Декабря 03, 2015, 21:20:30 »
niz, поздравляю с победой!  :)

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • Репутация: +32/-0
  • верните мне 1957
Re: Не работает самодельный Deep Blue Delay
« Ответ #48 : Декабря 03, 2015, 21:26:33 »
Geezer, мне интересно что у автора

Оффлайн Савелий Сальников Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Не работает самодельный Deep Blue Delay
« Ответ #49 : Декабря 12, 2015, 22:05:03 »
Товарищи! Я пересобрал схему. Появились повторы, но есть одно, но повторы слышны, если подать сигнал после R2. ОУ не усиливает сигнал никаким образом. И еще Reapeats не регулирует повторы. Вроде бы все пропаяно советстно, в чем может быть проблема?

... и добавил:

Видимо, не могу я собрать сразу все по-человечески  :) Я осцилом смотрел, на оу сигнал почти не доходит. После R2 сигнал пропадает. Хотя вроде и сопротивление и Оу рабочие.
« Последнее редактирование: Декабря 12, 2015, 22:10:08 от Савелий Сальников »

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #50 : Декабря 12, 2015, 22:43:57 »
Савелий Сальников, R3 номинал не попутал? Он д б в 2 раза(360к, а не скажем 360ом) больше, чем R2. Тогда ОУ будет усиливать в 2 раза. Если R3 будет меньше R2, он будте ослаблять сигнал. Проверить, что ножки ОУ не попутаны. Прозвонить дорожки тестером.
По поводу Repeats - также проверять прохождение сигнала. Проверить, что нижний конец пота соединён с землёй. И т д.

Оффлайн Савелий Сальников Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Не работает самодельный Deep Blue Delay
« Ответ #51 : Декабря 15, 2015, 21:00:33 »
Номиналы совпадают, все вроде в целости. Убрал ОУшку и включил питание, звук не сильно изменился, стал чуть чуть тише и все. Смотрел напряжения на выводах ОУ: на всех кроме 4 и 5 половина питания. Чем все таки может быть вызвана неполадка? Может быть просто заменить ОУ?

Оффлайн Савелий Сальников Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Не работает самодельный Deep Blue Delay
« Ответ #52 : Декабря 19, 2015, 21:54:14 »
Савелий Сальников, R3 номинал не попутал? Он д б в 2 раза(360к, а не скажем 360ом) больше, чем R2. Тогда ОУ будет усиливать в 2 раза. Если R3 будет меньше R2, он будте ослаблять сигнал. Проверить, что ножки ОУ не попутаны. Прозвонить дорожки тестером.
По поводу Repeats - также проверять прохождение сигнала. Проверить, что нижний конец пота соединён с землёй. И т д.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #53 : Декабря 20, 2015, 17:48:23 »
Савелий Сальников,
Цитировать
на всех кроме 4 и 5 половина питания.
Это ерунда какая-то, 4-й то земля, а вот 5-й д б половина питания. Ну и на 8-м полное питание, а никак не половина.
А вообще это уже столько тянется(больше 2 месяцев), что я уже забыл, с чего началось и что было.

Оффлайн Максим Смелый

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +51/-15
  • Inmalum
Re: Не работает самодельный Deep Blue Delay
« Ответ #54 : Декабря 21, 2015, 06:49:50 »
Во первызгде брали печатку?? сгитар гира берите и паяйте только внимательнее, и микрухи новые купите, собрал 3 штуки все работают

Оффлайн Савелий Сальников Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Не работает самодельный Deep Blue Delay
« Ответ #55 : Января 12, 2016, 21:13:12 »
Ребята, всем спасибо, кто помогал. Я решил проблему, после долгих поисков я обнаружил тоненькие перемычки из меди на плате. Я их разрезал и заменил микросхему и ОУ, и все заработало! (их, вероятно, убило кз)

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Не работает самодельный Deep Blue Delay
« Ответ #56 : Января 12, 2016, 21:44:45 »
Один из Законов Мэрфи гласит: "Все можно наладить, если вертеть в руках достаточно долго." Вот так и получилось...

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Не работает самодельный Deep Blue Delay
« Ответ #57 : Июня 21, 2016, 22:27:08 »
Всем доброго вечера, возникла та же проблема что и топик стартера, чистый звук проходит повторов нет, и ведь что обидно, уже столько раз собирал его на самодельных платах, проблем не было, а тут собрал на заводской и на тебе, вобщем первым делом проверил стабилизатор, с ним все в порядке, стабилизирует как положено, 5в на выходе выдает, номиналы все проверил, ничего не напутал, 2 раза уже сверил печатку со схемой, тоже все ок, 3 и 4 ноги соединял, проблема осталась, прогрел еще раз все места пайки, мало ли гдет непропаялось, промерял тестером все резисторы, ну не фурычит и все тут, ПТ-ху само сабой менял, имелось 3 в наличии, все разных партий. Далее решил пойти методом уважаемого Geezer, потыкал не булавкой, но маникюрными ножницами по ножкам ПТ-хи, звук появился только при касании 11 и 13 ног, и то на 11 сильно тише 13, у опера слышен звук при касании 2 и 6 ног, на остальных чуть слышно касание. Ну и вот карта напряжений по ногам ПТ-хи:
1-5
2-2.5
3-0
4-2.2
5-5
6-2.5
7-0.13
8-4.68
9-4.85
10-0.82
11-2.5
12-2.5
13-2.5
14-2.5
15-2.5
16-2.5
Может у кого есть соображения на этот счет где дальше капнуть, можно канечно, собрать еще одну плату, печатки есть, чтоб проверить, может какой компонет мертв, но пока хотелось бы с этой платой еще поколдовать

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #58 : Июня 21, 2016, 23:59:04 »
Proks206, Для начала, 4-2.2в, почему? Насколько я понимаю д б 0в, т к это земля.
Да и на первой странице Geezer пишет, что надо замкнуть 3 и 4. https://guitarplayer.ru/index.php?topic=347823.msg8887992#msg8887992
Далее, на 5 по идее не д б 5в, т к там импульсы. Хотя если нет нормальной земли на 4, то это укладывается в картину.

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Не работает самодельный Deep Blue Delay
« Ответ #59 : Июня 22, 2016, 00:18:03 »
razorgolf, ну 3 и 4 ноги замыкал, не помогло, какие еще предположения? Завтра замкну их и померяю напряжения в таком режиме, может картина прояснится, хотя на схемах ДБД которые встречал, они везде разомкнуты ???
