Автор Тема: Не работает самодельный Deep Blue Delay  (Прочитано 9952 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #60 : Июня 22, 2016, 00:52:37 »
Proks206, Напряжение-то на земле не может быть 2.2в. Или измерения неправильные.
Если есть осцилл, то желательно проконтролировать генерацию на 5-й ноге.
Если осцилла нет, то косвенно можно судить по напряжению на ней, оно не может быть равным земле или питанию при нормальной работе. А если нет генерации, то и м/сх не работает.
Ну и в pdf(давал ссылку внизу первой страницы темы) есть внутренняя структура, по ней можно приблизительно понять, какие напруги где должны быть.
А так - только искать косяки в плате, монтаже(с лупой посмотреть) и элементах обвески.

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Не работает самодельный Deep Blue Delay
« Ответ #61 : Июня 22, 2016, 08:38:43 »
razorgolf, есть осцилл ЛО-70, его будет достаточно? У него диапазон частот что то до 80 кГц по моему или и того меньше, правда работать с ним не умею, но будем учится, давно пора

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #62 : Июня 22, 2016, 13:10:58 »
Proks206, В доке на м/сх вроде написано 5мгц. Но во-первых, она зависит от ручки задержки(чем больше задержка, тем меньше частота), а во-вторых при его полосе 1мгц(по паспорту) по идее он будет что-то показывать и на больших частотах. Это конечно будет больше похоже на синус(или даже просто размытие луча), чем на импульсы, амплитуда будет сильно меньше, но принципиальное наличие генерации наверное видно будет. Правда у него нет открытого входа, т е он не показывает постоянку, но в данном случае это неважно. Надо пробовать.

Для примера, у меня с1-94 с полосой 10мгц, но генератор на 25мгц им посмотреть кое-как можно. Померять конечно ничего не получится, но наличие сигнала видно. Правда от 3в амплитуды на экране остаётся не более 0ю5в, но тем не менее.

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Не работает самодельный Deep Blue Delay
« Ответ #63 : Июня 27, 2016, 10:46:34 »

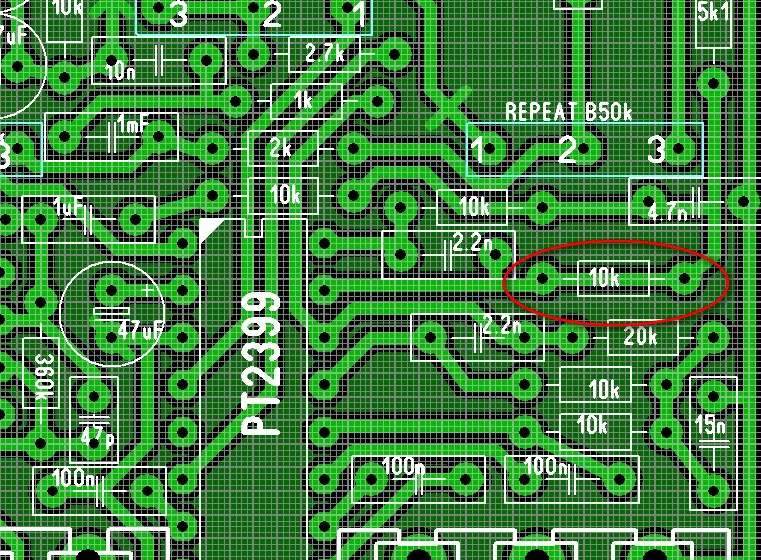

Всем спасибо, проблема решена, дело было не в бабине, все банально просто, купил новые ПТ-хи, собрал второй дилей, повторов как не было так и нет, сел третий раз сверять плату со схемой, и вот с третьей попытки нашел таки, что один резистор 10К был соединен накоротко, разрезал дорогу и вуаля! :pozor:


... и добавил:

Кстати обратил внимание что у основного сигнала этот дилей все равно чуть "подъедает" часть высоких частот, почти незаметно и некритично, но факт
« Последнее редактирование: Июня 27, 2016, 14:40:23 от Proks206 »

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #64 : Июня 27, 2016, 17:22:08 »
Цитировать
резистор 10К был соединен накоротко
Нооормальнентко так! Хооорошие заводские платы! ;D

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Не работает самодельный Deep Blue Delay
« Ответ #65 : Июня 27, 2016, 17:24:36 »
Ну плату я то рисовал, просто потом делали на заводе))

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1463
  • Репутация: +96/-2
Re: Не работает самодельный Deep Blue Delay
« Ответ #66 : Июня 27, 2016, 17:51:01 »
Тады ой!
Я думал, с али что-нибудь или ещё откуда.

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Не работает самодельный Deep Blue Delay
« Ответ #67 : Июля 04, 2016, 08:40:45 »
Итак собрал еще один дилей и снова с ним проблемы, нет задержанного сигнала, основной проходит, нашел что потребление схемы сильно больше заявленного, на резисторе в питании 33 ом напряжение падает на 2,2 В, соответственно ток потребляемый схемой порядка 70 mA, пока ищу причину, ПТ-ху не меняю, так как впаял ее в плату, плата с металлизацией, выпаивать ее дело геморройное, есть предположения в чем может быть причина?

... и добавил:

Нашел причину, она в ПТ-хе, у этой микры обязательно нужно соединять 3 и 4 ноги, иначе не работает и потребляет много энергии, почему так, у одних микрух не нужно ничего соединять, у других обязательно ???
« Последнее редактирование: Июля 04, 2016, 22:57:20 от Proks206 »

Оффлайн Андрей Моисеев

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +7/-1
  • GuitarPlayer.Ru fan!
Re: Не работает самодельный Deep Blue Delay
« Ответ #68 : Июля 20, 2016, 10:46:32 »

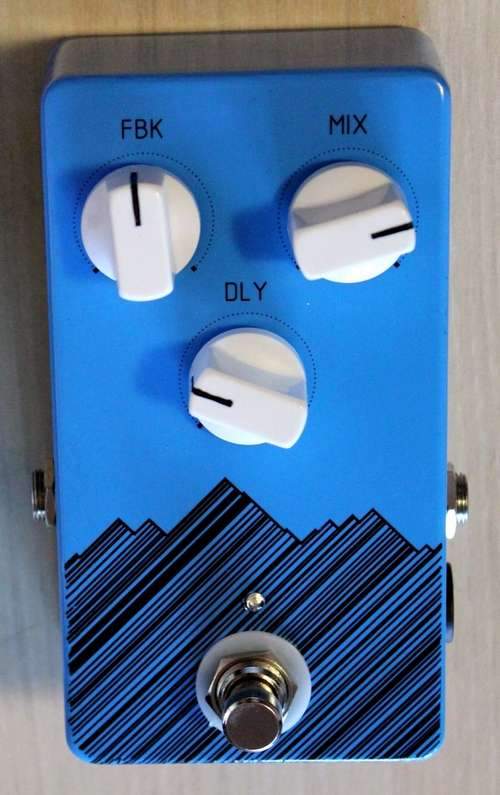

Всем привет! Я тоже хочу пожаловаться на свой Deep Blue. Но ситуация несколько иная.

В общем, собрал я его в мае, заработал с первого раза, все супер! Он даже успел поработать на выступлении. Так вот последние две недели он просто лежал. И недавно я решил в очередной раз поглючить с ним, и на тебе - нет повторов! Прямой сигнал проходит. Он не тонул, не падал, просто лежал себе.

Закоротил ноги 3 и 4, проверил питание ПТхи (4.9 В), исключил кнопку, что еще внезапно могло сдохнуть?

А ведь такой красивый получился, абидна... :rolleyes:

Оффлайн fed13fed

  • Эксперт
  • *****
  • Сообщений: 1891
  • Репутация: +219/-105
Re: Не работает самодельный Deep Blue Delay
« Ответ #69 : Февраля 25, 2020, 09:16:43 »
Ребятушки! Нужна подмога. Экспериментально собрал такой примитивный дилэй с англоязычного сайта.



Экспериментально, потому что инфы на сайте вообще никакой, да и с 2399 дел не имел ещё. Вот в чем мой вопрос.

Работает педаль. Звук из толчка воссоздаёт. Повторы повторяет. НО. Ручка повторов после 12 часов даёт прямую связь с космосом, начинает дико закручивать звук, в общем, какая то жесть. Тоже самое с ручкой тайм, которая просто начинает генерировать писк. 78L05 греется до одурения. Вроде как этот стаб немного иначе должно разводить...

До 12 часов всё работает превосходно. Т.к я начинающий, почитал проверил, промерял питание и т.д. Не затруднительно ли Вам, подсказать, а быть может сама по себе развязка кака, и ждать от этой схемы больших результатов не стоит, а ли руки из попчанского, и стоит начать с начала?
« Последнее редактирование: Февраля 25, 2020, 09:20:38 от fed13fed »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Не работает самодельный Deep Blue Delay
« Ответ #70 : Февраля 25, 2020, 12:47:38 »
7805 попадались двух видов - где 1 нога это был вход, и так же где первая нога - был выход. (соответсвнно третья - может быть выходом и входом).
Попробуй выпаять стаб и подать на 1 ногу +9В, а на вторую -9В и посмотреть - что будет между третьей ногой и второй. если там 5В - то значит у тебя стаб с распиновкой - 1-вход, 2 - общий, 3-выход.
Если же там напряжение другое, то тогда подай +9 на третью ногу, и смотри что будет на первой ноге.

Если выпаять проблематично - то (надеюсь ты поставил колодку под PTшку) вытащи PT, и проверь какое напряжение на первой ноге пустой колодки. должно быть 5в.

На картинке ноги обозначены не правильно, относительно рисунка корпуса.

Оффлайн fed13fed

  • Эксперт
  • *****
  • Сообщений: 1891
  • Репутация: +219/-105
Re: Не работает самодельный Deep Blue Delay
« Ответ #71 : Февраля 25, 2020, 14:02:14 »
Tander, на первую ногу PT идёт 5.03 в, или вроде того, в общем, на сотые Вольта больше (сейчас на работе, не могу точную цифру сказать).

... и добавил:

Ещё по ручке TIME тоже не пойму, по даташиту предлагают поставить постоянный 10к-50к + 20к переменник на 6 ногу. У меня стоит 5.6к+50к. Думаю поставить как в даташите птшки, хотя просто не понимаю принципа... :grabli:
« Последнее редактирование: Февраля 25, 2020, 14:10:12 от fed13fed »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2276/-17
  • Atypique
Re: Не работает самодельный Deep Blue Delay
« Ответ #72 : Февраля 25, 2020, 15:05:45 »
fed13fed, чтобы предотвратить самовозбуждение по питанию, надо между выходом 78L05 и массой поставить электролит 47...100 мкФ и керамику 47...100 нФ.
Повторы, переходящие в кашу (самовозбуждение по сигналу) устраняются уменьшением величины задержанного сигнала, подмешиваемого к исходному.
Для этого надо перерезать дорожку, идущую к пятачку Repeat3, и поставить в разрез ограничительный резистор достаточного номинала (для начала в половину номинала потенциометра, а дальше по вкусу: полностью убирать эффект "космоса" не надо, он может потом пригодиться - чисто по приколу).
Регулятор Time должен иметь ограничительный резистор не менее 1 кОма, на практике - 2,2...2,7 кОм уже вполне нормально для быстрых повторов и устойчивой работы.
