Наконец-то собрал!
Даже работает!
Одна только беда - оч. тихий низкочастотный гул, похожий на то как трансформаторные будки гудят, только из динамика.
Скоро сделаю фото и коротенький семплик на фотоаппарат.Спасибо! Буду разбираться. А то сильно отличается от первоначальной схемы, попробую унифицировать.

... и добавил:

Кстати, лампа сильно должна нагреваться?! После получаса работы не прикоснуться.

Для устранения фона после первого 47 мкф попробуй поставить 1,5к (5 вт), лампы руками не трогай - они всегда горячие (выходные).

Ты выключатель анодки сделал? Попробуй выключить его - фон пропадет? Если да, то надо улучшить фильтрацию анодки. 1,5 к - это перебор, достаточно 470 ом, ток там не такой уж маленький течет. Плюс увеличить первый кондер фильтра до 100 мкф. Заменить диоды выпрямителя на FR107 (FR207).
Если при отключении анодки фон не исчезнет, надо смотреть накал.
Звук-то нравится?

Диоды FR207 итак стоят. С выключенной анодкой вапще никаких звуков. Резюк щас буду впаивать проверю, правда самый маленький есть на 1 кОм.
Звуком Facegrind доволен. Мощничёк его не портит вроде... Во всяком случае по воспоминаниям звука в разрыв Клиссика 45. Лоб-в-лоб не сравнить.
Кстати закажу готовое шасси, в котором 2 отверстия под лампы. Хочу по случаю попробовать кенотронное питание. Какую лампу лучше использовать?
5ц4с?
И обязательна ли средняя точка на силовике? А то у моего ТОРа её нет.

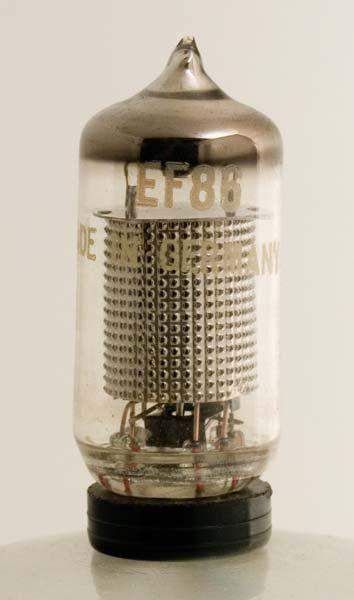

cerr,  у тебя на аве EF 86?

А, точно - фото не смотрел. Шасси нормальное, только транс близко к лампе. Уровень фона какой? Если совсем несущественный, не раздражает, то все ок, это однотакт все-таки, фонить должен немного. Накал приподнят, как на твоей схеме, от руки которая?
Если есть на 5В, то должна быть и вторая половина высоковольтной - это точно. Можешь пробовать, конечно, но смысла не вижу... Только для опыта ) С хайгейном лучше диоды.
На аве у меня не лампа =) Крутилка на гитаре =)

  Хорошенькая лампочка, не видел раньше ) Похожа на аву )

Мля...
Трижды пересобрал усилок за вечер . Слава Аллаху в нём 18 деталек! Почти уверен дело не в монтаже. Последний вариант оч. существенно отличается от первоначального, а разницы НИКАКОЙ.
Удивительно на 3-й раз нашёл столько лишних проводов! И места под всякие навороты теперь полно!
Завтра украду на работе ещё 20 см профиля и согну из него кожух для трансформатора. Авось поможет?! Тоже напрягает расстояние от транса до лампы.
Если не поможет, тогда последний вариант - стабилизатор напряжения . Может всё из-за розетки?!
Или я придираюсь - играть не мешает и ладно?!

... и добавил:

Если есть на 5В, то должна быть и вторая половина высоковольтной - это точно.

Что значит "вторая половина высоковольтной"? У транса 6 выводов:
1)220 - питание
2) и 3) накал 6.3 в
4) и 5) 270в
6) накал 5 в
Может я не то понимаю под средней точкой?
Я понимаю вот это:
