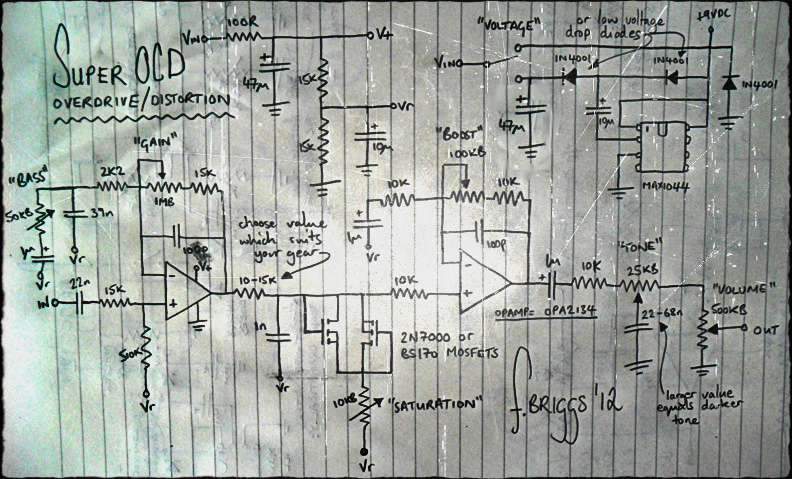

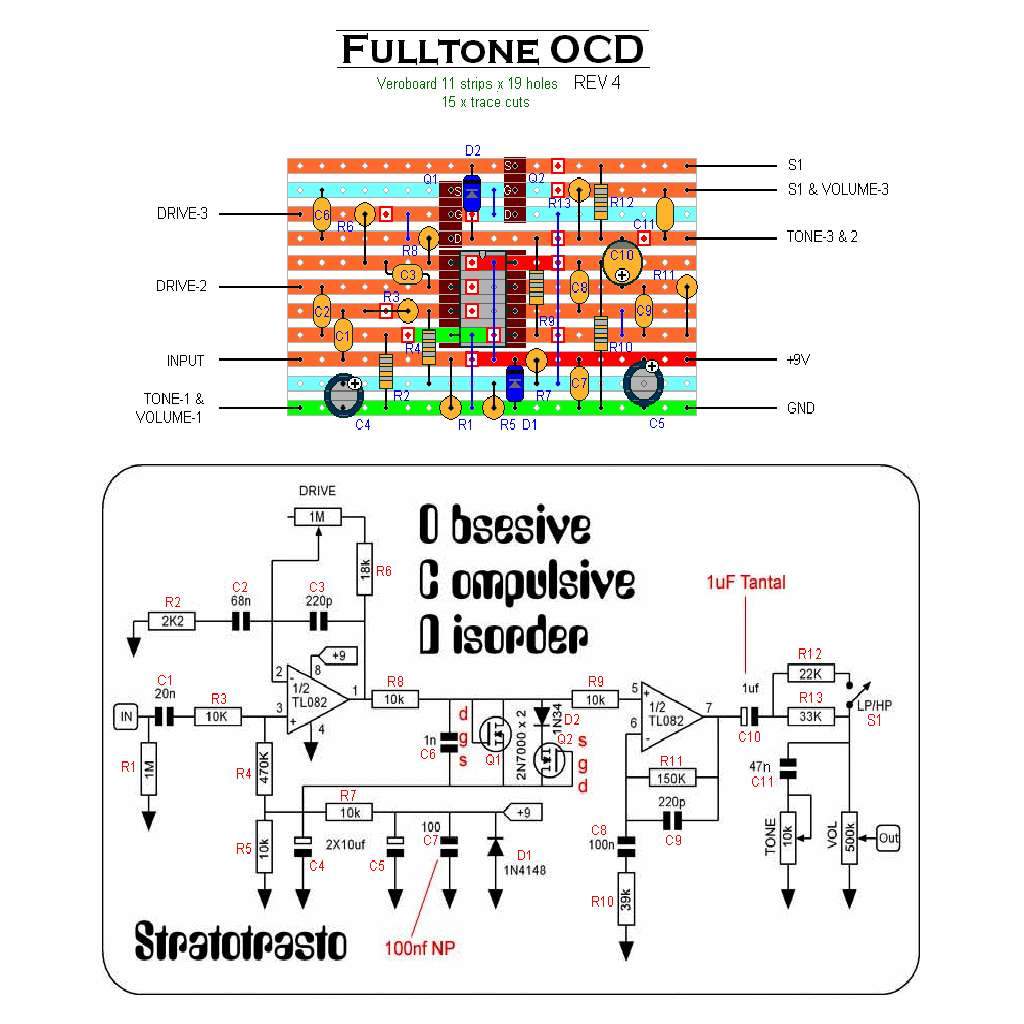

Добрый день! Суть такова, заказали OCD для баса, приделал к нему блендер на полевике, а так же регулировку НЧ по схеме super OCD, все бы ничего, но почему то в результате мода при положениях ручки тон меньше 12 часов резко падает уровень перегруза, не могу понять в чем проблема, платы проверены, обычный ОСД на них собирал неоднократно, работает на ура, кстати в схеме super OCD тон организован несколько иначе, но думаю это не принципиально, схемы прилагаю

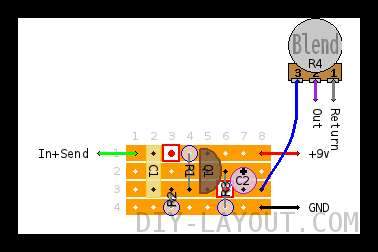

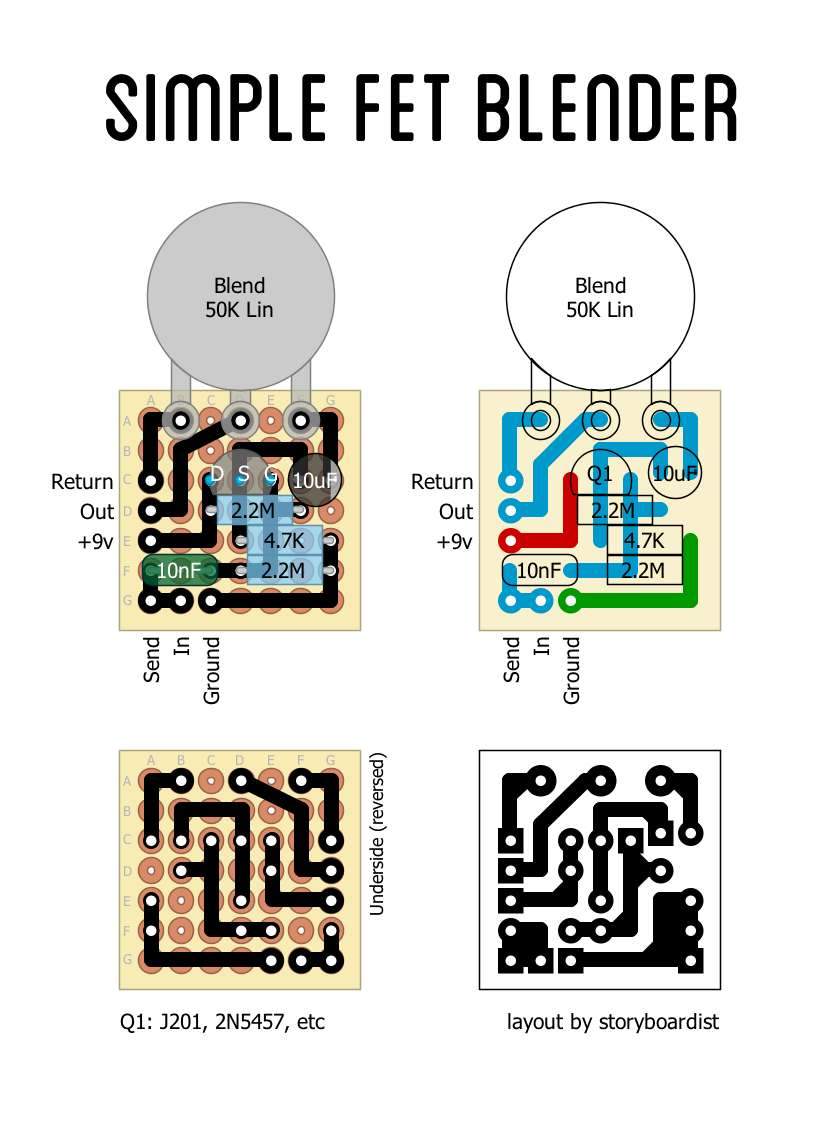

схему не рисовал, вот прилагаю блендер с номиналами, а так оригинальная схема OCD как на втором изображении в первом посте, только цепочка с движка гейна 68н-2к2 об землю заменил на 2k2-39н на пол питания и пареллельно резистору 2к2 регулятор Bass с кондером 1u как в схеме super OCD

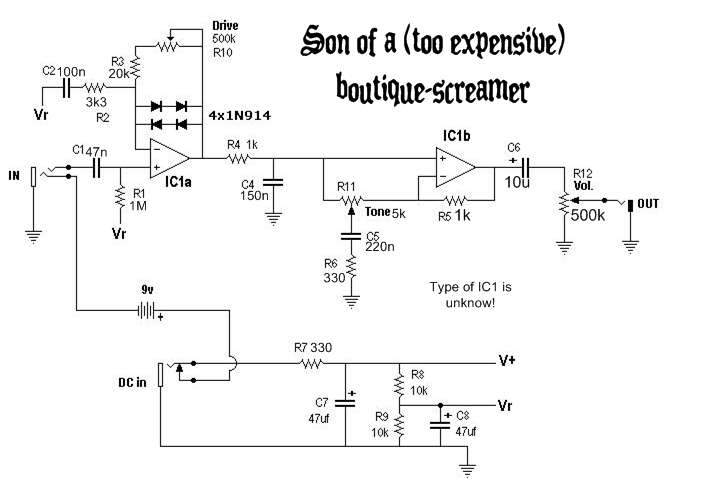

С движка волюма сигнал идет на ретурн блендера, то есть он перед ним стоит, ну и не пойму, падает то не громкость, а именно уровень перегруза. Аналогичный блендер встраивал в скример который без буферов, только операционник, так же с движка волюма там на ретурн сигнал шел, но тон там по другому конечно организован, как делается во всех скримерах, собственно вот схема скримера

Понял, спасибо, буду пробовать! Вот только в толк не возьму как от этого зависит уровень гейна, он падает до очень легенького овера когда гейн на максимуме, выше середины ручки тона все норм

... и добавил:

Отключил полностью блендер, действительно все работает корректно, буду собирать буфер

... и добавил:

Полевик любой я так понимаю? J201 или 2n5457 пойдут же?

Все работает, спасибо! Еще один вопрос возник, на схеме super OCD регулятор баса стоит параллельно конденсатору 39н, на вашей же схеме наоборот он параллелен резистору 2к2 а с 39н он включен последовательно, неужели нет разницы? В моем случае басс регулируется адекватно
