Mr.Burdock, ссылка пустая

Продолжаем здесь.

Давай продолжим, наливай, всмысле выскажи пожелания, а мы поделимся опытом

Наливать за новые подвиги говорите?

Схема определена - 5C1. Форма и размеры кабинета будут такими же как у современного Champion'а 600 и его прародителя. Шасси в большей или меньшей степени тоже. Оформление будет другим, но об этом я расскажу чуть позже. Ко всему этому осталось добавить какой-нибудь заправки и рецепт блюда окажется у повара на столе.

Мы за историческую достоверность?

В первом приближении да. Иначе либо это будет совсем не Чамп, либо совсем не сделаный своими руками. В том смысле, что оригинал можно купить на аукционе и ничего собирать для этого не придётся.

Историческая достоверность какого рода могла бы быть интересной?

Материальная сторона требует дорогих зарубежных компонентов той (или выдержанных в духе той) эпохи. Идеалогическая, напротив, больше склоняется к тому что есть под руками. Однако "под руками" есть далеко не всё и чему-то, определённо, не найдётся полноценной замены среди уважаемого мной советского наследия.

Современные жёлуди или технологический компромис?

Первое чем-то сродни "электронным сигаретам". Никотин тот же, но теряется социальный аспект - попросить закурить уже не получится. Такой усилитель можно собрать молча, не тратя на это байты накопителей и биты пропускной способности наших с вами интернет-сусанинов. Второе же, подобно рычагу, требует опоры - необходимо чтобы нашлось что-то, что поможет определить подходящую грань.

Подсказки?

Наливать за новые подвиги говорите?

Схема определена - 5C1. Форма и размеры кабинета будут такими же как у современного Champion'а 600 и его прародителя. Шасси в большей или меньшей степени тоже. Оформление будет другим, но об этом я расскажу чуть позже.

Это означает, что корпус и шасси будет производится самостоятельно или прибегнув к помощи отечественного производителя?
Тогда это в значительной степени удешевляет проект. Потому что пересылка габаритных бандеролей отнимает много времени, да и тариф не маленький.

Мы за историческую достоверность?
Историческая достоверность какого рода могла бы быть интересной?

Ну вот ты и поведай нам, предел этой достоверности. Если корпус и шасси, ты принял решение делать самостоятельно, остаётся схема и её компоненты.

Материальная сторона требует дорогих зарубежных компонентов той (или выдержанных в духе той) эпохи. Идеалогическая, напротив, больше склоняется к тому что есть под руками. Однако "под руками" есть далеко не всё и чему-то, определённо, не найдётся полноценной замены среди уважаемого мной советского наследия.

"Дорогие зарубежные компоненты", это громко сказано. Они не настолько дороги, как трудно-доставаемы. В схеме их очень мало и поэтому, даже подорожав в 10-ть раз, эти компоненты в общей сумме не заставят тебя продавать семейные драгоценности, дабы купить восемь резисторов для чампа

Современные жёлуди или технологический компромисс?

[...] - необходимо чтобы нашлось что-то, что поможет определить подходящую грань.

Подсказки?

Не знаю какие критерии для тебя важны, но в любом случае полагаю, что полная сумма, с которой придётся расстаться, тебя безусловно интересует.
Следовательно необходимо сесть и сделать перечень всего, что необходимо для изготовления, с расстановкой напротив каждого пункта его стоимости.

Для этого желательно иметь два фломастера, красный и зелёный Одним цветом помечаешь компоненты покупаемые заграницей, другим те, что на месте.
Когда список будет окончен, ты и без подсказок примешь единственно правильное решение

Ссылки по теме:

Магазин, где можно купить всё, кроме "правильных конденсаторов", в смысле таких, какие стояли в оригиналах тех лет

http://tubedepot.com/

Конденсаторы я покупал бы вот такие:

http://www.alliedelec.com/passive-components/capacitors/?dsNav=N%3a4294887054-4294949242

там же можно взять и электролиты.

Резисторы или такие:

http://tubedepot.com/r-30bj500.html

Но лучше конечно такие:

http://cgi.ebay.com/5-Allen-Bradley-Carbon-Comp-Resistors-470k-1-2W-5-/400010990199?pt=LH_DefaultDomain_0&hash=item5d22835277
http://cgi.ebay.com/5-Allen-Bradley-Carbon-Comp-Resistors-220k-1-2W-5-/160484647744?pt=LH_DefaultDomain_0&hash=item255da16340

Разумеется номиналы подобрать по своей схеме.

Относительно трансформаторов, где их брать ты наверное и сам знаешь. Только обрати внимание на напряжение в своей розетке на стене. Рекомендую в течении нескольких дней провести замеры утром, днём и вечером. Если напряжение падает ниже 230вольт, то я бы не рекомендовал брать силовой транс на 240вольт первички

Где то в таком аспекте...

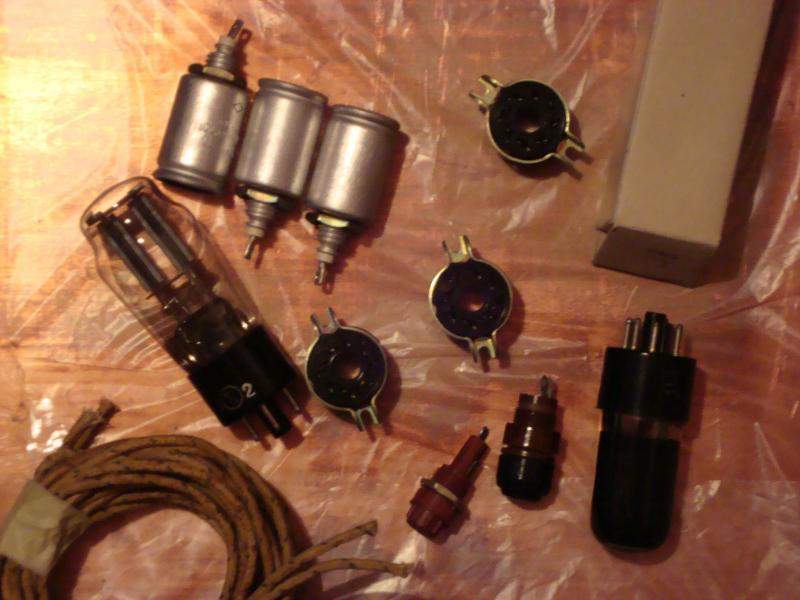

Вот те электролиты запусти в дальний полет с балкона, главное не убей кого нить. Кен я так понял 5Ц3С с фигурной колбой, мне больше понравился в чампе 6Ц5С или его пальчиковые аналоги.

Для чампа кенотрон лучше я думаю 5Ц4С. 5Ц3С на ампер больше жрет 5В, что может дать доп.проблему с трансом.

runing, спасибо за ценные советы по комплектухе. а почему именно к73-17? просто любопытно.

не к73-17, а к71-7 - большая разница ;-)

поправлено
