Re: Околокрафтовский флуд
« Ответ #10770 : Марта 17, 2017, 10:52:51 »
Цитата: Dying Fetus от Марта 17, 2017, 10:32:48
Господа, как паяете смд компоненты?
А то вчера паял 0805 резисторы с помощью обычного припоя и хорошо хоть станции с тонким жалом. чот намаялся

Есть припой, толщиной с волосок, попробуй таким. У меня получалось. Тоже станция -  Луки 702 с тонким жалом. Есть ещё паяльник в форме пинцета, сразу с двух сторон пропай, но сам лично таким работать не пробовал.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: Околокрафтовский флуд
« Ответ #10771 : Марта 17, 2017, 10:55:51 »
Dying Fetus, феном, на малых оборотах и тонкой насадкой. Либо паялом с жалом топориком, сразу с двух сторон прогревается.. Тонкими жалами не паяю, не хватает им силенок прогревать нормально, медным только если. Ну и флюс конечно нужен, гель желательно, без него никуда. Припой тонкий. 0.8 мм. ПСО обычный.
« Последнее редактирование: Марта 17, 2017, 11:00:06 от kynep »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Околокрафтовский флуд
« Ответ #10772 : Марта 17, 2017, 11:26:41 »
яснопонятно. надо попробовать паяльную пасту. нанести в неё натыкать элементы и потом просто прогреть

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 90292
  • Репутация: +10004/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #10773 : Марта 17, 2017, 12:01:47 »
Dying Fetus, Ну, паял и 06 размер. Мелкая капля припоя на одну из площадок. Сверху чутка жидкого флюса. Затем тонким пинцетом детальку, греем пятак и туда детальку. Затем прижимаешь пинцетом сверху и осаживаешь до платы. Паяешь второй пятак.

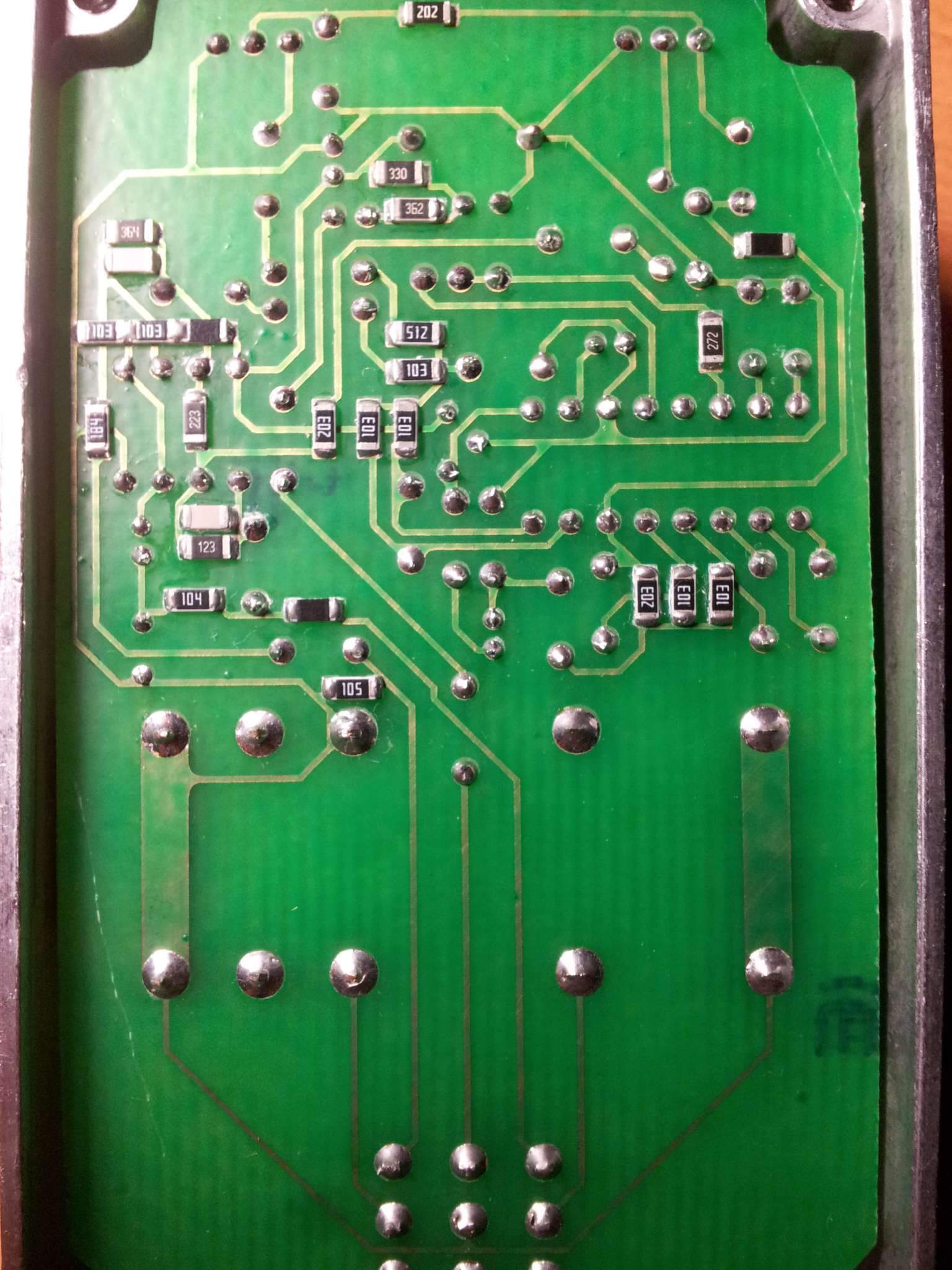

Итог очень даже! тут 1206, но все же:

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Околокрафтовский флуд
« Ответ #10774 : Марта 17, 2017, 12:03:40 »
Я до 0402 паяю обычным паяльником с тонким жалом. Флюс - паста - на которую "приклеивается" холодный компонент, потом тонким пинцетом придавливаем компонент, и с двух сторон касаемся паяльником смоченым припоем (не каплей, а просто смоченным).
Важно:
Стабильно закрепить плату
смд паять до tht компонентов
хорошенько отмывать плату после пайки - я мою два раза первый сразу после пайки смд, второй - после остальной пайки
Я использую лампу с лупой - так лучше видно что и куда паяешь.

Бывают специальные жала - типа лопаточки с прорезью, шириной в выбранный размер компонента - но у меня часто разные размеры на одной плате - задолбаешься жала менять.

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 90292
  • Репутация: +10004/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #10775 : Марта 17, 2017, 12:09:32 »
Не люблю флюс-пасту. Если затекло под компонент и прогрел, может и замкнуть. Она не для ручной работы и под трафарет.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Околокрафтовский флуд
« Ответ #10776 : Марта 17, 2017, 12:11:01 »
Цитата: AZG от Марта 17, 2017, 12:01:47
Dying Fetus, Ну, паял и 06 размер. Мелкая капля припоя на одну из площадок. Сверху чутка жидкого флюса. Затем тонким пинцетом детальку, греем пятак и туда детальку. Затем прижимаешь пинцетом сверху и осаживаешь до платы. Паяешь второй пятак.

ну я спиртоканифолью мазнул, чутка припоя с одной стороны. пинцетом его в этот пятак впаял, потом второй просто напаять.

Просто мб есть другие способы :)

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Околокрафтовский флуд
« Ответ #10777 : Марта 17, 2017, 12:20:49 »
обычно самое простое - работает более чем хорошо

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 90292
  • Репутация: +10004/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #10778 : Марта 17, 2017, 12:22:38 »
Dying Fetus, Это самый оптимальный для ручной пайки. Или с П-жалом. Зависит от объемов. Вполне реально, что удобнее будет клеить на пасту и воздухом. Сами выравниваются, опаиваются и ничего страдать не надо. С моими объемами удобнее руками.

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3358
  • Репутация: +5140/-39
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Околокрафтовский флуд
« Ответ #10779 : Марта 17, 2017, 13:30:08 »
Привильно говорят, для ручной пайки тонкий пинцет, тонкое жало и немного наработать навык, а так..все лкгко и просто паяется.  На фото как раз 0805 размер


Оффлайн siduk

  • Новичок
  • *
  • Сообщений: 90
  • Репутация: +16/-0
Re: Околокрафтовский флуд
« Ответ #10780 : Марта 17, 2017, 19:25:17 »
А я за паяльную пасту и термовоздушную паяльную станцию!  :crazy:
Промазал-натыкал-продул-готово!
Ну и с позиционированием компонентов попроще.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4920
  • Репутация: +4544/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #10781 : Марта 17, 2017, 19:37:38 »
Да ну вас с вашими SMD... Глаза только ломать ;D :pozor:

(нажмите чтобы показать/спрятать)

А если серьезно – для монтажа SDM желательно reflow owen делать (печку для пайки оплавлением).

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2276
  • Репутация: +657/-4
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #10782 : Марта 20, 2017, 15:52:53 »

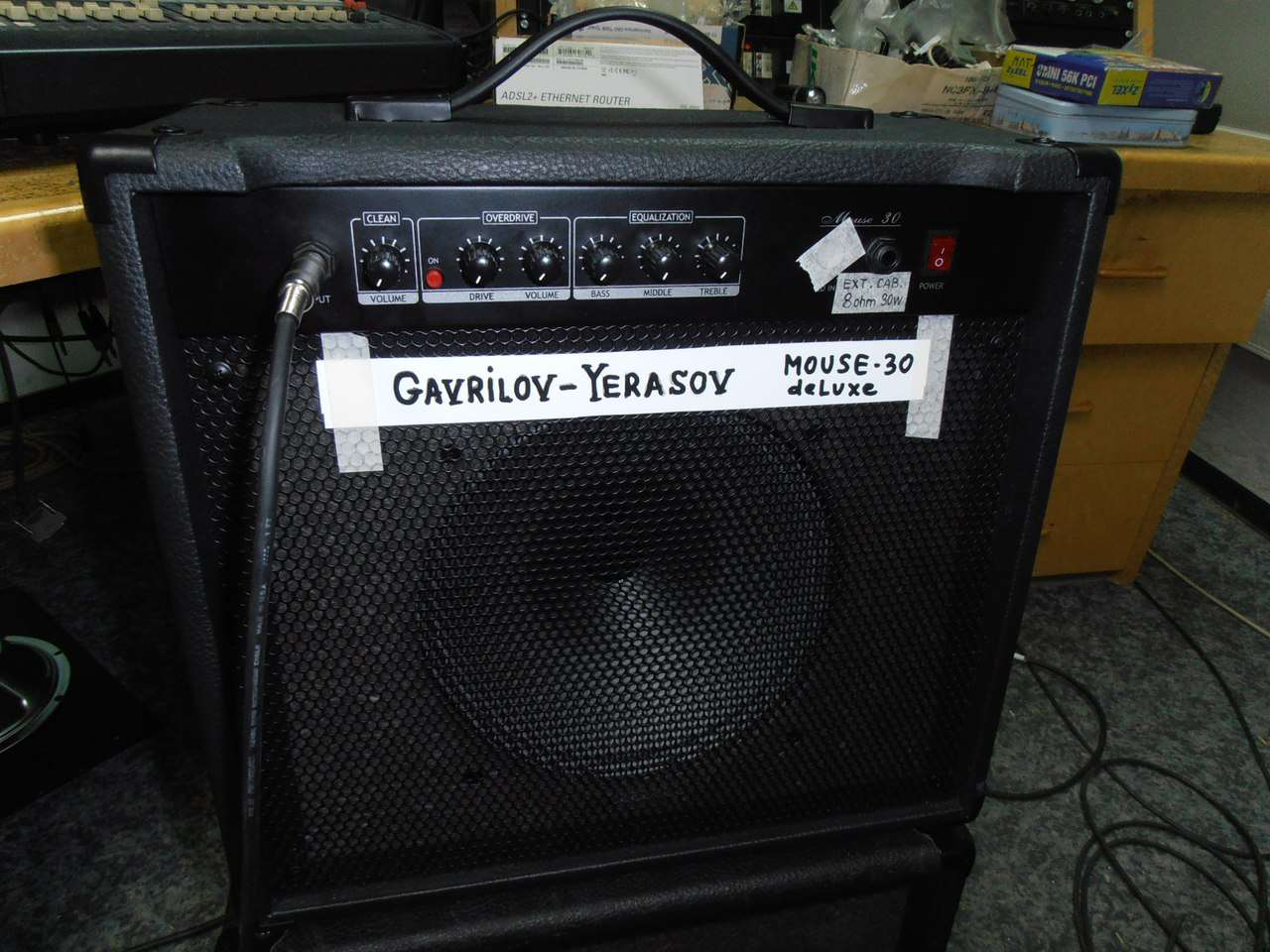

Наконец -то завершил опытно-экспериментальный образец.   :) :)  Дело за студией ,сэмплы записать . Буду упрашивать побыстрее сделать.
« Последнее редактирование: Марта 21, 2017, 08:51:10 от Валентин Гаврилов »

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Re: Околокрафтовский флуд
« Ответ #10783 : Марта 21, 2017, 07:29:02 »
Валентин Гаврилов, хорошая мастерская! Динамики даже под столом валяются. Все, как я люблю ;)

Оффлайн necrolust

  • Ветеран форума
  • ******
  • Сообщений: 4136
  • Репутация: +435/-177
  • Псков , группа Ledum, бас , вокал .
Re: Околокрафтовский флуд
« Ответ #10784 : Марта 21, 2017, 08:32:43 »
шильдик шикарный  :crazy:
