Автор Тема: Околокрафтовский флуд  (Прочитано 1856830 раз)

0 Пользователей и 3 Гостей просматривают эту тему.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Околокрафтовский флуд
« Ответ #11460 : Мая 31, 2017, 09:35:11 »

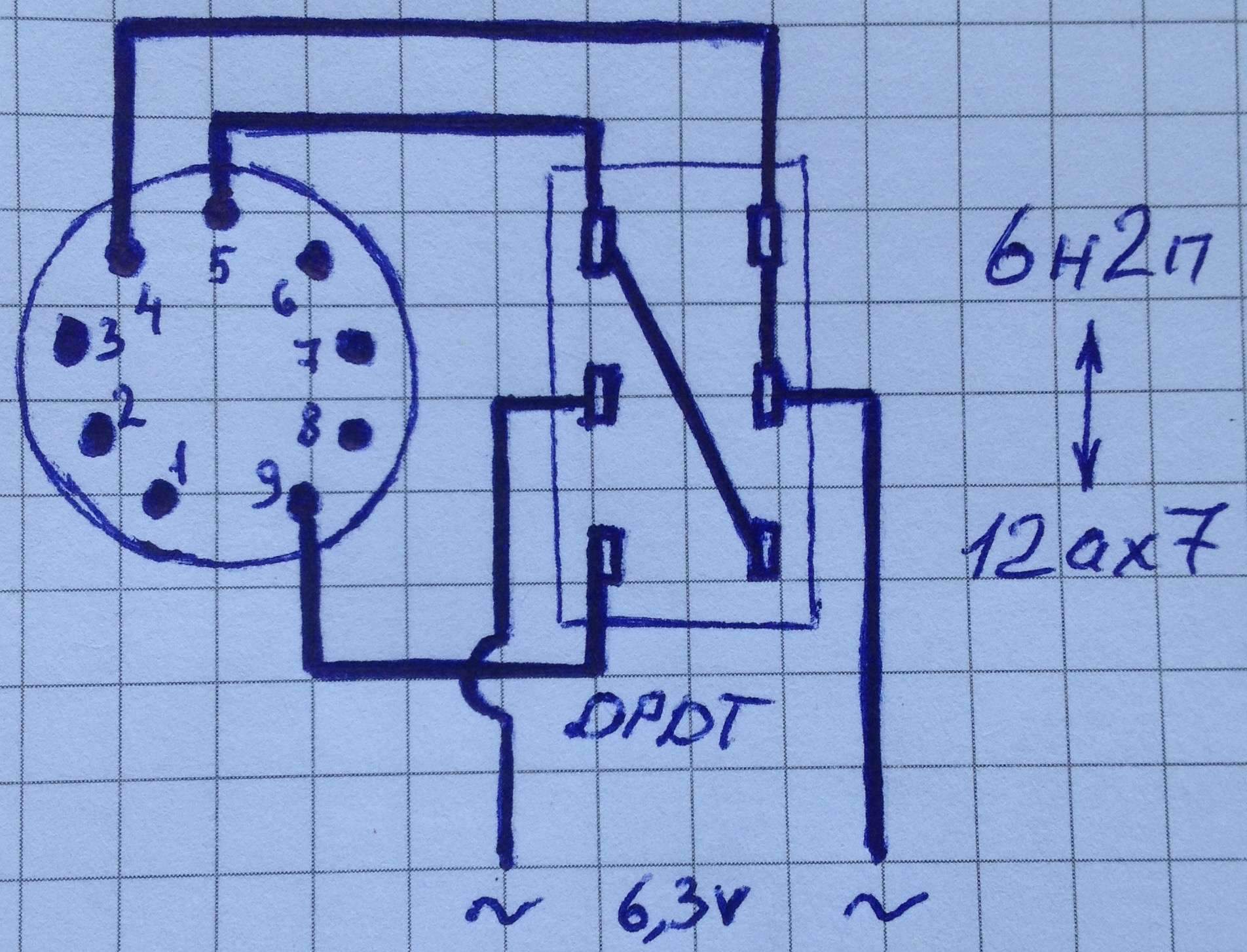

Чёта туплю с утра. Правильно нарисовал переключалку накала с импортных на наши?

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Re: Околокрафтовский флуд
« Ответ #11461 : Мая 31, 2017, 10:06:37 »
Medvedeff8, да, вроде как, верно.

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 89984
  • Репутация: +9901/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #11462 : Мая 31, 2017, 10:27:50 »
Medvedeff8, Выгоднее 9-й вывод на движок и один контакт этой группы на землю для 6Н2П.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Околокрафтовский флуд
« Ответ #11463 : Мая 31, 2017, 10:44:54 »
У меня земля через резисторы, искуственная средняя точка.

... и добавил:

А, всмысле, перегородку заземлить?
« Последнее редактирование: Мая 31, 2017, 10:48:12 от Medvedeff8 »

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 89984
  • Репутация: +9901/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #11464 : Мая 31, 2017, 10:55:05 »
Да, экран между триодами.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Околокрафтовский флуд
« Ответ #11465 : Мая 31, 2017, 10:55:25 »
Еще интересно сделать такой хитрый переходник, с девятиштырькового на октальный, чтоб 6н9с воткнуть можно было. Интересно их отслушать.

... и добавил:

Думаю, взять пару девятиштырьковых ламп, аккуратно коцнуть их, чтобы цоколь со штырьками остался, обточить ровно края стекла, проводками изнутри подпаяться к выводам, и припаять все это к октальной панельке. Затем скрепить все это эпоксидкой. Как идея?
« Последнее редактирование: Мая 31, 2017, 11:04:11 от Medvedeff8 »

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #11466 : Мая 31, 2017, 11:20:57 »
А чего их отслушивать  ,6н9с ??  Шикарно звучащая лампа ,только надо не шумящую и не микрофонящую выбрать .

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #11467 : Мая 31, 2017, 11:25:40 »
а можно лампы не бить даже, а просто сделать плату, и в нее с одной стороны впаять ноги для втыкания в 9-пиновую панельку, а с другой собственно 8-пиновую панельку.
типа такого


... и добавил:

только надо еще делать длинную трубу снизу с диаметром мелкой лампы, т.к. 9-панельки часто с бортиком :pozor:

... и добавил:

то есть подобная штука

не влезет в советские панельки.

« Последнее редактирование: Мая 31, 2017, 11:29:53 от akl »

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2806
  • Репутация: +349/-21
Re: Околокрафтовский флуд
« Ответ #11468 : Мая 31, 2017, 12:26:18 »
Цитата: AZG от Мая 31, 2017, 10:55:05
Да, экран между триодами.
Азнаур, а нафига там экран вообще вкорячили? Макетил на 6н2п-ев и 530го и шарпа. Разницы с заземленным и незаземленным экраном вообще не заметил. Насколько я понимаю там не сколько экранирование, сколько разбиение емкостной связи между триодами?

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Околокрафтовский флуд
« Ответ #11469 : Мая 31, 2017, 12:34:46 »
Цитата: akl от Мая 31, 2017, 11:25:40
а можно лампы не бить даже, а просто сделать плату, и в нее с одной стороны впаять ноги для втыкания в 9-пиновую панельку, а с другой собственно 8-пиновую панельку.
типа такого


... и добавил:

только надо еще делать длинную трубу снизу с диаметром мелкой лампы, т.к. 9-панельки часто с бортиком :pozor:

... и добавил:

то есть подобная штука

не влезет в советские панельки.


вот поэтому, придется бить, у меня панельки под колпаки)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #11470 : Июня 02, 2017, 18:47:14 »
 :pozor: киборг полностью мобилен и готов мочить человеков :pozor:


https://youtu.be/QgjQd4d__1k

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 89984
  • Репутация: +9901/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #11471 : Июня 02, 2017, 21:12:39 »
Цитата: Bulldozerrr от Мая 31, 2017, 12:26:18
Азнаур, а нафига там экран вообще вкорячили? Макетил на 6н2п-ев и 530го и шарпа. Разницы с заземленным и незаземленным экраном вообще не заметил. Насколько я понимаю там не сколько экранирование, сколько разбиение емкостной связи между триодами?

Ты думаешь разработчики думали про 530-й ЭНГЛ в 50-х? Эта лампа в достаточной степени универсальна и может применяться не только в аудио. И там этот экран имеет значение. В аудио тоже, если допустим надо увеличить разделение стерео-каналов и т.п. В гитарном помогает если большая разница в усилении половинок.

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Околокрафтовский флуд
« Ответ #11472 : Июня 03, 2017, 21:18:06 »
Принесли на ремонт/моддинг Fender Junior Pro III. Суть - очень быстро входит в подгруз, очень фонит (не анодное, а именно сигнальное, как будто земля дет оборвана). Землю везде прозвонил, режимы ламп совпадают с даташитом.
Но все равно - фонит так, что как-то уж слишком громко... Причем больше фон пропадает как вытащишь первую лампу. Становиться приемлемым. При вытаскивании лампы ФИ - становиться вообще тихо... Лампы пробовал менять - ничего не помогает. Одел первую лампу в экран - стало чуть лучше, но недостаточно.... вроде все нормально, но играть неприятно.... ну и от 3-4 гейно-громкости уже ощутимо валит перегруз... Куда еще смотреть?

... и добавил:


https://youtu.be/NIoK6yguw4c
« Последнее редактирование: Июня 03, 2017, 21:29:42 от Tander »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Околокрафтовский флуд
« Ответ #11473 : Июня 03, 2017, 21:34:56 »
Tander, перегруз у него достаточно ранний. Убери электролит с первого катода.

Или если кардинально, то запараллель первые два триода, как в схеме маршалла 18ватт.

По поводу фона... У него фиксированное смещение без регулировки. Проверь ток и балансировку ламп.
Хотя я, в свое время, переделывал на автомат смещение.



Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Околокрафтовский флуд
« Ответ #11474 : Июня 03, 2017, 21:38:04 »
Смещение переделано на подстроечник уже. По току - вроде обе лампы ок.

... и добавил:

На данный момент я все убрал от C1 до R9 -  и вместо этого сделал отдельно фендеровый eq между выходом с анода первого триода и сеткой второго, с фиксированной серединой и сдвоенным потом для одновременной регулировки верха-низа. Стало ощутимо более фендерово по звуку. Но фон не ушел, хотя все сделано аккуратно и правильно.  Перегруз чуток сдвинулся к середине потенциометра. Без лампы ФИ - оконец не фонит вообще - так что разбаланс ламп выходных вряд ли... Фонит - когда есть лампы фи и преда.

... и добавил:

Просто каскады достаточно стандартные для фендера - но подгруз у классического фендера - очень далеко по гейну... Щас вот вроде как обычный фендер вышел - но грузит куда раньше, чем например твин реверб... Про фон - вообще не сравнимо... Надо будет на ютьюбе их.видосы посмотреть, может вина фона - это не самая лучшая схемотехника - анодное рядом с катодным, шлейфы от платы до лампы - где рядом идет все - сетка, аноды, катоды... Руку к шлейфу подносишь - оно еще больше фонить начинает...
« Последнее редактирование: Июня 03, 2017, 21:49:34 от Tander »
