Ребят, помогите)))
Что-то уже не знаю куда смотреть))
Сделал усилитель пред - что-то типа фендер твин, но первая лампа сдвоена,вторая - половинка лайн ин половинка второй каскад. Мощник JCM800 на 6п3с-е..бьсюь второй день.....как будто оконечник в ограничении...думал мб лампы менял та же фигня..на малой громкости ок - выше 12 часов - бьешь по струнам попердывает но громко с быстрым затуханием))может "погодайте по описанию" хоть куда копать....все промерил - все напруги гуд..смещение сделал около -35 вольт. Анодка на выходном каскаде - 360. Раньше все играло...решил пересобрал вылезла шляпа такая))
Заранее благодарен)

AZG Так иди постепенно по каскадам и смотри что там происходит с сигналом. Плюс смещение измеряется в миллиамперах на конкретной лампе. Напряжение смещение как следствие настройки тока.

Оговорился про вольты
Смещение выставил 35 мА.
Что б покаскадно смотреть - нет осцилографа. Пробовал другой пред воткнуть к фазику - та же фигня.....

Нашел!!!!
Не поставил проходную емкость после мастера перед фазиком))раскорячивало фазик)
почему то поставил её до мастера)))эх....
AZG спасибо!

Не поставил проходную емкость после мастера перед фазиком

Прошу извинить за уточнение.
Проходная ёмкость - ёмкость анод-сетка в электровакуумных приборах. Оказывает существенное влияние на ВЧ.

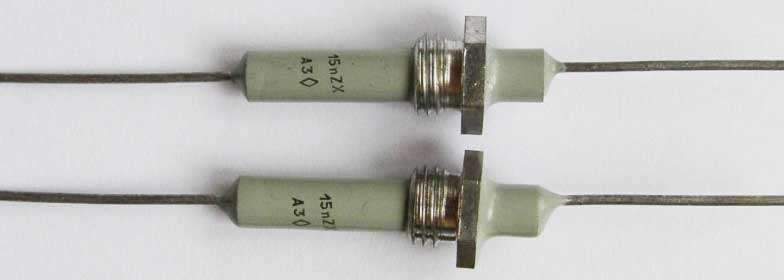

Проходной конденсатор - специальный тип конденсатора, используемый в диапазоне УКВ и выше. Служит для фильтрации помех при соединении герметичных или полностью экранированных отсеков приёмников, передатчиков и пр.
В вашем случае используется разделительный конденсатор. Служит для соединения цепей с разными потенциалами.
Вдруг, пригодится

А ещё есть проходной изолятор, проходной балл и проходной двор))) не стоит чрезмерно увлекаться точностью формулировок, на мой взгляд. Здесь давно уже сформировался свой местечковый слэнг, который хоть и не точен с инженерной точки зрения, но вполне достаточен для общения.

Ден2, за проходной конденсатор все-таки надо пинать. Тут я Aleksander8 всецело поддерживаю, как инженер радиосвязи. А местечковый сленг тут ни при чём.

http://www.compitech.ru/html.cgi/arhiv/02_08/stat_48.htm

Ден2, не упорствуй в ереси

Слишком специфический конденсатор, так что надо поправлять тех, кто норовит применить этот термин в НЧ.

Для НЧ его аналог – это шунтирующий конденсатор по питанию.

trengtor, Не путайся, проходной для межблочного соединения с заданной фиксированной емкостью для грамотного расчета данного соединения. К фильтрации питания ни коим боком.

Азнаур, хоть ты мне теорию их применения не раскладывай

Самое стандартное применение ПК на ВЧ – это как раз цепи питания, чтобы развязать питание «ячеек» ВЧ-блока (например, при частотах десятки и сотни МГц). КВ и УКВ радиооборудование, радиорелейки.
