ГЫ! СМ и ЕС в ВУЗ-е еще застал. У нас первые ПК пошли примерно с курса 3-го. Да и то проигрывали ЕС по полной программе.

На "НАИРИ"  учился , и на аналоговых ЭВМ .    Потом с CYBER довелось ....мудохаться

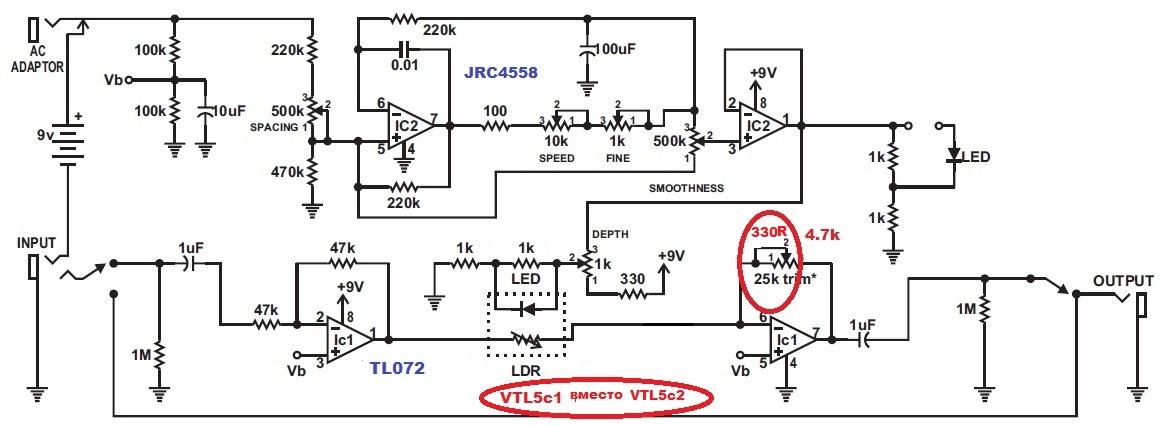

ku2, у этой оптопары при токе 1мА сопротивление примерно 500 ом. я в своей цифровой тремоле ставил к светодиоду сопротивление 5К, на лдр (между каскадами ТЛ072) получалось сопротивление 500 ом, к нему последовательно добавлял резистор 500 ом, в обратной связи ТЛ накручивал примерно 1К

... и добавил:

кстати, эта схема жрет звук (слишком маленькое входное сопротивление) - надо либо увеличивать резисторы у входного ОУ, либо переделывать его в неинвертирующий, либо какой-то буфер приделывать спереди

Тогда нужно все каскады звуковой цепочки менять на неинвертирующие, чтобы не менялась фаза на выходе.

тут не получится второй на неинвертирующий переделать. вернее я хз как это переделать так, чтобы приблуда работала как надо и как тогда туда ЛДР подрубать.

а нужна ли эта неизменная фаза на выходе? при тру-байпасе возможно и будет что-то заметно, но не факт что это будет что-то значительное на фоне самого переключения контактов.

типа того, только р7 и р8 лучше одинаковые сделать по 220к например. или по 470к даже. но не факт что это лучшее решение

Да от любого овердрайва взять входной повторитель на 1 транзисторе.

эт слишком сложно

Какбы в инвертирующем включении большие сопротивления на входе и в ООС не айс.

примерно такими соображениями я и руководствовался когда в своих тремолах переделал входной повторитель на неинвертирующий. По поводу перемены фаз тоже были сомнения, но как оказалось никаких особо заметных эффектов от этого не появилось.

Есть правила проектирования

Нука нука!
Разъясните!

ku2, а не проще ли увеличить резисторы 47 кОм, что в обвязке IC1, скажем, на порядок?
