Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
  • Репутация: +55/-7
Re: Околокрафтовский флуд
« Ответ #16950 : Октября 29, 2018, 19:55:30 »
Возможно слишком маленький ток стабилизации для такого типа стабилитрона, попробуй уменьшить резистор 10кОм, тот что от +9В.

Онлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4915
  • Репутация: +4541/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #16951 : Октября 29, 2018, 20:12:44 »
ku2, точность ±10% считается вполне достаточной.

... и добавил:

Angel, кстати, да. По даташиту где-то от 1 мА, а у него тут скорее 0,4-0,5 мА. Надо подбирать токозадающий резистор.
« Последнее редактирование: Октября 29, 2018, 20:16:27 от trengtor »

Оффлайн ku2

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #16952 : Октября 29, 2018, 20:21:29 »
Цитата: trengtor от Октября 29, 2018, 20:12:44
ku2, точность ±10% считается вполне достаточной.

... и добавил:

Angel, кстати, да. По даташиту где-то от 1 мА, а у него тут скорее 0,4-0,5 мА. Надо подбирать токозадающий резистор.
Спасибо Angel..trengtor

Онлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4915
  • Репутация: +4541/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #16953 : Октября 30, 2018, 19:01:17 »
Цитата: bottle от Октября 29, 2018, 10:08:18
Говорят норм контора, сам не связывался :hmmm:

Понятно. Может еще кто с ними имел дело? А то силовик от них выглядит более интересно, чем с TT.

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #16954 : Октября 30, 2018, 19:24:46 »
Цитата: ku2 от Октября 29, 2018, 19:29:46
здравствуйте .. Phase 90 .. объясните как добиться 5 v на стабилитроне поставил Стабилитрон 1N4733A 5.1V 1W а  напряжение 4.6 в .. транзисторы что ли просаживают ?  на затворе 2.1в ..примочка работает но может будет лучше если поднять до 5 вольт

Зачем что-то менять? Там же напряжение от этой цепи подаётся только на затворы, притом, оно регулируется. Какая разнца, установите ли вы подстроечником эти свои 2,1 В от 4,6 или от 5 В? Ну, вообще фиолетово. 0,5 мА для такого стаба - вполне нормально, ничего не трогайте, там так задумано.
« Последнее редактирование: Октября 30, 2018, 19:30:03 от Tuvalu »

Оффлайн ku2

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #16955 : Октября 30, 2018, 19:58:45 »
Цитата: Tuvalu от Октября 30, 2018, 19:24:46
Зачем что-то менять? Там же напряжение от этой цепи подаётся только на затворы, притом, оно регулируется. Какая разнца, установите ли вы подстроечником эти свои 2,1 В от 4,6 или от 5 В? Ну, вообще фиолетово. 0,5 мА для такого стаба - вполне нормально, ничего не трогайте, там так задумано.
P90 (MXRTM Phase 90TM Replica) Instructions Version 2015June29 Copyright 2013 JD Sleep

 2.5v только при 5v на стабилитроне нарулить получается  ..но лучше не стало только рабочая точка на триммере меняется....

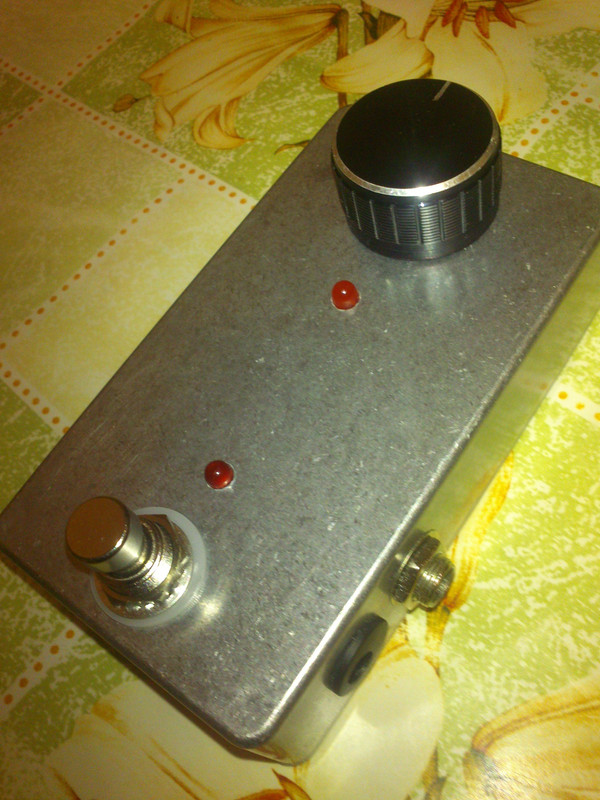

оставил как было звуком доволен ...спасибо..Nobody's Fault but Mine ;) ;) ;)крутилка вот только маленькая :crazy:

« Последнее редактирование: Октября 30, 2018, 20:40:22 от ku2 »

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #16956 : Октября 30, 2018, 20:58:16 »
Цитата: ku2 от Октября 30, 2018, 19:58:45
2.5v только при 5v на стабилитроне нарулить получается
Не может быть. Чем меряете? Прямо на затворах?

Оффлайн ku2

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #16957 : Октября 30, 2018, 21:32:53 »
Цитата: Tuvalu от Октября 30, 2018, 20:58:16
Не может быть. Чем меряете? Прямо на затворах?
на затворах // мультиметром 20 вольт разрешение /если выставить на стабе 5v  подбором резистора которое на схеме 10k  то на затворе плавает  от 2.2v и до 2.4 v.. а таблица с мануала по сборке

... и добавил:

но я собирал другую.tonepad.c http://www.tonepad.com/project.asp?id=7

... и добавил:

перевод с английского про стабилитрон

« Последнее редактирование: Октября 30, 2018, 21:38:21 от ku2 »

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #16958 : Октября 30, 2018, 21:38:40 »
Там же высокоомная цепь - 1 МОм + сколько там накручено на подстроечнике. А у мультиметра R_вх 1 МОм, как пить дать. Вот, и получился делитель 1МОм/1МОм и, как резултат, мультиметр показывает не напряжение, а день рождения вашей бабушки. Такие вещи надо мерить высокоомными вольтметрами с R 10...100 МОм. Либо, мерить на движке подстроечника и скорректировать показания с учётом делителя 1МОм/3,9МОм.
« Последнее редактирование: Октября 30, 2018, 21:41:03 от Tuvalu »

Оффлайн ku2

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #16959 : Октября 30, 2018, 21:41:44 »
у меня 6 мегом мультиметр

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #16960 : Октября 30, 2018, 21:46:58 »
Цитата: ku2 от Октября 30, 2018, 21:41:44
у меня 6 мегом мультиметр
ОК. Ну, погрешность около 15%, занижает. Померяйте прямо на стабилитроне и скорректируйте показания. Или напишите значение, а я посчитаю сам. 4,6 В - это теперешнее напряжение?

Оффлайн ku2

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: Околокрафтовский флуд
« Ответ #16961 : Октября 30, 2018, 21:53:51 »
на стабилитроне 4.6v Затвор 2.1v  теперешнее напряжение

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8124
  • Репутация: +2389/-17
  • Atypique
Re: Околокрафтовский флуд
« Ответ #16962 : Октября 30, 2018, 22:00:36 »
ku2, включите последовательно со стабилитроном любой кремниевый диод - напряжение поднимется, если так уж хочется иметь точно 5 Вольт :)

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #16963 : Октября 30, 2018, 22:04:49 »
Если R мультиметра =6 МОм, то на затворе должно быть около 4 В (пот = макс), ну, или чуть больше. Видимо, мультиметр привирает, либо его R другое. Попробуйте сделать так: спаяйте делитель из двух одинаковых высокоомных резисторов 3...10 МОм. На верхнее плечо подайте, скажем, 9 В. Посмотрите, что на средней точке делителя. Озвучьте измеренные сопротивления этих резисторов и оба напряжения - так я смогу определить входное R мультиметра. Если, конечно, интересно.
« Последнее редактирование: Октября 30, 2018, 22:12:00 от Tuvalu »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8124
  • Репутация: +2389/-17
  • Atypique
Re: Околокрафтовский флуд
« Ответ #16964 : Октября 30, 2018, 22:10:22 »
Я бы сделал немного по-другому - делитель 10 +10 кОм, а к средней точке резистор 1 МОм и посмотреть, что у него на концах получается.
