если лазер достаточно мощный, чтобы в принципе резать фоторезист - то проще им сжигать просто какую-нибудь краску, без всякого фоторезиста.

можно и так

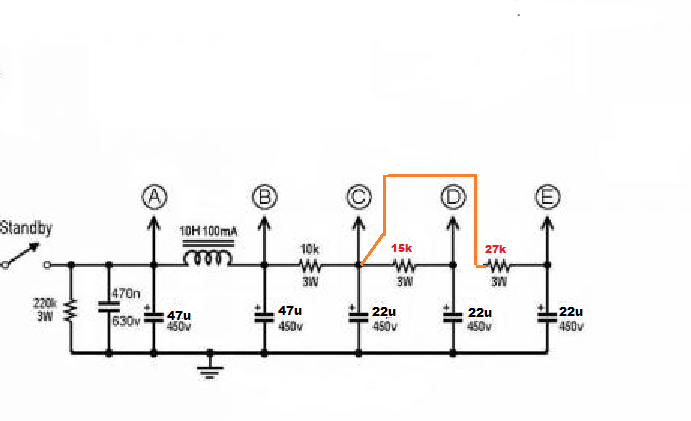

По второму варианту на первых каскадах будет меньше напряжение (больше упадёт на резисторах фильтров), соответственно - меньше хедрум и раньше подгруз/ограничение).

ku2, можно и так, только номиналы будут другие. т.к. ток через резистор первый будет больше, значит и упадёт на нём больше

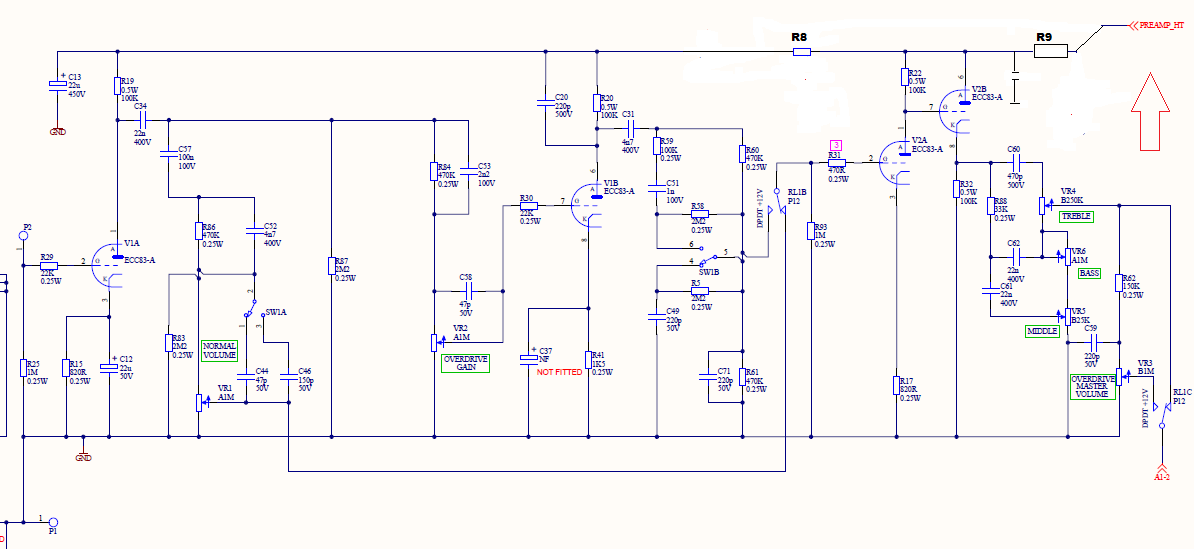

я собрал по второму варианту поставил по 10к схема работает ..просто интересно чем руководствовались инженеры конструируя данную схему ?

... и добавил:

мне не встречались больше схемы с таким способом подключения /первый вариант/

... и добавил:

наверно мало пересмотрел

... и добавил:

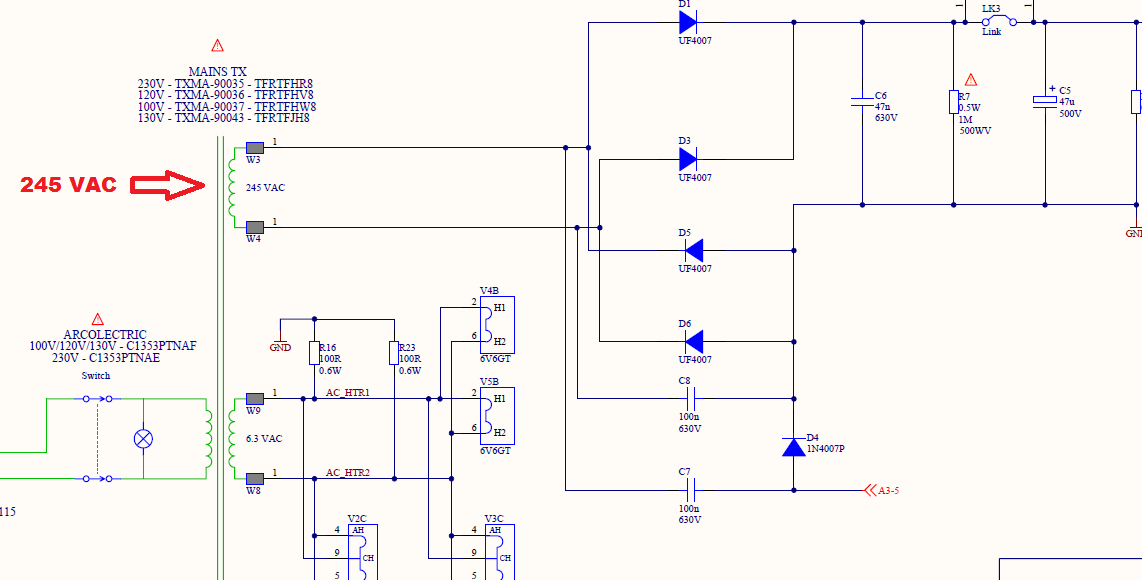

а анодное у меня 380-405 а здесь вроде 340 примерно

Спасибо

ku2, Soldano SLO100

... и добавил:

https://yadi.sk/i/cPjmd2hlu3NxUA

Спасибо

... и добавил:



... и добавил:

/ЕМНИП/ - богат наш русский язык

... и добавил:

как я не догадался

... и добавил:

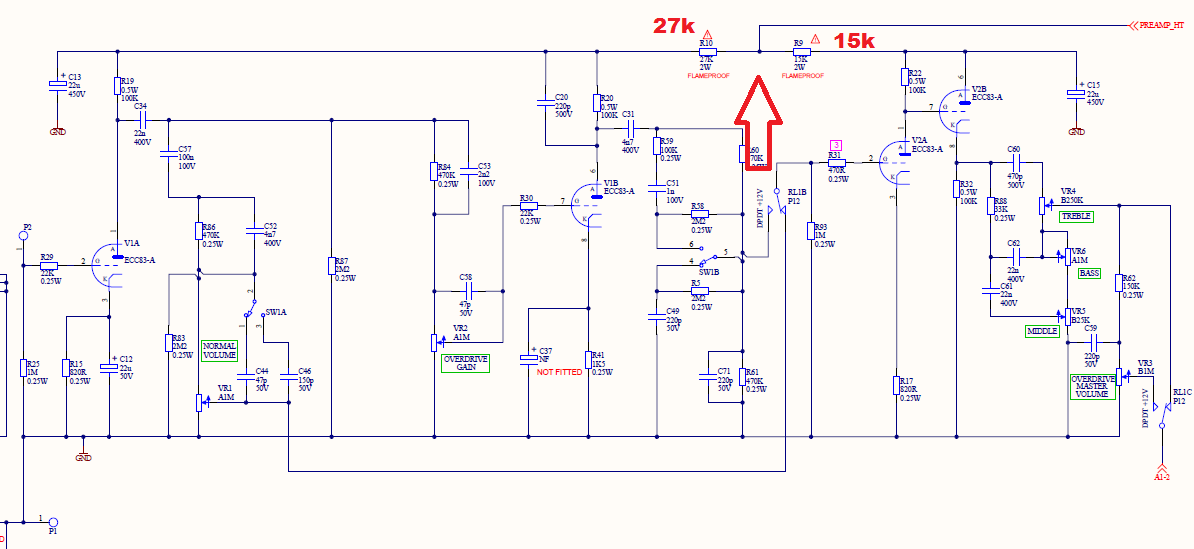

мой вариант

Engener,  это шутка?

Сделал усилок с двухтактным оконечником на паре el84 jj. Анодное 292 Вольта, катодный резистор проволочный регулируемый, выставлен примерно на 150 Ом. напруга на катодах елок 10,4 Вольта. Нормальный ли это режим? Как подсчитать?

Режим сильно зависит от напряжения экранной сетки и номинала резистора в её цепи.
