Автор Тема: Околокрафтовский флуд  (Прочитано 2816924 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2634
Re: Околокрафтовский флуд
« Ответ #17940 : Февраля 22, 2019, 21:59:16 »
GeorgeM,
Спасибо, но я не готов заморачиваться с изготовлением  станка, тем более что там - смешные шпильки М6 и М4 и макс. наматываемый диаметр 0,5мм. Думаю, намоточный вал должен быть не менее М10. Соответственно, всё надо будет пересчитывать. Я этого не умею, начинать надо с нуля, и если получится - на знакомство уйдет не один месяц. И это для того, чтобы потом намотать три транса?или вообще один?
Пашу по 12 часов,один выходной, съёмная однушке - какой нафиг станок,когда и где его делать ,- на кухне 4кв.м. ?  ;D
Я просто задумался об этом от безисходности - вот сгорел транс, купить такой же - негде, заказывать в Транследе - очкую, намотчика с нормальным аппетитом и прогнозируемым результатом найти не получается, а самому мотать  - нужен хотя бы счётчик, хотя бы из калькулятора. Я готов купить готовый счётчик (с программой/скетчем или что там у него внутри), чтобы не тратить годы на обучение программированию, мне жаль времени, и так жить некогда :pozor:

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4841
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #17941 : Февраля 22, 2019, 23:00:49 »
sadky, а что мешает поставить механический датчик?

Оффлайн Pavel WOC

  • Эксперт
  • *****
  • Сообщений: 2789
  • GuitarPlayer.Ru fan!
    • World Of Covers
Re: Околокрафтовский флуд
« Ответ #17942 : Февраля 22, 2019, 23:08:32 »
Если надо пару трансов или делать их не много то не надо не укладчика ни ардуино.
Датчик витков - калькулятор, сделай подпружиненный рычаг на кнопку "=".
Укладчик - размести катушку на пару метров, сделай натяг и провод сам будет ложиться виток к витку.

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1390
  • Если нельзя, но очень хочется, то можно
Re: Околокрафтовский флуд
« Ответ #17943 : Февраля 23, 2019, 03:14:15 »

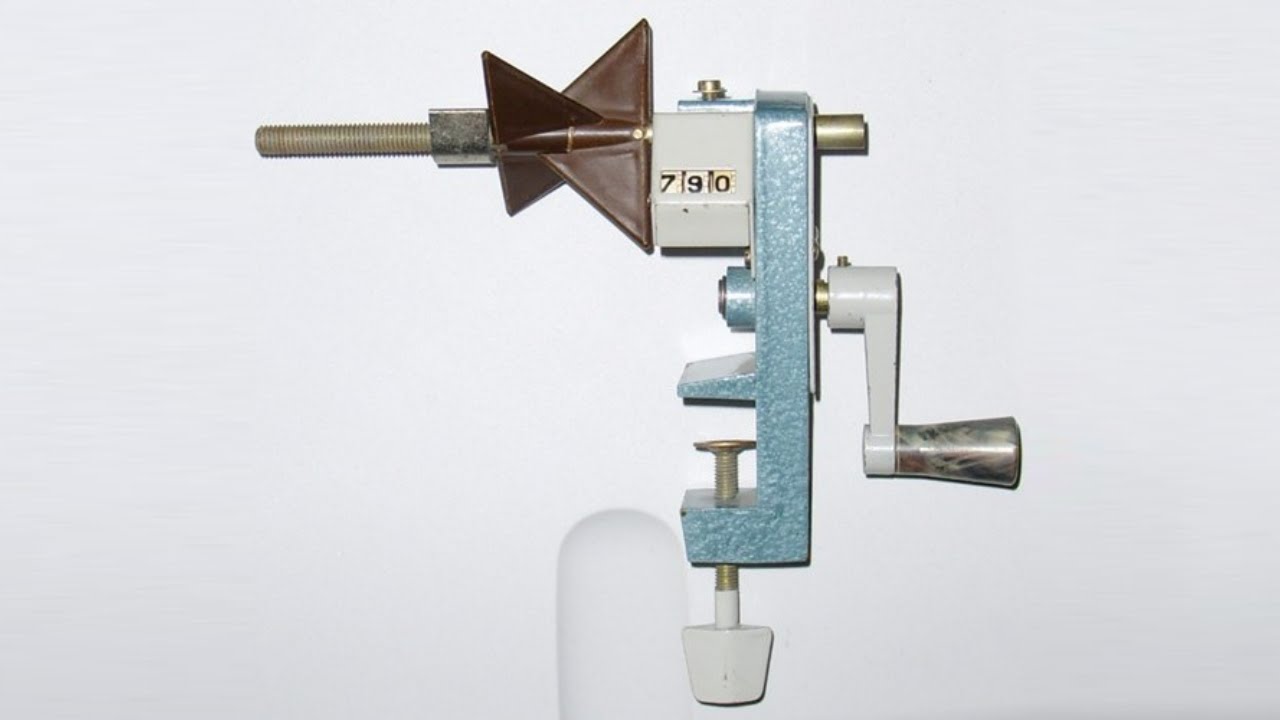

sadky, Может для одного транса тебе проще купить простую моталку. Стоит 1-2 рубля и компактная и туда-сюда считает.

На разных торговых площадках они периодически проскакивают.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2634
Re: Околокрафтовский флуд
« Ответ #17944 : Февраля 23, 2019, 06:13:26 »
а что мешает поставить механический датчик?
Отсутствие оного ???
Если надо пару трансов или делать их не много то не надо не укладчика ни ардуино.
Датчик витков - калькулятор, сделай подпружиненный рычаг на кнопку "=".
Укладчик - размести катушку на пару метров, сделай натяг и провод сам будет ложиться виток к витку.
Согласен со всем, но, как человек, отделённый фантазией, не понял про подпружиненный рычаг - на него надо будет ногой нажимать или как? :crazy:
Может для одного транса тебе проще купить простую моталку. Стоит 1-2 рубля и компактная и туда-сюда считает.
Если бы они были в свободной продаже - нет вопросов, а так - выскочит раз-два в год и тут же улетает, как горячие пирожки, не успеваю :hmmm:
Я почему за Ардуино - сразу сделать счётчик на ней, решить задачу, а потом потихоньку ,может, и дальше двинуться в сторону полноценного станка...  Останавливает меня только её программирование - я далёк от этого :pozor:

... и добавил:

Блин, забыл главное :pozor: :pozor:
Мужики! С нашим праздником вас всех!
Здоровья всем и возможностей ! :alc: :drunk: :siske:
« Последнее редактирование: Февраля 23, 2019, 06:49:59 от sadky »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #17945 : Февраля 23, 2019, 07:32:51 »
sadky, с праздником  :)

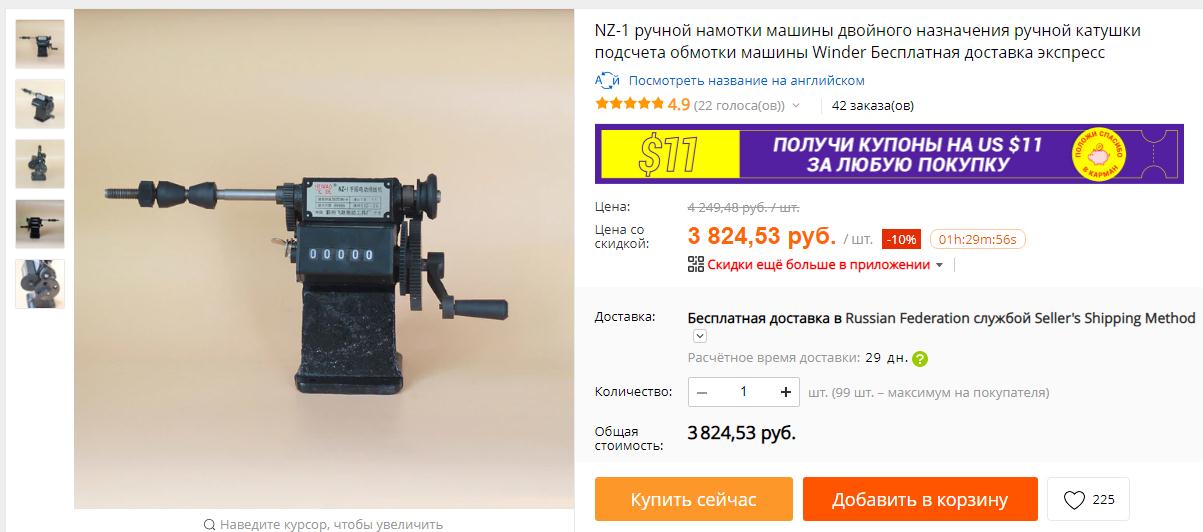

А вот это не решит твоих проблем?



Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2634
Re: Околокрафтовский флуд
« Ответ #17946 : Февраля 23, 2019, 08:09:45 »
alkuz,  Тёзка, очень даже может быть! Спасибо! :alc:

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #17947 : Февраля 23, 2019, 09:01:31 »
вот запилил только что

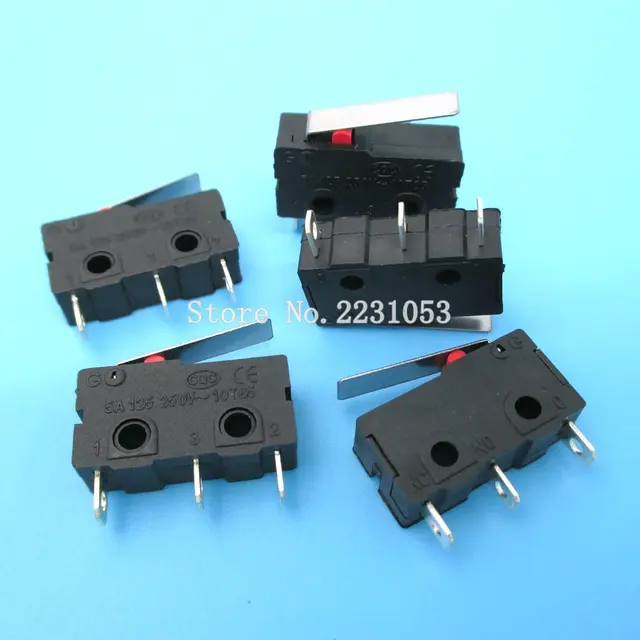

бесполезный какой-то шагомер, теперь вместо шагов считает тычки кнопки. можно вместо кнопки приделать концевик типа такого и приколхозить к валу с пупыркой


только есть ограничение на максимум 4 тычка в секунду примерно

... и добавил:

но ручная хрень по ссылке выше гораздо удобнее. главное чтоб механизм сброса нормальный был

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2634
Re: Околокрафтовский флуд
« Ответ #17948 : Февраля 23, 2019, 09:22:27 »
akl,  а реверс у него есть? :hitrez:

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #17949 : Февраля 23, 2019, 09:23:12 »
реверса нету конечно. это ж шагомер ;D

... и добавил:

но есть фм-приемник возможно. не факт что рабочий

... и добавил:

и батарейки заменить надо

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #17950 : Февраля 23, 2019, 09:33:19 »
В качестве датчика оборотов можно использовать геркон и магнит на валу. Кстати, практически проверено, что такая конструкция без проблем считает до 7000 о/м. Больше просто не разгоняли за ненадобностью.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #17951 : Февраля 23, 2019, 09:50:31 »
основная проблема это механическую часть нормальную собрать. и чет мне кажется при возможности купить что-то вроде того "ручной намотки машины двойного назначения", целесообразность колхозинга становится сомнительной.

Оффлайн in_text

  • Новичок
  • *
  • Сообщений: 54
  • GuitarPlayer.Ru fan!
Re: Околокрафтовский флуд
« Ответ #17952 : Февраля 23, 2019, 21:32:03 »
Кто может подсказать, не сдохнет ли конкретное реле от напряжения 450-500в при токе 0.06А, если при токе в 1А макс. напряжение 125в.  Реле - HK-19F

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2435
  • Long live Rock-n-Roll !!
Re: Околокрафтовский флуд
« Ответ #17953 : Февраля 23, 2019, 21:41:26 »
in_text,  Стрёмно такое ставить .   Лучше на коммутирующую способность 250-300VAC  и ток более 5А (лучше 10-12 А)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Околокрафтовский флуд
« Ответ #17954 : Февраля 24, 2019, 08:40:10 »
sadky, так че ты решил? из чего будешь колхозить вертелку? или готовую купишь?
