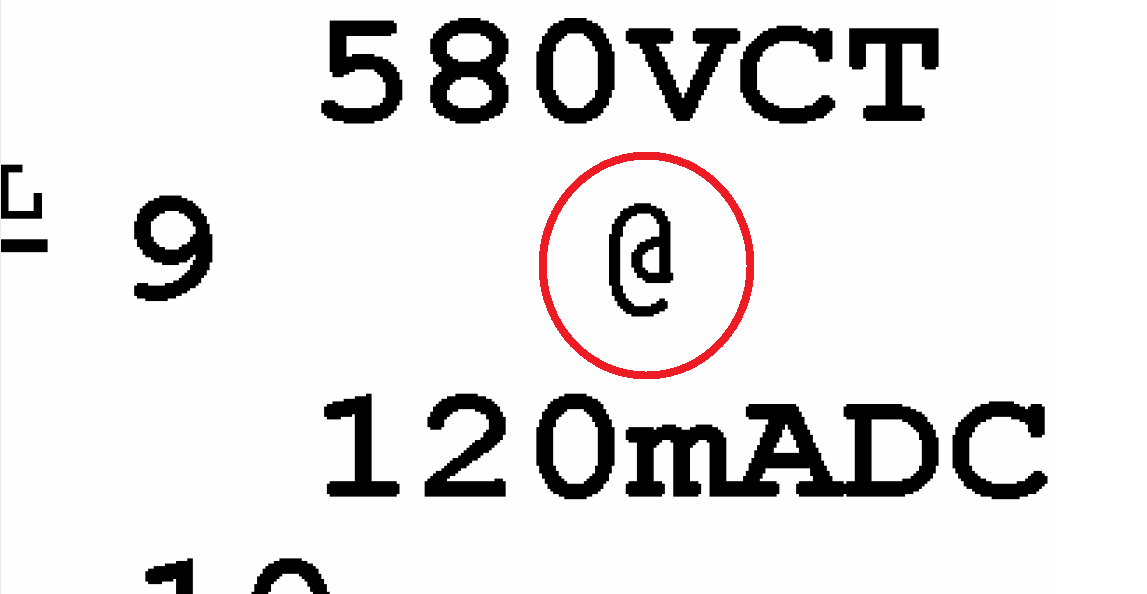

...а объясните неграмотному что означают значки на схеме // отмечено красной стрелкой

Напряжения и токи вторичных обмоток.
VCT - Voltage Control Transfer.

Напряжения и токи вторичных обмоток.
VCT - Voltage Control Transfer.

то есть чтобы не писатьVCT  рисуют такую гусеницу


... и добавил:

и так вроде видно и вольтаж и ток и точку среднюю

... и добавил:



... и добавил:

одна полу обмотка с мостом насколько  ma получится 60 или 120 ?

... и добавил:

ku2, Ток указан для всей обмотки. Полуомотки имеют тот же самый ток. Напряжение в 2 раза меньше.

VCT  - вообще-то означает  VOLTAGE CENTRAL TIP , то есть "обмотка со средней точкой (выводом) "

Спасибо за правильный ответ.

trengtor, где кстати такую мелкую Альфу покупал? У нас с ассортиментом такого типоразмера не густо

Покупал здесь: https://www.thonk.co.uk/

Ну, с забугорными магазинами все понятно. Я-то понадеялся, что кто-то из наших стал Альфу нормально возить

Что-то у меня последнее время стали происходить какие-то странные вещи

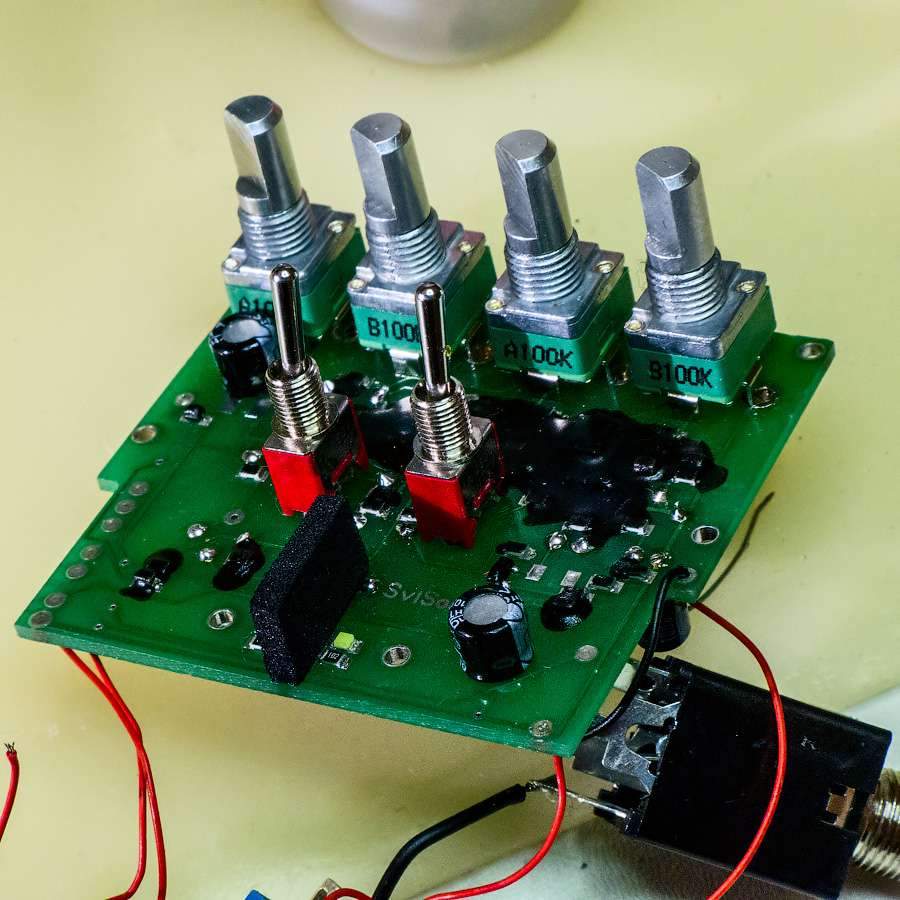

Недавно приносили в ремонт басс с EMG-шным преампом на борту и со странными внешними проявления проблемы. Я даже задавал вопрос по этому поводу, вот тут https://guitarplayer.ru/index.php?topic=257643.msg11158649#msg11158649
И кстати, спасибо всем, кто отозвался и поучаствовал в решении этой проблемы в прошлый раз
Я тогда предположил, что такие следы могло оставить какое-то химически активное вещество. А единственным потенциальным носителем такового, в этом самом месте, мог являться танталовый электролит.
Плата была отмыта, с выпаиванием и снятием элементов, и микросхемы в том числе. Электролит, на всякий случай был заменен, хотя тестером проверялся нормально. СМД-шного под руками не было, так что поставил капельку. После установки и включения преамп заработал в штатном режиме. На этом операцию по спасению баса я посчитал успешно завершенной.
Но...
Иногда они возвращаются (с)

Через неделю преамп ко мне вернулся в теми-же симптомами.

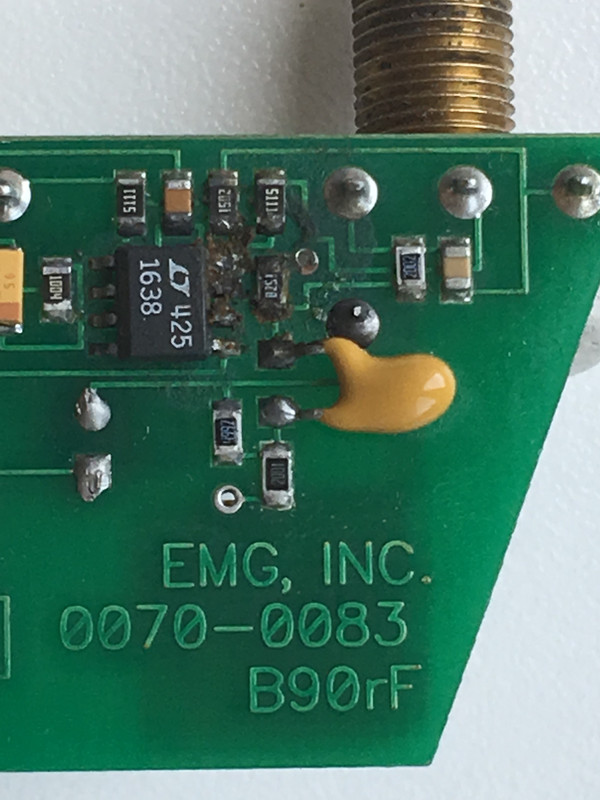

На фото уже отсутствует, но изначально все это великолепие было накрыто сверху какой-то какашкой. Окислениее припоя на выводах на копоть непохоже. Похожим образом он чернеет при несвоевременной отмывке некоторых активных флюсов.
И вот на этот раз я уже сомневаюсь в причастности к этому электролита, по тому, что на его эпоксидке повреждений нет.
Преамп не заливался (ну и очень маловероятно, что можно залить с такой точностью дважды в одном месте), питается от обычных батареек (не аккумы), подключается через радиосистему.

И вот еще что - на этот раз состояние выводов операционника вызывает некоторую тревогу, так что скорее всего нужна будет замена. Но что-то не помню я наличия такой маркировки в каталогах близлежащих магазинов  .
Чем можно его будет заменить в случае чего?

Что-то у меня последнее время стали происходить какие-то странные вещи
Недавно приносили в ремонт басс с EMG-шным преампом на борту и со странными внешними проявления проблемы. Я даже задавал вопрос по этому поводу, вот тут https://guitarplayer.ru/index.php?topic=257643.msg11158649#msg11158649
И кстати, спасибо всем, кто отозвался и поучаствовал в решении этой проблемы в прошлый раз
Я тогда предположил, что такие следы могло оставить какое-то химически активное вещество. А единственным потенциальным носителем такового, в этом самом месте, мог являться танталовый электролит.
Плата была отмыта, с выпаиванием и снятием элементов, и микросхемы в том числе. Электролит, на всякий случай был заменен, хотя тестером проверялся нормально. СМД-шного под руками не было, так что поставил капельку. После установки и включения преамп заработал в штатном режиме. На этом операцию по спасению баса я посчитал успешно завершенной.
Но...
Иногда они возвращаются (с)

Через неделю преамп ко мне вернулся в теми-же симптомами.



На фото уже отсутствует, но изначально все это великолепие было накрыто сверху какой-то какашкой. Окислениее припоя на выводах на копоть непохоже. Похожим образом он чернеет при несвоевременной отмывке некоторых активных флюсов.
И вот на этот раз я уже сомневаюсь в причастности к этому электролита, по тому, что на его эпоксидке повреждений нет.
Преамп не заливался (ну и очень маловероятно, что можно залить с такой точностью дважды в одном месте), питается от обычных батареек (не аккумы), подключается через радиосистему.

И вот еще что - на этот раз состояние выводов операционника вызывает некоторую тревогу, так что скорее всего нужна будет замена. Но что-то не помню я наличия такой маркировки в каталогах близлежащих магазинов  .
Чем можно его будет заменить в случае чего?

А это не lm4250 часом? Который емг в свои активы трамбует.
