in_text, ты знаешь что такое ШИМ?
как ты себе представляешь "моргание" светодиода с частотой например 32 килогерца?

Понятно что я не подразумеваю моргание, я образно говорил

а в чем задача то состоит? управлять яркостью светодиода? если да, то чем ШИМ не устраивает?

... и добавил:
примерно так
http://tinyurl.com/v7mg7ha

но это если нога МК сама по себе не тянет. если там маленькие светодиоды на 10-20 мА, то большинство контроллеров потянут и без усиления

... и добавил:

или надо именно напряжением управлять?
тогда типа такого http://tinyurl.com/swvyey3
но все равно надо понять для чего это надо в принципе. что устройство в целом должно делать.

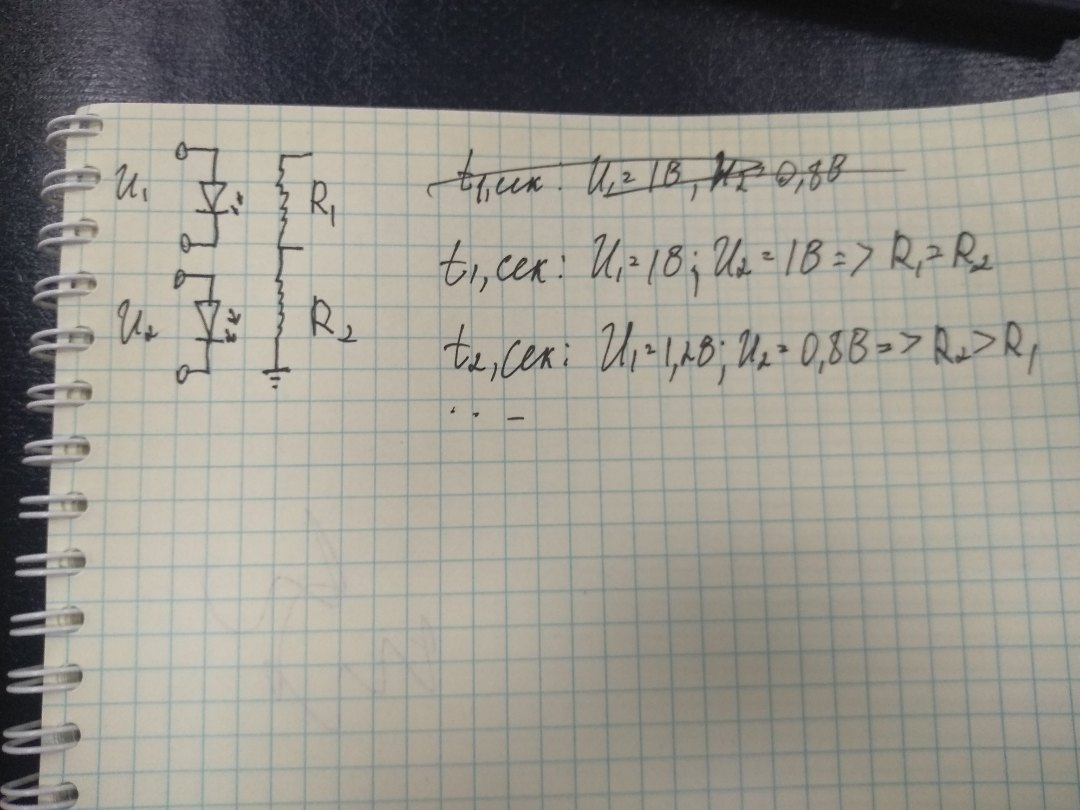

Вот так надо

in_text,  Надо к току привязываться .  График вот такой  https://radioprog.ru/uploads/media/articles/0001/04/d65ccbb0cc6ddf74a3bde6ea94a79d6a96e8a681.jpeg

дело в том, как оно должно работать.

Вам уже предложили решение с двумя транзисторами. Изначально устанавливаете на выходе ШИМ меандр. Свечение светодиодов будет одинаковым.
Затем меняете длительность импульсов в любую сторону. Это приведёт к пропорциональному изменению яркости свечения.

я так понял задача не в свечении, а в получении из ШИМа постоянного напряжения (или тока)

логика работы должна быть такой: если на одном светодиоде добавилось n-вольт, то на втором светодиоде убавилось n-вольт. Сделать это нужно задействовав только один контакт микроконтроллера.

Напряжение для светодиода имеет ограниченный смысл. Есть напряжение и ток зажигания. Изменение скважности импульсов приведёт к изменению средне-выпрямленного значения напряжения.

если эти светодиоды например в составе оптопар должны через фоторезисторы как-то управлять звуком, то нефильтрованный шим не прокатит.

ТС, если хочет получить точный ответ, должен точно сформулировать задачу.
 Вот например: я забыл пароль от аккаунта Google. У меня есть сим-карта, которую бесплатно дали в аэропорте Туниса. Номер неизвестен. Она на 3 минуты. Т.е. аварийная. Если я с неё отправлю СМС на другой телефон, то, вероятно, деньги кончатся мгновенно. Как положить деньги на заграничный счёт, я не знаю.
Чешу репу.

in_text, как-то так. Номиналы резисторов и тип транзисторов изменить на нужные.




Да, есть задача регулировать громкость через два фоторезистора.

тогда нужен инвертор, чтобы пропустить через него ШИМ и получить два ШИМа противоположных, затем каждый отфильтровать
то есть типа так http://tinyurl.com/swvyey3

... и добавил:

in_text, как-то так. Номиналы резисторов и тип транзисторов изменить на нужные.

а фильтрация? что будет со звуком если там например шим 500 герц? может конечно на фоторезисторе отфильтруется, но это же не факт

... и добавил:

in_text, а что за микросхема? атмега?

... и добавил:

и какие оптопары

... и добавил:

и вообще что за секретное устройство

... и добавил:

типа электронный потенциометр? а куда его втыкать? по идее можно управлять громкостью и только одним фоторезистором (при помощи ОУ)
