trengtor, Кстати, подумалось - там же Мюты есть на Мастере как-раз. Если полевик прошило, то может и влиять. Копни это место.

trengtor, расскажи как пофиксишь, интнресный барабашка.

Добрый вечер!

Парни, кто сталкивался с подобной проблемой:
Собрал спикерсипулятор по схеме маршалла на двух TL072, и усилитель для наушников на TDA2822 по типовой схеме из даташита. Всё развел и поместил на одной плате с общим стабилизированным питанием 9 В. Блок питания тоже на этой же плате, типовый - мост-электролит-стаб LM7809-электролит.
Проблем, собственно, вот в чём: отказывается, собака, работать вместе в связке. По отдельности и спикерсим и усилитель рабочие  На вход усилителя подавал сигнал со спикерсима перемычкой на плате (специально так предусмотрел, чтобы потом через разъем соединить, для возможности иметь отдельно выход со спикерсимулятора.
Пробовал подключать гитару на вход спикерсима, а выход с него в звуковуху - пашет  . Подключаю гитару на вход усилителя для наушников, на его выход, собственно, наушники - пашет, собака  Как только соединяю в единую цепь - разваливается  . При выкрученном в ноль потце громкости - шипение, мол, работает, но сигнала, естественно нет, т.к. через пот он сидит на земле. Начинаю по чуть выкручивать потц - пару щелчков, и тишина. По ощущениям - усилитель запирается. Но почему, блин
Может в общем питании собака зарыта? Может нужен разделительный RC-фильтр (питание на оба устройства просто разветвил параллельно дорожками). Или между выходом симулятора и входом усилителя нужна развязка.
Блин, весь мозг себе вынес, не могу дупля отбить.
Помогите, пожалуйста!

ЗЫ: если нужно, естественно, схемы, печатки и фото выложу.
По плате все норм - проверена, вымыта. И то, что в отдельности устройства работают, говорит о том, что всё по-честному там.

Выход-вход по постоянке развязаны?

Да. На выходе спикерсима конденсатор.

... и добавил:

Не люблю такие ситуации с полтергейстами.

Перережу дорожку питания, и попробую запитать от разных источников. Но есть чуечка, что может не помочь.

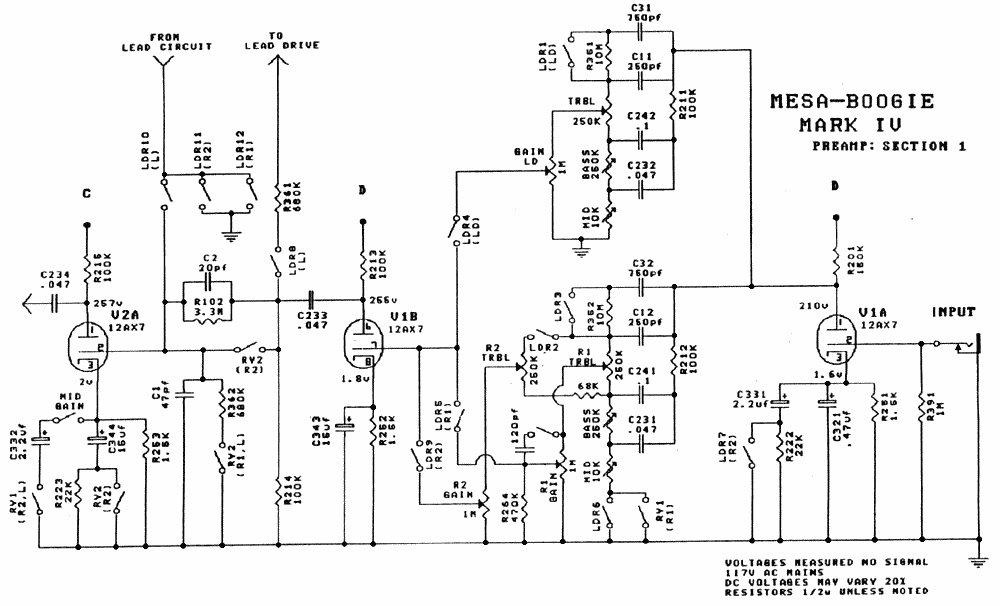

surfin bird, Проверить пот гейна и коммутацию по этому каналу, плюс катодные резисторы и т.п. Пройтись по лампам сверить режимы.

Спасибо! Непременно, с этого и начну. Настораживает, что во всех трех каналах, ситуация с потами гейна и адскими щелчками ( с не менее адскими низами ) при переключении каналов одинаковая.

ps Ранее сталкивался с похожими симптомом шорохов-шкворчания при ремонте рп на окталках, но там причина оказалась простая - заменил лампу 6Г2 в преде унч и ок.

Камрады, привет! А может кто имел опыт с Гу 17 и примерно 400в на анодах, как она?

прибор не дорогой, не дефицитный, да и сильно ли необходим он в данной ситуации?

Этот прибор является абсолютно необходимым и незаменимым, как спасательный круг.
Без него можно долго и безуспешно барахтаться в своей проблеме, не имея ясного о ней представления

Чтобы выловить осциллографом и увидеть одиночный несинхронизированный импульс (всплеск, выброс) я применял такой лайфхак: у советских осциллографов всегда был переключатель развёртки х1 / х0,1.
Если его зафиксировать в среднем положении, то линия развёртки превратится в точку нестерпимой яркости.
Уменьшив яркость до приемлемого значения, можно наблюдать за этой точкой и увидеть вертикальный хвост выброса из неё в момент появления импульса.
Рекомендую попробовать
