Лёха2009, 5В реле очень рекомендую питать от 5,5-6В. Они срабатывают намного надежнее, особенно если есть индикация на футсвиче и т.п.

А так да, диоды Шоттки и потом LDO любой удобный, лучше регулируемый. Сделать на выходе 5.5В и можно спокойно коммутировать.

На предмет притяжки и земли - по переменке как обычно подтягиваем. Если от постоянки будут только реле питаться, то там подтягивать ее не обязательно, но потребуется гальваническая развязка с землей. Тут внимательно.

Лёха2009, Электролит справа надо подальше от лампы. Все остальное без проблем. Нет там никакого дикого нагрева.

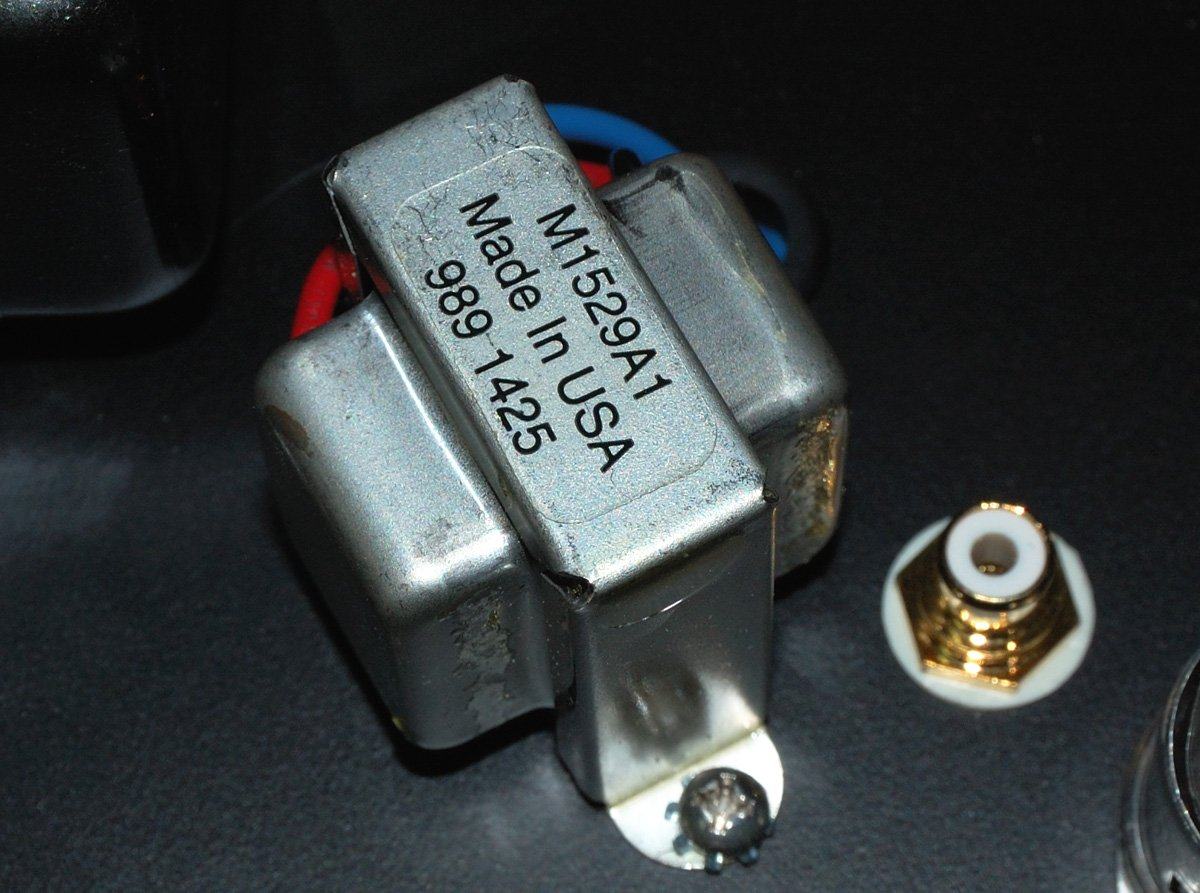

Алексей Ф, По виду типовой для ревера. Сомневаюсь, что там что-то отличное от 22к на 8-10 ом.

AZG, может быть и 200 ом, и 11к и еще какие-то встречались. У ревера этого турка вдруг пропала глубина и объем. Обвязка живая, если по приборам, лампы само-собой...
FINikk, спасибо, это я видел. Спеки Классиктонов канули в лета вместе с производителем. Везде редиректы

...Спеки Классиктонов канули в лета вместе с производителем. Везде редиректы

Я, когда все это началось, на всякий случай выкачал весь из каталог. Так что если нужен - стучись А я за одно тебя про турка пораспрашиваю, а может и подскажу что

alkuz, Так может на я или г диск положить?

у меня это на М (mega) диске лежит . Напомни вечерком, скину

Алексей Ф, alkuz, ДА, все это интересно! Не забывайте, друже!
