Встаньте тестером на шину питания, хрястните на гитаре полновесный аккорд и зафиксируйте, на сколько просело напряжение - на 1%, на 10%, на 20%?
Осциллографом увидеть процесс было бы максимально информативно, но на его наличие надеяться не приходится...

Напомнило мне главного инженера на моей самой первой работе. Он умудрялся без тензометра измерить натяжение тросов оттяжек мачты имея только кувалду и секундомер

если здание очень высокое, то даже тяжелый овцелограф будет испытывать сильное сопротивление воздуха и разгонится до постоянной скорости, все это внесет кучу неизвестных и результат будет неточный.


но у меня есть задача полезнее - хочу сделать простейший измеритель индуктивности на ардуине. для этого нужно посылать короткий импульс на колебательный контур, а потом эти колебания квадратировать через ОУ ну и соответственно измерять частоту на выходе.

вопрос в аналоговой части - придумал две схемы

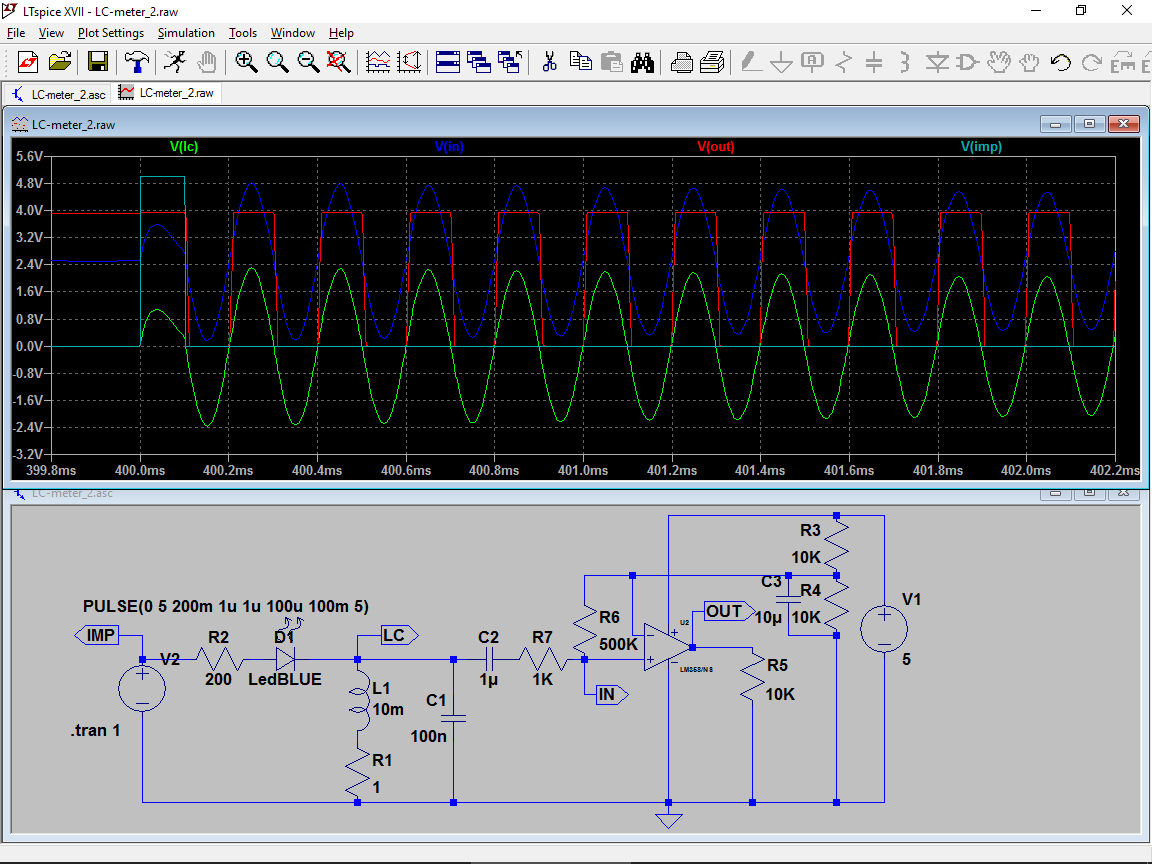

в одном используется светодиод чтоб не резалось снизу, а потом через конденсатор на подтянутый к полпитанию вход ОУ

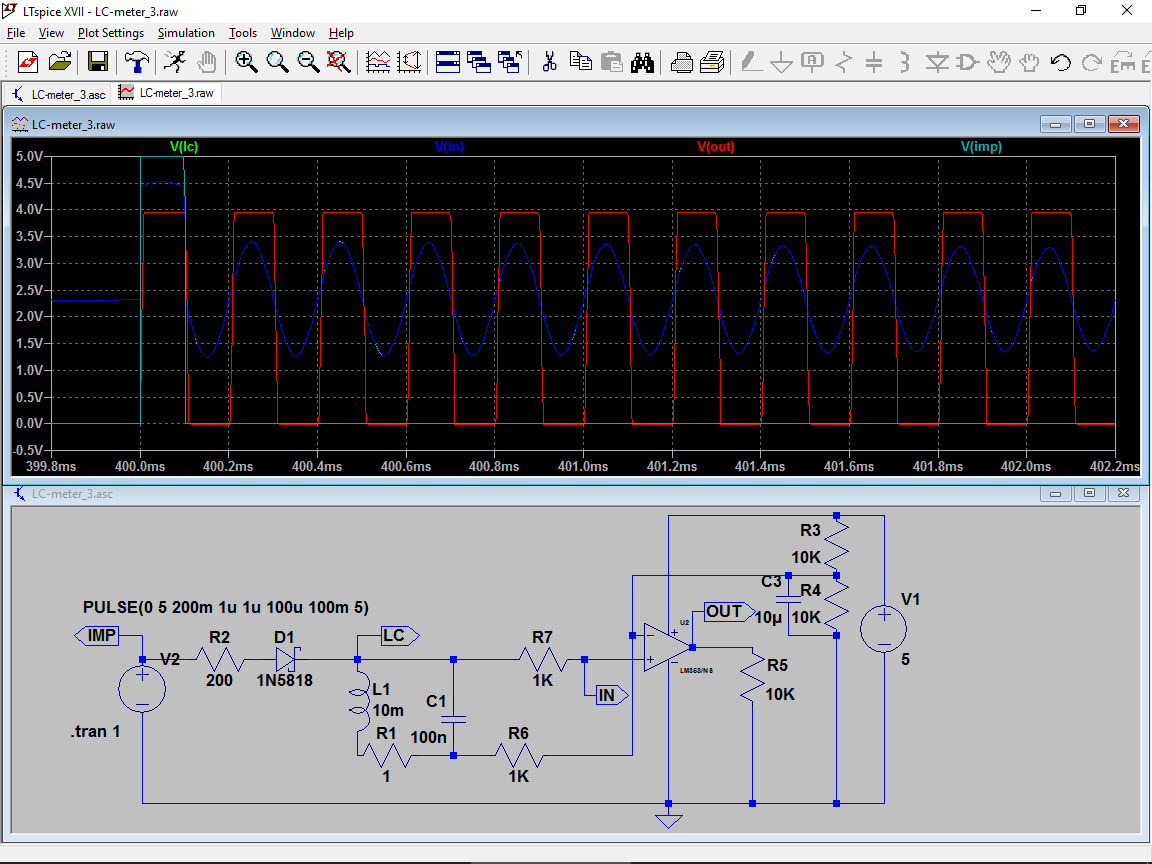

в другом к полпитания подтянут непосредственно колебательный контур путем некой подпорки снизу

R1 это типа сопротивление катушки

как лучше сделать?
в симуляторе и то и другое работает вроде неплохо.

как лучше сделать?

Купить готовую измерялку :

Ностальгически вспомнил, как полвека назад делал тестер. Жили тогда небогато, всё было в дефиците, а необходимость тестера я осознал довольно быстро.
На счастье, нашёлся один знакомый дяденька, который презентовал мне микроамперметр (правда, на его шкале были написаны какие-то неведомые мне Неперы, но шкалу я нарисовал себе новую), и из того микроамперметра я слепил себе тестер и сам его самостоятельно откалибровал. И жизнь пошла веселее!
Достигнув студенческого возраста, я купил себе уже тестер настоящий

"Более настоящий" есть, но он показывает то же самое, а места занимает гораздо больше

а esr он нормально измеряет?

Судите сами :

на его наличие надеяться не приходится.

и к сожалению катит(по привычке ли, абсолютно ли) только на ЭЛТ
А так вариант - просто через аттенюатор записывать на комп, потом смотреть ретроспекцию

На вступительном экзамене в советском ВУЗе задавали каверзный вопрос: "Как измерить высоту здания, имея осциллограф и секундомер?"

Байка
