во во   как а у него их там не мерено

Красная таблетка... Синяя таблетка...

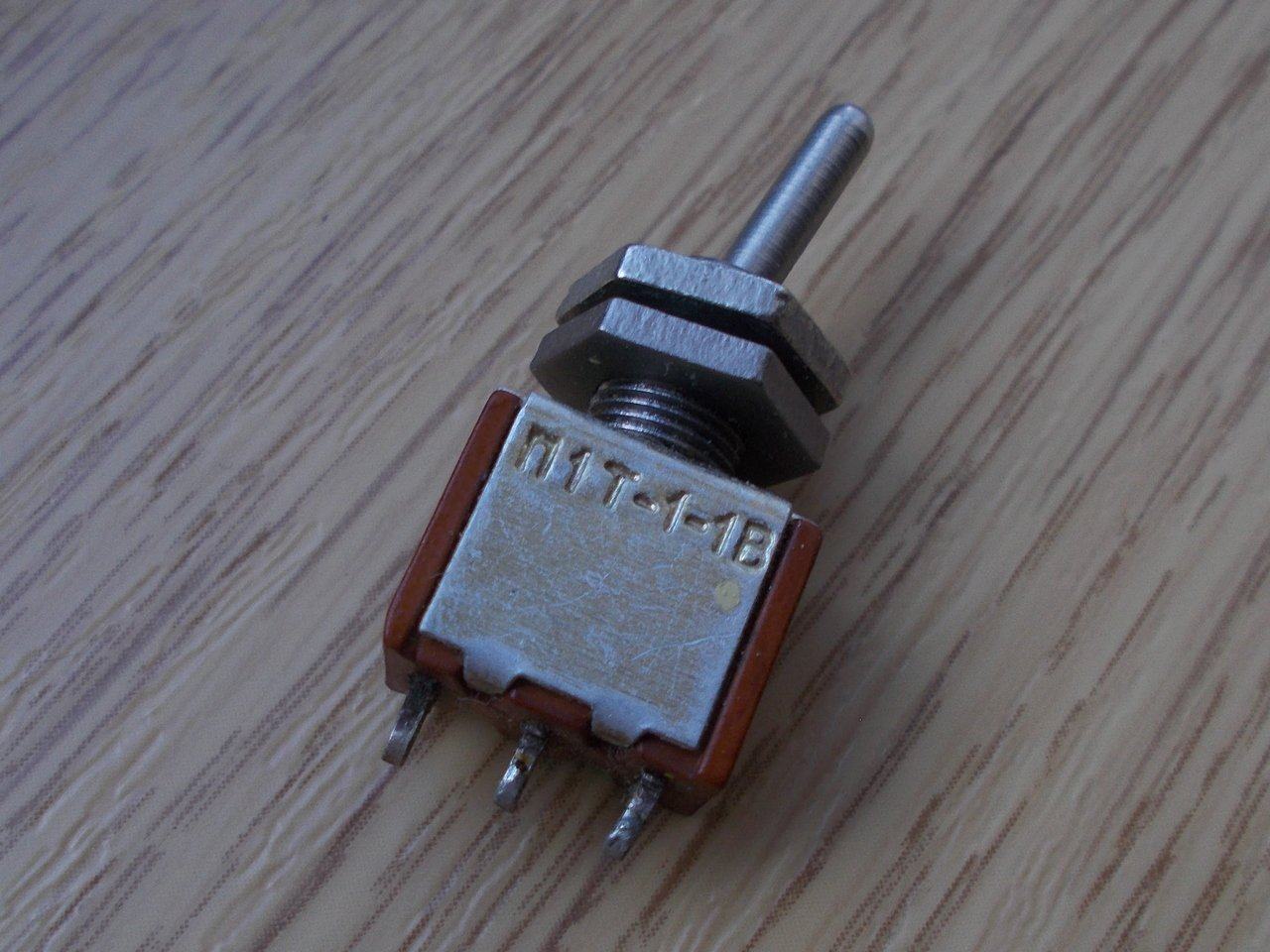

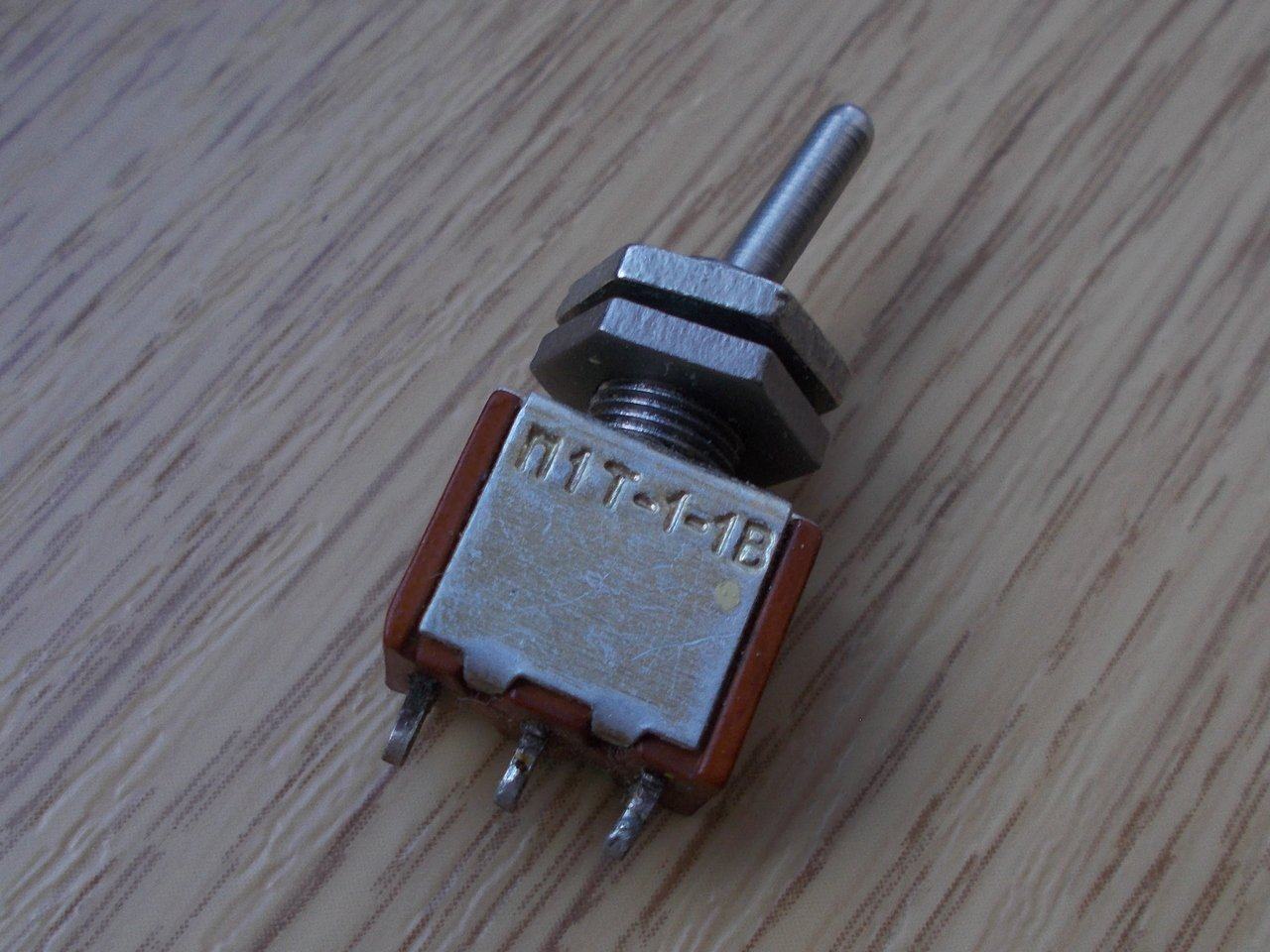

Единственные достойные тумблеры. Дорого, сцуко, но они того стоят.

Здравствуйте. Подскажите - на схеме Carvin VL100 Legacy обведены кондёры красным.
Не могу понять какие они - пФ, нФ или мФ..?

С67 с эмиттерного повторителя = 10 мкФ, а С69 в ООС = 10 нФ.

На звуковой частоте 1 кГц реактивное сопротивление 10 пФ = 16 МОм, 10 нФ = 16 кОм, 10 мкФ = 16 Ом.

Судя по примечанию в правом нижнем углу схемы, действительно - "все ёмкости в микрофарадах, если не указано иное".
Презенс здесь организован коррекцией вне обычной петли ООС.

Нашёл у Карвина в архивах монструозный перегруз на миллионе ламп :
https://el34world.com/charts/Schematics/files/Carvin/Carvin_00103c10mar92.pdf

N.P. это что? И можно поставить ли обычный электролит?

Это неполяризованный электролит. Заменить обычным в принципе можно, плюсом в сторону большего потенциала. Скорее всего к катоду в данном случае, если далее по схеме он подключается к каскаду на операционнике с двуполярным питанием относительно земли.

... и добавил:

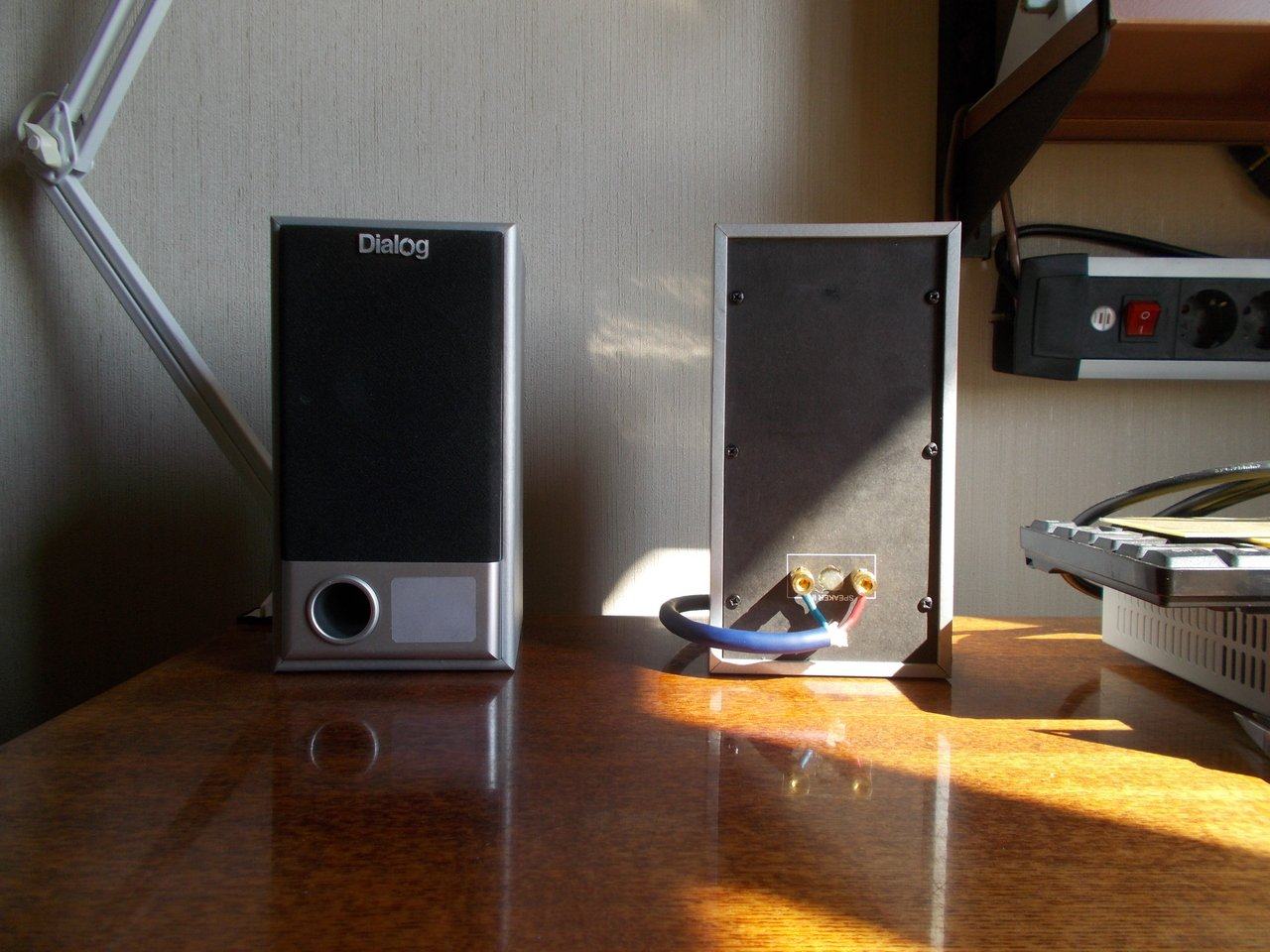

Вобщем, если собрать по человечески, законопатив все ненужные щели и дыры отверстия, то получаются ну очень даже неплохие колонки для небольшой комнаты

Кому не хватает букв на клавиатуре, но ещё не успели подружиться с альцгеймером, набирают на цифровом блоке клавы номера этих значков с зажатым альтом
"мю" - Alt+0181 - µ
Значок градуса -  Alt+0176 - °
Значок плюс/минус  - Alt+0177 - ±
Кто с альцгеймером уже подружился, может посмотреть коды значков в стандартной виндовой таблице символов

Кому не хватает букв на клавиатуре, но ещё не успели подружиться с альцгеймером, набирают на цифровом блоке клавы номера этих значков с зажатым альтом
"мю" - Alt+0181 - µ
Значок градуса -  Alt+0176 - °
Значок плюс/минус  - Alt+0177 - ±
Кто с альцгеймером уже подружился, может посмотреть коды значков в стандартной виндовой таблице символов

Я так коды юзал напропалую - даже период был во всех моих постах ль и нь писал сербскими однобуквами)))
 Потом родную клаву на ноуте залил кофе. она ...поднакрылась, и юзаю блюту_ клаву без нампэда
Но чтоmF это милли, ни за что бы не пропустил, у меня с этим строго

Нашёл у Карвина в архивах монструозный перегруз на миллионе ламп :
https://el34world.com/charts/Schematics/files/Carvin/Carvin_00103c10mar92.pdf

у меня как-то после ревизии оказалось бесхозных 20 6Ж9П и около того же 6Ф1П
 И как раз в то время где-то прошла инфа "АгатаКристи куда-то приедут попозже, ждут пока им тут сатуратор изготавливают"
Ну я взял на макете зафигачил из 10-ти 6Ф1П себе сатуратор
 На пределе перегруза очень хорошая читаемость, остальное как обычно - смысла нет в принципе, не играем же мы секундами обычно - именно они очень читаемы в данном случае(на предельном перегруззе имею в виду)
