ясно  понял

... и добавил:

если такой на шасси с верху

посадочное место под стаб надо или чуть фрезернуть, или пройтись шабером до голого металла

 и по краям пройтись  Помнят руки то Помнят родимые

https://www.youtube.com/watch?v=skm8kfqtGgE

Geezer, нафиг не надо, просто через пасту посадить плотно и все. Это не краска.

Периодически  задаю вопрос, какой на сегодня вариант дилея реализуем не сильно-сильно сложнее РТ?
Может какая-то спец-микросхема появилась? Чтобы это не было мини-компьютером? С сотнями деталей обвязок.
Может что-то появилось?
Сподвигают меня на эти вопросы вот такие устройства, где звук повтора чистый, приятный, прозрачный, без грязи.
Ну думаю, а вдруг?))

https://youtu.be/N8LSdTkmHwc?t=70

Коробочка, микрофон, дилей...

если по хорошему считать стаб, для себя то я делаю так:

При минимуме в сети (-20% от номинала) считаем нужное напряжение на входе стаба.
Смотрю "провалы" напряжения (не RMS на мультиметре). Чтоб они были не ниже У(стаб)+3В (317ая) +небольшой резерв
если ЛДО - можно 3В заменить на 0.5-0.7В

А рассеиваемая мощность на стабе - считаю по максимуму в сети (+20%)

Там напруга на входе стаба (теперь RMS)... она получится естественно где-то на 20% выше, чем расчетная...
минус напр на выходе стаба
умножается на максимальное потребление. Например, если есть реле - все "ВКЛ"
И этy мощность нужно рассеять на стабе+радиаторе.

если там 3-4 ватта, то считаю, что внутрях 40-50° на стабе должно быть не больше 70-80°. Итого 30° разницы.

При 3Ваттах нужен радиатор с 10°/ватт термосопротивлением.

А это уже не маленькая жестянка

просто если на радиаторе 80, то кристалл чипа будет уже за 100. Особенно если "клеить" без пасты и с непонятно какими прокладками.
Там вообще может быть так, что радиатор типа не горячий, а кристалл уже горит.

У 317ой например теплоОтвод кристал-корпус 5-7°/ватт... т.е. при идеальном термо-соединении корпус-радиатор, температура кристалла (при 3Ваттах) будет 15-21° выше, чем радиатор.

Если делать хорошую прокладку, на ней будет еще 1°/ватт термоСопротивление. т.е. кристалл 18-24° тепле, чем радиатор.

А если делать как попало - думаю понятно.

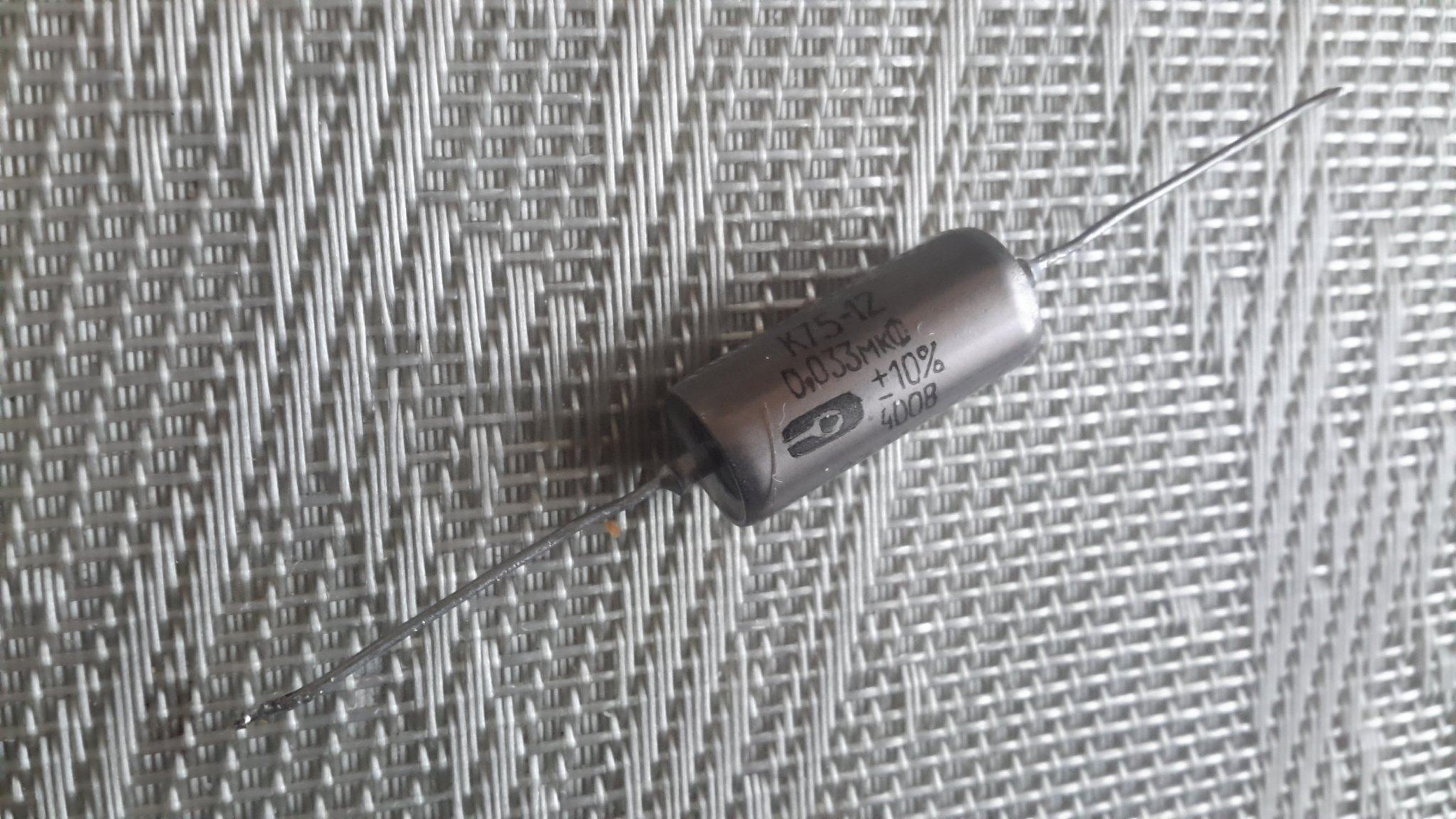

Пробовал ли кто к75-12  в ламповых усях?
