Автор Тема: Околокрафтовский флуд  (Прочитано 2855565 раз)

0 Пользователей и 4 Гостей просматривают эту тему.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8954
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #35160 : Апреля 01, 2023, 08:56:16 »
Цитата: Alex_SG от Апреля 01, 2023, 08:15:31

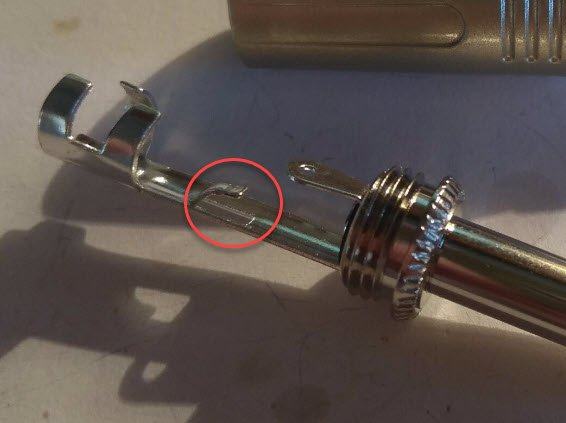

Spero_In_Inteligo, А в чём вопрос? там же лепесток торчит, чего обычно нет на простых китайских джеках... Или я что-то не понимаю?

На "обычных" джеках сбоку наплыв с ушком. и как бы все понятно.

А тут, то ли под обжим( :pozor:), то ли под пайку.

Цитата: AZG от Апреля 01, 2023, 08:29:40
Spero_In_Inteligo, Паял сотни этих джеков. По итогу стал пассатижами обратно этот контакт вдавливать и паять к основному хвосту. Так элементарно надежнее оказалось и сам по себе контакт дальше от зажима, что позволяет нормально обжать оболочку кабеля. Хвостик этот спасает только в случае маломощного паяла, которое не способно прогреть весь хвостовик.

Вот и я подумывал к основному хвостовику подпаять и все.

Но один фиг, конструктивчик сомнительный с этой площадкой ???

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95681
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #35161 : Апреля 01, 2023, 09:09:14 »
Spero_In_Inteligo, Ничего сомнительного. Хорошее решение. Но именно для типового ЭПСН-25 например.

Обжимная часть просто фиксирует кабель. туда паять не надо.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #35162 : Апреля 01, 2023, 09:10:44 »
Spero_In_Inteligo, там дырочка имеется. Вот в неё экран ты и запаяешь. А лепестки — просто фиксируют кабель.

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Околокрафтовский флуд
« Ответ #35163 : Апреля 01, 2023, 09:12:57 »
Лично я люблю вот такие Нойтрики:

Непосредственно джек состоит из ТРЁХ ЦЕЛЬНЫХ деталей - центральный контакт в виде сплошной железки, пластиковый изолятор и внешняя трубка.
Для пайки вариант конечно не самый удобный, но зато полное отсутствие клёпаных соединений в виде лепестков и прочего непотребства.

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95681
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #35164 : Апреля 01, 2023, 09:17:02 »
Alex_SG, G&H еще лучше. И с нормальной фиксацией кабеля. Я эти цанги не люблю.

p.s. Графитовый экран надо чистить...

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8954
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #35165 : Апреля 01, 2023, 09:21:10 »
Цитата: AZG от Апреля 01, 2023, 09:09:14
Spero_In_Inteligo, Ничего сомнительного. Хорошее решение. Но именно для типового ЭПСН-25 например.
Обжимная часть просто фиксирует кабель. туда паять не надо.
Цитата: trengtor от Апреля 01, 2023, 09:10:44
Spero_In_Inteligo, там дырочка имеется. Вот в неё экран ты и запаяешь. А лепестки — просто фиксируют кабель.

Я про одиночную площадку, под ней отверстие от вырубки этой самой площадки. Какая-то она мелкая, чтобы весь экран на нее паять. да и неудобно.
Про обжимные лепестки - вопросов нет. Мне бы и в голову не пришло туда что-то паять.

... и добавил:

Цитата: Alex_SG от Апреля 01, 2023, 09:12:57
Лично я люблю вот такие Нойтрики:
(нажмите чтобы показать/спрятать)
Непосредственно джек состоит из ТРЁХ ЦЕЛЬНЫХ деталей - центральный контакт в виде сплошной железки, пластиковый изолятор и внешняя трубка.
Для пайки вариант конечно не самый удобный, но зато полное отсутствие клёпаных соединений в виде лепестков и прочего непотребства.

Взял по наличию более менее.

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Околокрафтовский флуд
« Ответ #35166 : Апреля 01, 2023, 09:25:29 »
AZG, G&H это кто?  :rolleyes: гугель какую-то косметику показывает  ???
Графитовый экран нормально обрезан, флюс смыт, мегаометром жила с экраном не звонятся  8)
Хотя в целом согласен. Нужно. Но кабелю 20+ лет, возможно я тогда поспешил  :pozor:

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95681
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #35167 : Апреля 01, 2023, 09:30:17 »
Alex_SG, Надо именно чистить. Кабель таки внутри шевелится, особенно с этими цангами. И в хороший момент графит попадает на центральный контакт и привет. Лучше исключить.

https://www.ghplugs.com/ - странно, что не знаешь.

Spero_In_Inteligo, Так зависит от кабеля. В любом случае экран надо зажгутовать и отогнуть. Получается в среднем многожила 2-2.5 квадрата. Норм можно на это безобразие напаять. Но надежнее все же сплющить и паять напрямую к хвосту.

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8954
  • Код пишу, на досуге на проволоку нажимаю.
Re: Околокрафтовский флуд
« Ответ #35168 : Апреля 01, 2023, 09:33:33 »
Цитата: AZG от Апреля 01, 2023, 09:30:17
Spero_In_Inteligo, Так зависит от кабеля. В любом случае экран надо зажгутовать и отогнуть. Получается в среднем многожила 2-2.5 квадрата. Норм можно на это безобразие напаять. Но надежнее все же сплющить и паять напрямую к хвосту.

GS6 Canare

Ды вот я так и думал, "в лодочку" этого большого контакта.

... и добавил:

а вот резиночка которая на крышке, она под кабель подбирается(т.е. есть разные джеки) или...?

у банзая вообще грустно с тех доками артикулов.
« Последнее редактирование: Апреля 01, 2023, 09:35:48 от Spero_In_Inteligo »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Околокрафтовский флуд
« Ответ #35169 : Апреля 01, 2023, 09:38:42 »
Цитата: Spero_In_Inteligo от Апреля 01, 2023, 09:33:33
GS6 Canare
:alc: как и у меня на фото :)
Зачисти графит, а то AZG, ругаться будет :)

Цитата: AZG от Апреля 01, 2023, 09:30:17
https://www.ghplugs.com/ - странно, что не знаешь.
Каюсь, не сталкивался...

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #35170 : Апреля 01, 2023, 10:03:21 »
Цитата: Spero_In_Inteligo от Апреля 01, 2023, 09:21:10
Я про одиночную площадку, под ней отверстие от вырубки этой самой площадки. Какая-то она мелкая, чтобы весь экран на нее паять. да и неудобно.

Заводишь под этот «лепесток» скрутку экрана и пропаиваешь.

Оффлайн AZG Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 95681
  • Санкт-Петербург
    • AZG CUSTOM
Re: Околокрафтовский флуд
« Ответ #35171 : Апреля 01, 2023, 11:04:22 »
trengtor, лепесток слишком близко к обжиму. Проще его вообще нахрен. Паять экран желательно ближе к горячему контакту.

Alex_SG, Бывает... Реально самый мощный и неубиваемый вариант и по звуку все супер. Емкость минимальна. И цена радует.

Spero_In_Inteligo, Резинка там универсальная, до 7мм кабель норм проходит. Если толще, то резинку можно снять. Размер этого Амфенола один, вариантов нет.

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4843
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Околокрафтовский флуд
« Ответ #35172 : Апреля 01, 2023, 11:37:37 »
AZG, да нормально там всё, если правильный порядок операций: 1) паяем землю, 2) потом паяем центр и 3) только после этого обжимаем.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Околокрафтовский флуд
« Ответ #35173 : Апреля 01, 2023, 11:52:08 »
Шел 2023 год... Ветераны форума учились паять джеки  :pozor:

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Околокрафтовский флуд
« Ответ #35174 : Апреля 01, 2023, 11:55:33 »
alkuz, Да нормально. Вот когда ветераны начнут обсуждать как правильно спаять пару проводов, то...  :crazy:
Вот это будет интересно :popcorn:
