, как лучше ориентировать выходной тогда

Уровень наводки с силовика на разные положения звукового можно промониторить посредством наушников

https://guitarplayer.ru/equipment-craft/raspolozhenie-transformatorov-otnositelno-drug-druga/

Ещё,  близкорасположенный звуковой транс (особенно не лучшего качества) может негативно влиять на работу триодов преда (особенно V1 ) делая звук мутным, мыльным и тп

Ну и звуковой транс не следует располагать близко к входному гнезду ( чувствительным входным цепям ) уся

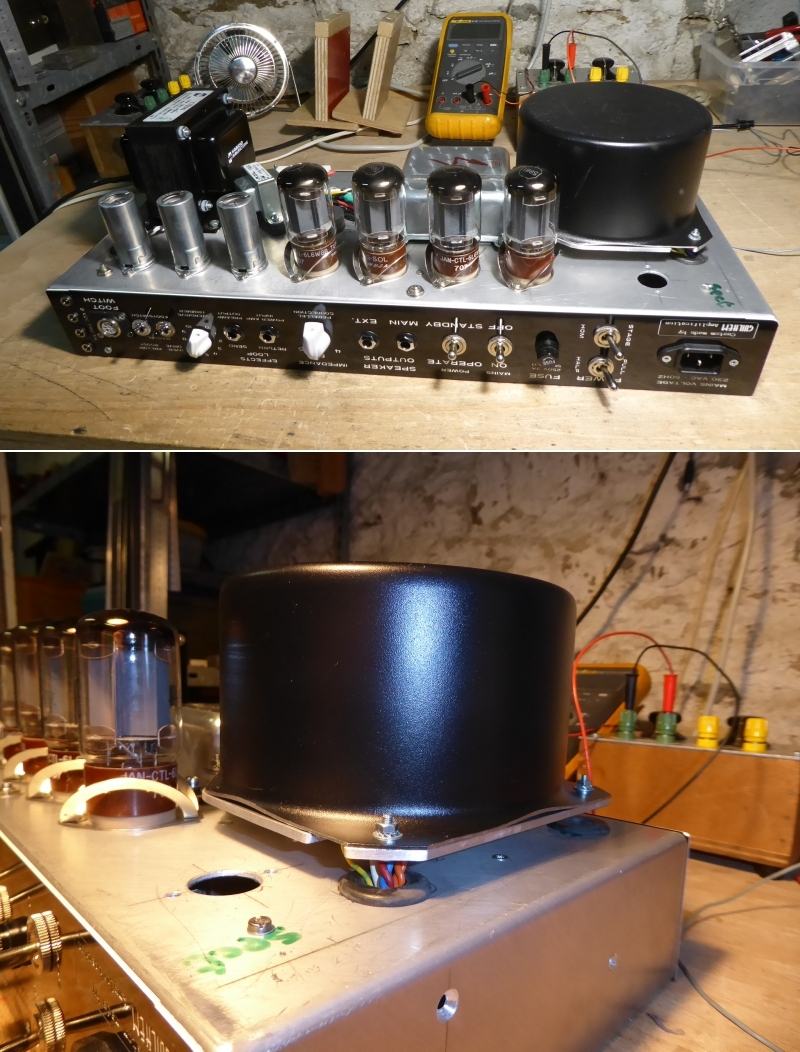

Прикольная картиночка попалась

Вроде как крышки для нормального тора вполне достаточно, к тому же непонятно  как быть с перегревом

https://aliexpress.ru/item/1005004384017752

Возможно получится сколхозить изделие  из огнетушителя или маслофильтра

Или, вот, ваще шикардос!

Сам ты пират
Корпоративный ключ на вин про

Наткнулся, возможно будет любопытно кому
https://github.com/yuvadm/guitar-effects-schematics

Через год два слетит
Старая схема развода-заработка

я хз где тарится уважаемый Финик, брал/беру за 200р 10ку, работает уже лет по 5 и больше.

Ну и звуковой транс не следует располагать близко к входному гнезду ( чувствительным входным цепям ) уся

Борьба с этим требованием может вынести неокрепший крафтовый мозг.
Звуковой - близко к входным гнездам нельзя.
Силовой  - близко к входным гнездам нельзя.
Опять - компромисс!!!!

... и добавил:

Подскажите подобное действительно может помочь от радиопомех?

Насколько я ничего не понимаю - здесь нарушен один из основных принципов РЭБ.
А именно - "земля" с входного разъёма пущена по оплётке сигнального провода.
Должен быть отдельный провод, а корпус гнезда - изолирован от шасси.
Вроде так во всех наставлениях пишут.

Оплетка цепляется к земле шасси  только с одного конца цепи.
Иначе возможно образование земляных петель .
Мне вот такой вариант кажется почти идеальным (фото не моё):

Это довольно неплохо сделано, кондер с короткими ножками, компактно. Именно от радио это поможет.
Можно сделать ещё немного лучше, в проводе от джека до лампы разделить землю и экран... двухжильный экранированный, микрофонный например. Витая пара - сигнал/земля и экран.
И соединить их прям на катодном резисторе лампы.
Кондёр с шасси на вход джека - это оч хорошо. Петли не будет, вернее будет только для оооч высоких частотах.
 на гитарный кабель собирается радио, и его нужно слить на корпус и в сеть, а не везти ко входному каскаду, где оно демодулируется на входном диоде.
Накоротко нельзя - это да. А вот кондер 10нан - гут
