....собираю кабинет отдаленно напоминающий сабж...

Вот если серьезно относиться к своим-же словам, то вопросы, заданные ниже, теряют смысл, по тому, что на основной результат влияния не оказывают, а эстетика - вопрос индивидуальный. Лучше направить усилия на конструктивные вопросы - как крепить, как стыковать, к чему крепить... В понимании этих моментов гораздо больше звука. Да и подсказать приятнее человеку ищущему суть, а не фетиш.

p.s.
Я кстати именно по видосикам и интернетам чертежи для своих кабов и делаю, и не считаю себя несчастным

Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты чудак на букву М!

Я бы сказал, объяснять будут, пока на форуме не примелькаешься, и "своим" не станешь))))) Но учитывая статистику по нубским темам за последний, поливание фекалиями не кажется таким уж несправедливым) (к этой теме не относится, вопрос, как вопрос, не вижу никакого криминала)

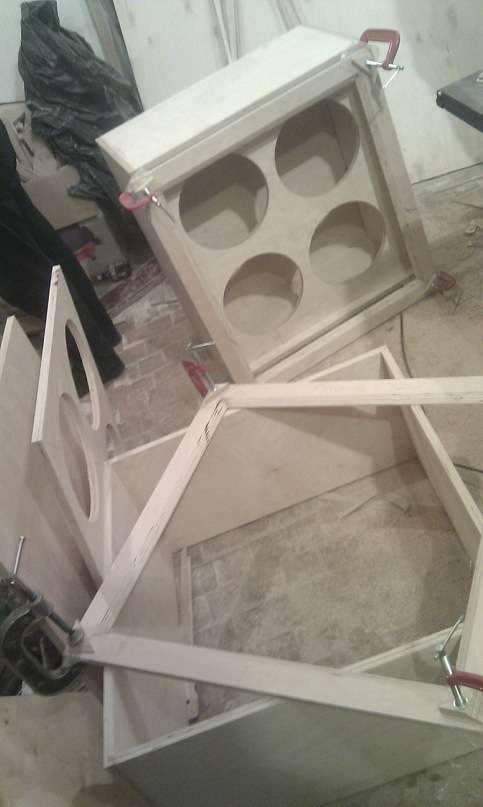

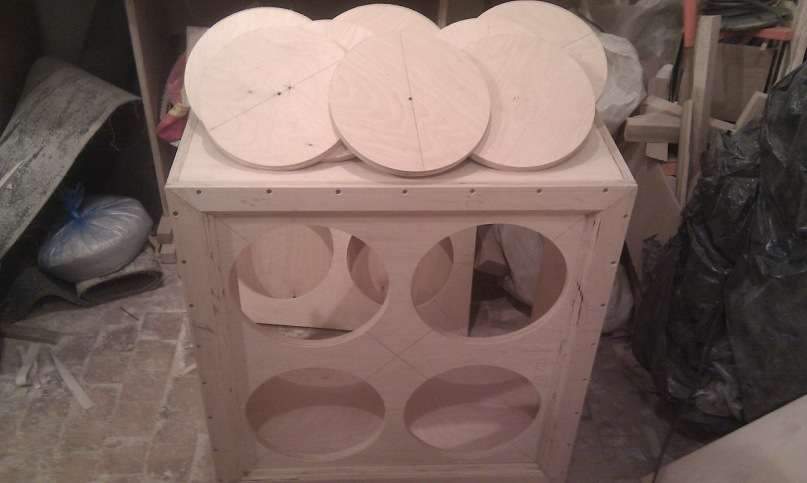

А по сабжу мне вообще сказать нечего, вживую оранжевых кабов не встречал пока. НО мне кажется, что эта косоугольная вставка с фаской не обязана плясать от толщины фанеры, а скорее всего просто вклеена отдельной деталью, типа как тут:

спасибо конечно, но к сожалению этот кусок инторнетов уже сгрыжен до костей, иначе бы не стал беспокоить уважаемое сообщество такими пустяками


я не исключаю два варианта сборки:
1. либо передняя планка 7см, а если привязать к их буржуйским величинам наверняка брусок какой-нить стандартный, типа 2"3/4(или 2"1/2) х 1"
2. либо вставка изнутри, как на матампах, получается : 18мм стенка + планка 5см (в буржуйских цифирях, например 2"х1"), в сумме так же около 7см вместе со скосом
но это лишь предположение, основанное на визуальных замерах

опять же по поводу скоса на чужеземных форумах проскакивало, что и не 45 градусов вовсе

з.ы.    а эстетика - что ж? - эстетика она же есть-что-есть и не отнять ...

Узнать ширину планки и скоса вполне можно по фото, зная внешние размеры кабинета.  У меня получилось что ширина планки полная (вместе со скосом) - 60мм, ширина скоса - 16мм.  С углом остается предполагать. Если толщина планки тоже 16, то угол 45 градусов.

ixusss, у тебя сама конструкция кабинета просчитана? Что к чему и в какой последовательности будет крепиться? Как и на что будет крепиться гриль? От это будет зависеть то, на сколько нагружена эта преславутая окантовка с фантиком фаской, а так-же ее реальная толщина и способ ее крепления к боковинам. Если нужны практические советы - выложи подробный четреж того, что и как ты планируешь делать с кабом в целом.

ixusss, если ты планируешь использовать эту рамку, как фактически несущий элемент, толщину лучше делать больше, не меньше двойной толщины фанеры. Хотя я в свое время крепил бафл в боковые стенки, а передние бруски служили просто упором.

ixusss, вполне может оказаться, что на фото ни разу не фирменный кабинет, а следовательно доверия конструктиву никакого.

... и добавил:

Кстати рассмотрел внимательнее все его фотки...
Вот на этой фотке отчетливо видно, что бафл крепится через брусок к боковой стенке, а передняя рамка используется как упор.



Сама рамка сделана из той-же 18мм фанеры, со скосом 45 градусов, почти на всю толщину. Что касается выборок, то они заметно упрощают сборку, и конструкцию в целом. Я практически все стыки так и делаю.
