lay6 правда

... и добавил:

вот только на выход микшера наверное надо будет вешать тумблер, джек размыкающий мне тут не подойдет, потому что там всегда будет воткнут джек на усилок

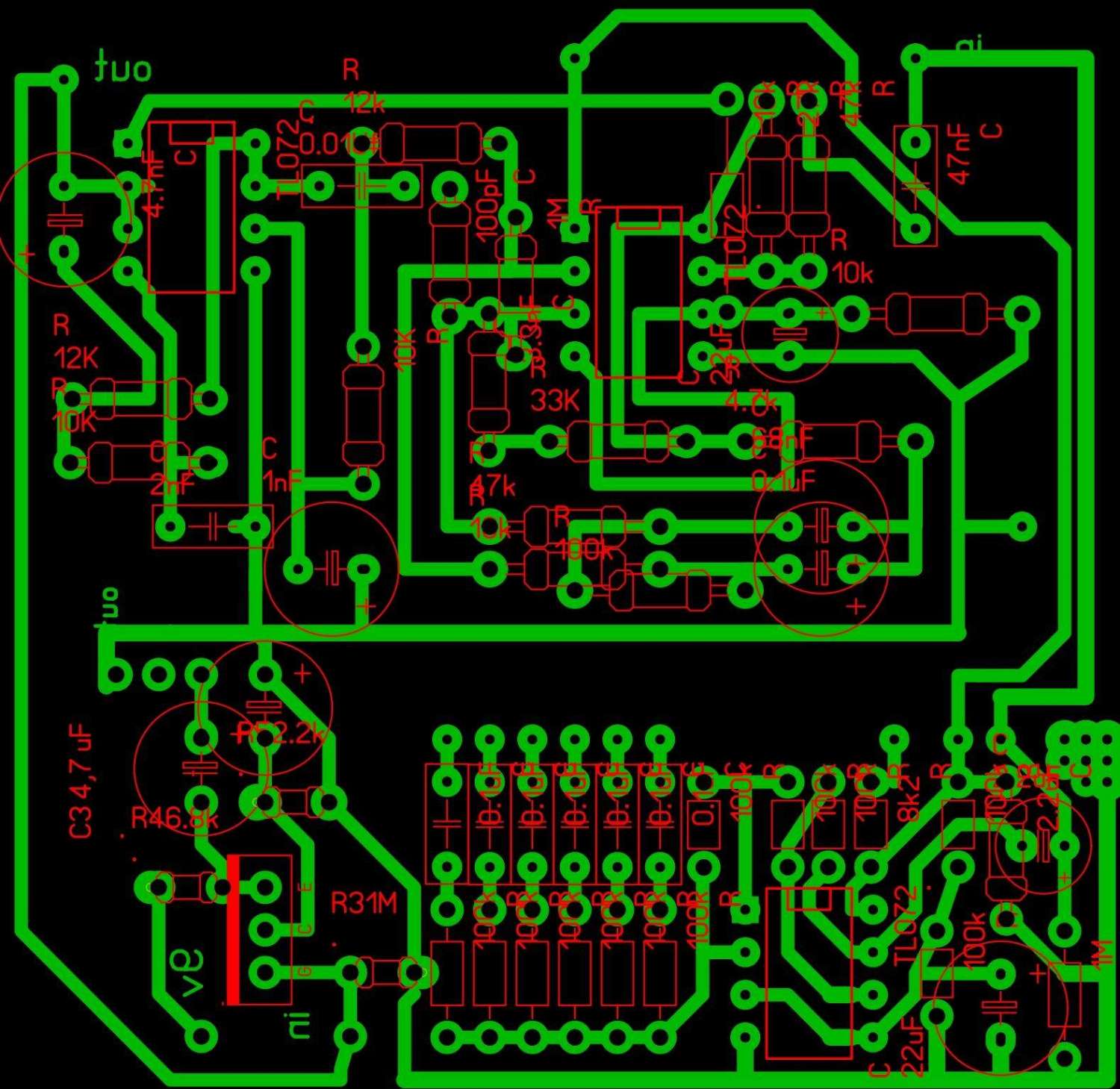

А почему на платах электролиты "залезают" друг на друга и в некоторых местах ещё и на соседние детали? Как их паять планируется?

Ошибок не нашел. Только вот действительно странно что многие детали налезают друг на друга - резисторы на конденсаторы, электролиты - друг на друга и тп...

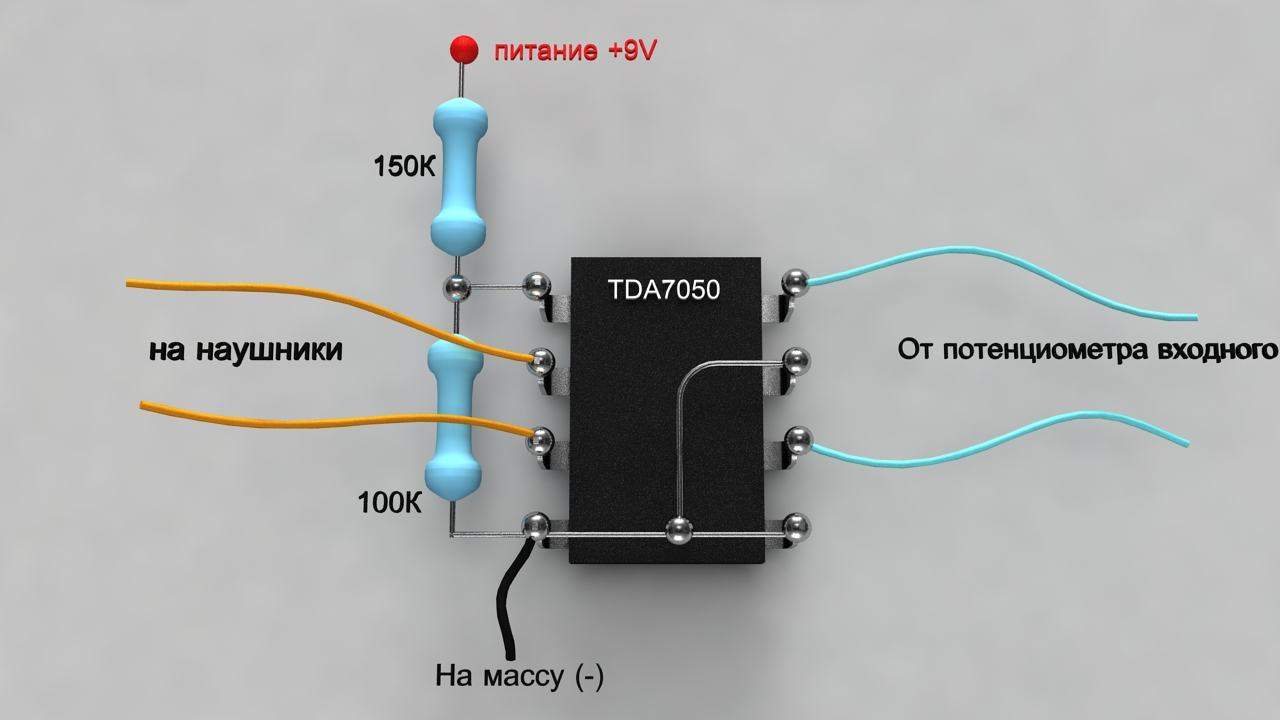

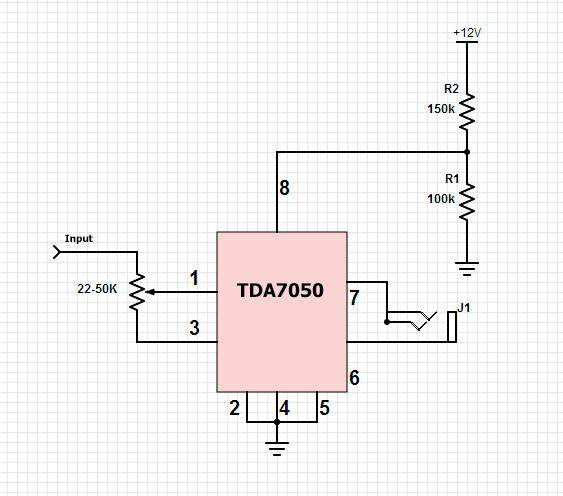

Насчет выхода для наушинков - есть вариант TDA7050 - подключать  по мостовой схеме, выход - паралеллить левый и правый наушник. см. схему - нужно только микросхема, пару резисторов для делителя, и потенциометр, который будет работать как регулятор уровня. Она конечно немного шипит, но для дома поиграть - вполне хватает.
Но - если вдруг будет мало по громкости - то закажи сразу еще - TDA2822, Конденсаторы электролиты на 100мкф, 10мкф  (на 16В хватит, по 3шт), парочку 0,1мкф (100nF) и один 0,01мкф (10nF) и пару резисторов на 4,7Ома (!) - тогда сможем собрать на ней - но она немного шумнее, хотя и немного мощнее.

Держи бибилиотеку к 6-ке и не мучайся ))

[Вложение удалено администратором в связи с изменением политики хранения файлов на форуме. Приносим свои извинения.]

Бустер на полевичке дает где-то +10дБ прироста по субьективным ощущениям, а этого может оказатся мало, при 32 омных наушниках. Поэтому - в связи с простотой и дешевостью микросхемки ТДА - делай сразу на ТДА.

по усю ушному - как-то так.





БП - не смотрел, можешь просто скриншот выложить сюда?

Дмитрий Желнов, у тебя делитель (два резистора 150+100к - образуют делитель напряжения), вполовину меньше напряжение питания будет. Не сгорит.

Второй рисунок верный, верхний удали, чтоб не путать народ.

Делитель на микросхеме дает напряжение питания на нее от 3,6 до 5В (при питании всего устройства 9 или 12В). по БП - нижний - правильный.

получается подать 12V можно и будет если что громче? в смысле если с 9V будет тихо
