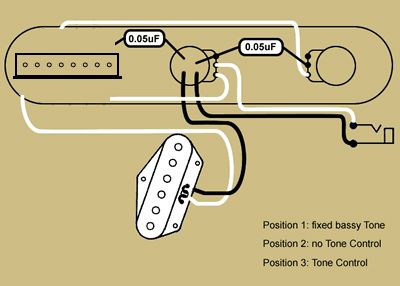

stillive, очевидно, что этот свитч - полный функциональный аналог телековского трехпозиционника. Не зная его схемы коммутации, никто тебе не нарисует, если, конечно, не имел дело с таким же. Нужно его прозвонить... после этого ты сам сможешь поставить на рисунке нужные цифирки

1

stillive, где живешь? Если в Москве - заходи, помогу. Если нет - не упрямься, - или купи тестер или найди знакомых с таковым... вся прозвонка - это пятиминутное дело, выяснить какие контакты замкнуты в  каком положении свитча... не требуется ни знаний ни спец. навыков

serste, спасибо, дружище, но я в Петербурге.

Hader, да нормальный переклюк, не надо гуризма, я всякие уже ставил. Лучше скажие как что делать. Попробуй найди в Питере 3хпозиционник типа 3-way Lever-action Switch.

Более доступный метод - батарейка,лампочка(или светодиод) и пара проводков

Hader, прочти 2ое сообщение.

Мужики, я не поверю, что с этими переклюками не сталкивался ни один из мастеров. такие стоят на кучах гитар, десятки проходили через руки мастеров. Я в схемах/резисторах мало что понимаю. Прозвон мне ничего не даст. Я гляжу на схему и понимаю, что не понимаю откуда и нафига там провода 1 из 3, соеденен с 5, идущим к 6. Был бы кто рядом, кто толково объяснит - я бы не парился. Хотя есть один такой, но времени возить куда-то нету, а следующую неделю я в командировке.

их как правило сразу меняют на более достойные или тупо прозванивают.
Прочитал второе сообщение, Ну и? Мультиметр у соседа возьми или купи, раз за паяльник взялся мультиметр должен быть как факт, по умолчанию. Или тогда вариант с лампочкой 6и - 9и вольтовой, если есть. У меня например нет.

Hader, я хорошо, почти отлично паяю (с детства к инструменту приучен разному), но только мне нужная конкретная схема, что куда, как в конструкторе ЛЕГО в схемах/мультиметрах (его режимах, возможностях, переключениях-настройках) я ничего не понимаю и даже боюсь за это браться без того, кто рядом может растолкавать его работу. Да и я сижу играю- слушаю Аквариум, могу вам экономический отчет сделать или расчет регриссионого анализа  но пожалуйста не СХЕМУ. Я ж блин и прошу подсказать-нарисовать что куда.
