Автор Тема: Peavey ValveKing из проигрывателя  (Прочитано 3073 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Peavey ValveKing из проигрывателя
« : Марта 18, 2019, 10:12:09 »
Всем привет. Решил значит собрать это чудо по ссылке. Все вроде собрал, но фон сильный, но это я списываю на монтаж. Но вот свист после середины громкости, который в конце превращается в захлебывающийся срач, я объяснить не могу. В чем может быть проблема? Лампы старые?
И еще сразу спрошу, какой можно трехполосник туда поставить? Пробовал от алембика, но бас не регулируется.
Заранее спасибо

https://youtu.be/6-AL-eiNkjc

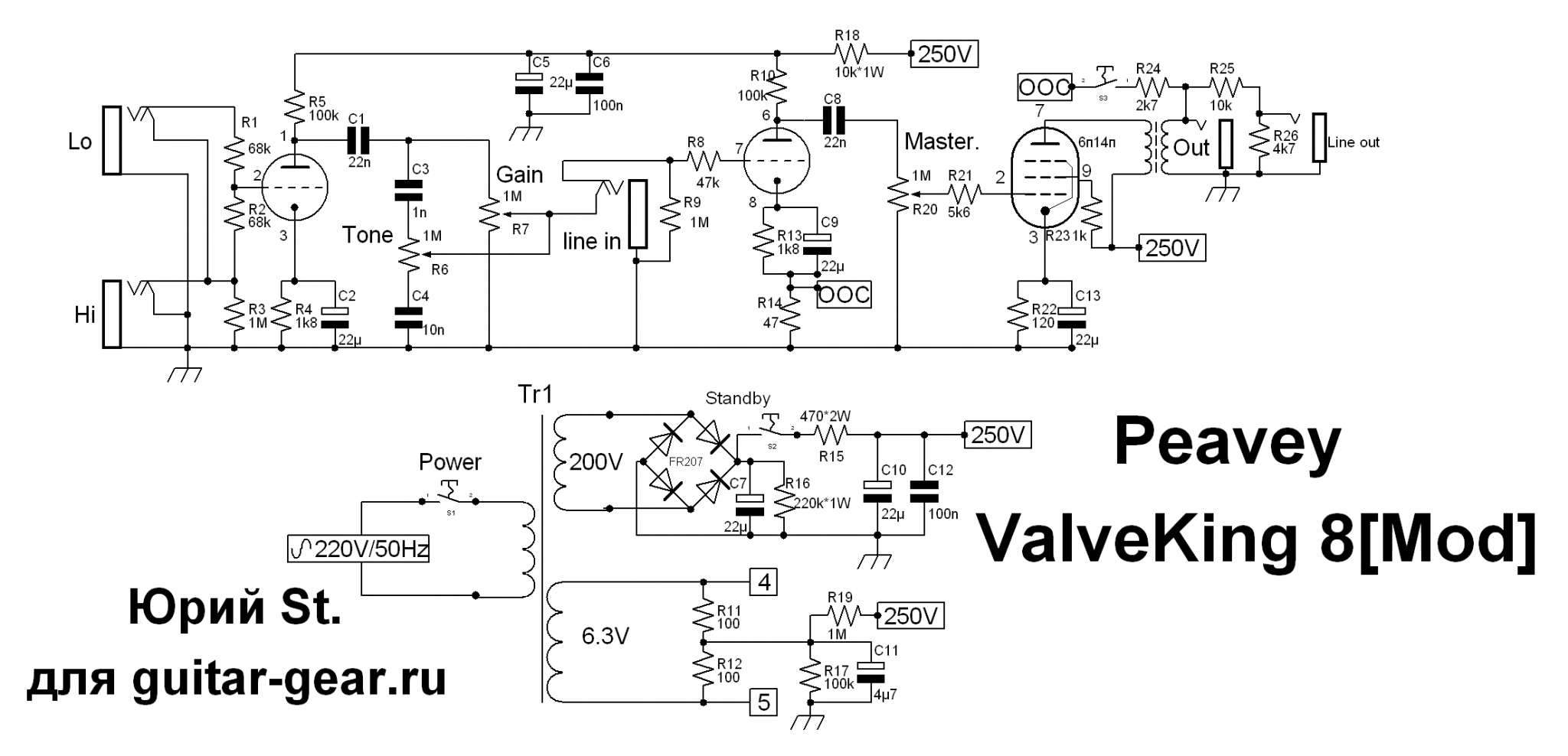

Питание как во второй схеме сделал
« Последнее редактирование: Марта 19, 2019, 16:35:55 от Artur19992008 »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Peavey ValveKing из проигрывателя
« Ответ #1 : Марта 18, 2019, 10:20:58 »
Свистит скорее всего из-за неверной фазировки выходного трансформатора. Перекинь где-нибудь выводы, либо на первичке, либо на вторичке :)

... и добавил:

Видос зачетный :pozor:
« Последнее редактирование: Марта 18, 2019, 10:25:10 от bottle »

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Peavey ValveKing из проигрывателя
« Ответ #2 : Марта 18, 2019, 18:46:53 »
Да, действительно проблема была с фазировкой, хотя специально смотрел как у этого челика в видео.

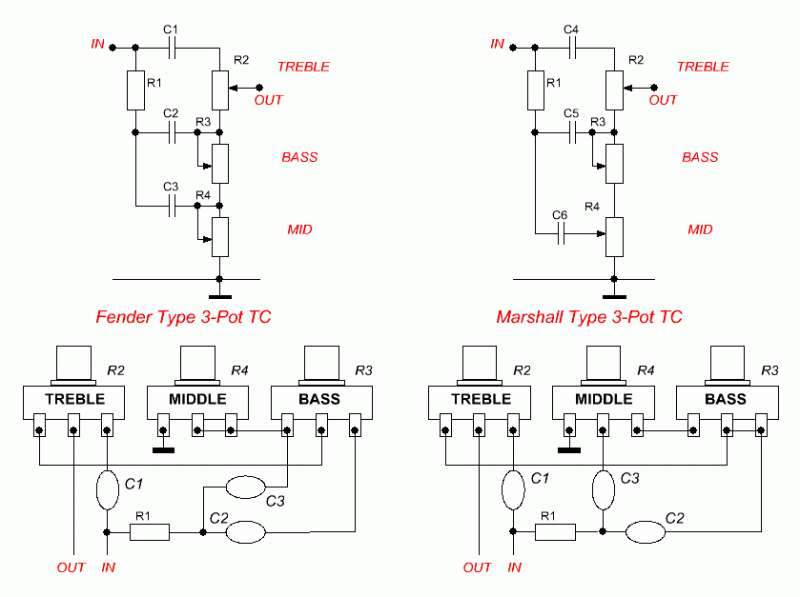

Темброблок поставил fender, с конденсаторами на 470p, 47n и 100n. Бас все равно очень слабо регулируется, хотя это может быть из-за маленького динамика, там в принципе низких нет.
Отсюда вопрос, как зависит емкость конденсатора от частоты?

Оффлайн Владислав Утюмов

  • Завсегдатай
  • ***
  • Сообщений: 410
  • Репутация: +34/-0
  • И со свечкой искали они, и с умом...
Re: Peavey ValveKing из проигрывателя
« Ответ #3 : Марта 18, 2019, 19:06:54 »
Не емкость от частоты. Частота среза зависит от емкости и сопротивления. Гуглите RC фильтры.

По темброблоку навскидку не посчитаешь. Поищите, по сети ходит программа для расчета темброблока.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2650
  • Репутация: +644/-27
  • Слабоумие и отвага!
Re: Peavey ValveKing из проигрывателя
« Ответ #4 : Марта 18, 2019, 20:46:59 »
   Фендеровский ТБ отлично басы рулит. Видимо, нужно смотреть правильность сборки. И, кстати, в фендеровском ТБ пикушка на 220 пФ, а не на 470. Хотя, на бас она не влияет.
   Почему бы сразу не собрать по схеме Fender AA764 ? Туда запросто добавить крутилку средних, тумблер брайта, и получится отличная схема.
   По поводу фона - вместо резистора в питании поставить дроссель. Должно помочь. Фон в такой низкогейновой схеме вообще не должен быть ни при каком раскладе. Только по питанию или при неправильной разводке земли.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7803
  • Репутация: +2273/-17
  • Atypique
Re: Peavey ValveKing из проигрывателя
« Ответ #5 : Марта 18, 2019, 21:13:46 »
Artur19992008, пошевели номиналы R1 и C2 в пределах -50%...+100%. Никто же не запрещает экспериментировать.
Рассматривай всякий конденсатор как резистор, чьё сопротивление увеличивается с падением частоты и уменьшается с её ростом:
1000 pF = 1590 k @ 100 Hz
1000 pF = 159 k  @ 1000 Hz
1000 pF = 15,9 k @ 10000 Hz

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Peavey ValveKing из проигрывателя
« Ответ #6 : Марта 19, 2019, 01:25:00 »
Засунул все в корпус. Темброблок заработал нормально. Но фон и все так же, причем двигая проводами фон не меняется почти, то есть не из-за проводов фонит.
« Последнее редактирование: Марта 19, 2019, 09:47:31 от Artur19992008 »

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2144
  • Репутация: +459/-6
Re: Peavey ValveKing из проигрывателя
« Ответ #7 : Марта 19, 2019, 12:28:43 »
Проверь землю, не отвалилось ли где.

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Peavey ValveKing из проигрывателя
« Ответ #8 : Марта 19, 2019, 13:03:24 »
Дроссель надо, сказали ведь уже :)

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Peavey ValveKing из проигрывателя
« Ответ #9 : Марта 19, 2019, 13:05:31 »
А можете тыкнуть какой дроссель нужен и вместо какого резистора его вставлять? Это первый мой ламповый усилитель)

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Peavey ValveKing из проигрывателя
« Ответ #10 : Марта 19, 2019, 13:08:53 »
Вместо R15, на несколько Генри, достаточной мощности.

Оффлайн Nunafig

  • Частый посетитель
  • **
  • Сообщений: 127
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Peavey ValveKing из проигрывателя
« Ответ #11 : Марта 19, 2019, 16:34:14 »
а мне одному непонятно, зачем в теме видос про кошачий корм?!

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Peavey ValveKing из проигрывателя
« Ответ #12 : Марта 19, 2019, 16:41:12 »
а мне одному непонятно, зачем в теме видос про кошачий корм?!
Интересно ютуб ссылки копирует 😁

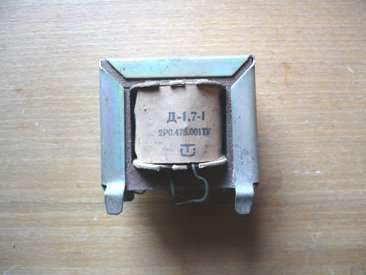

А по поводу дросселя, вот такой подойдет?

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Peavey ValveKing из проигрывателя
« Ответ #13 : Марта 19, 2019, 16:59:48 »
а мне одному непонятно, зачем в теме видос про кошачий корм?!
Не, я вчера тоже оценил :)
Причем ГП на работе читаю, ютуб заблочен, заморочился, в телефон ссылку скопировал, надо же человеку помочь ;D

... и добавил:

...
А по поводу дросселя, вот такой подойдет?
Если 1,7 - это индуктивность, а это, скорее всего, так и есть, может быть недостаточно по индуктивности, попробуй, если есть в наличии...

... и добавил:

Нормальный рабоче-крестьянский вариант - аудиоинструмент D20A, третья строка в прайсе: https://www.istok2.com/catalog/8/
Его хватит и по току, и по индуктивности :)
« Последнее редактирование: Марта 19, 2019, 17:10:52 от bottle »

Оффлайн Artur19992008 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • Репутация: +2/-0
  • GuitarPlayer.Ru fan!
Re: Peavey ValveKing из проигрывателя
« Ответ #14 : Марта 19, 2019, 19:32:28 »
А если поставить советский д51? Там 20 Гн и 140 мА. Больше - лучше? Место то есть в корпусе
« Последнее редактирование: Марта 19, 2019, 19:34:20 от Artur19992008 »
