И я подумал...
Всем привет Совершенно случайно подыскивая корпус по дешевле в пределах Москвы для футсвитча (надоело на репе пользоваться ручкой громкости для создания чистого/грязного звука), я наткнулся на этот замечательный сайт http://pedal-parts.com/ru/ (да, кстати, рекламой не занимаюсь и никаких целей не преследую, но думаю многим будет полезно и избавит от вопросов  ) Так вот, на нем-то я и нашел то что искал долго и спецом, а именно корпус для квакушки. Радости моей не было предела, и я при первой возможности тут же заказал корпус и вот такой индуктор http://pedal-parts.com/ru/wah-parts/fasel-red-detail надеюсь после нового года придет... Время для заказов я конечно не самое лучшее выбрал

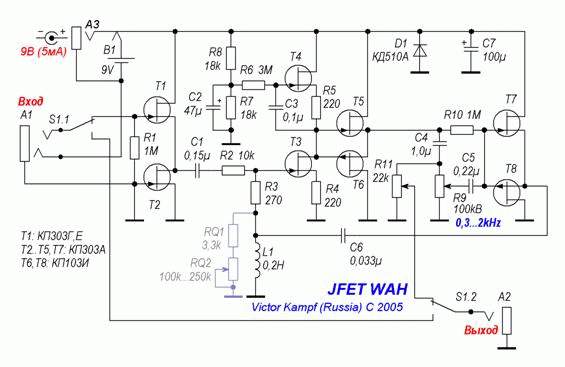

Теперь остался вопрос что засовывать в такой корпус? ну тут я немного "посёрфил" по ГП и нашел ссылку на вот такую штуку http://gtlab.net/gtlab2/readarticle.php?article_id=40
Статья меня заинтересовала и я решил, что это очень даже не плохой вариант.
Итак, к чему это я все? Тему создал потому что нигде на ГП толком не нашел процесс создания кваки "с нуля", здесь постараюсь все обобщить, ну и просто поделиться опытом и повысить оный у себя  Хотя вроде в построении квакушки никаких вопросов возникнуть не может, но как показывает мой личный опыт... Так что так или иначе буду сюда периодически отписываться, принимать камни в свою сторону и все такое. К тому же когда знаешь, что придется выкладывать фото того, что делаешь, то сразу и качество повышается
Сразу пара вопросов: имеет ли смысл менять транзисторы на зарубежные? Просто как-то сложился у меня стереотип, что зарубежные приборы качественнее - меньше посторонних шумов и т.п., но полагаю что оно может быть ошибочным. а так планирую использовать как можно более качественные компоненты, делаю для себя, планирую пользоваться долго, хотя с другой стороны наверняка через какое-то время полезу что-нибудь переделывать

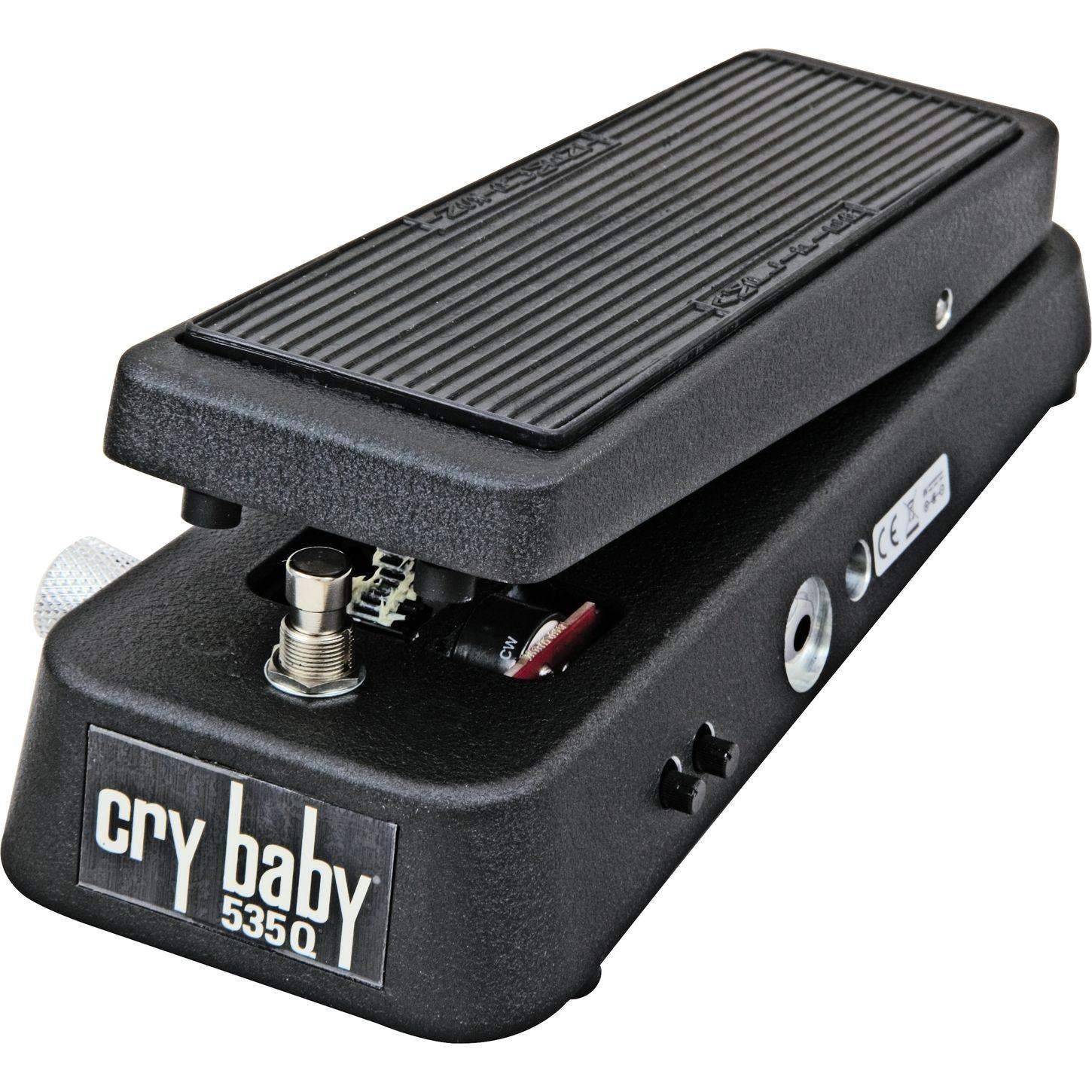

Влад Теремшонок, я так понимаю, корпус, индуктор, плюс пересылка, это уже где-то приближается к цене БУ-шного оригинального CryBaby...

Поделюсь опытом и отвечу на вопрос.

Собирал такую штуку, только с оптическим управлением (была в распоряжении квакушка от Морли на Т-мосте, ее и распотрошил). Смысла менять отечественные транзисторы на импортные не вижу, кп303 весьма хороши и доступны, схема не шумная, особого выигрыша не получишь. В схеме есть нюанс, не указанный в статье - после сборки, даже если досконально выполнишь все рекомендации, высока вероятность получить возбуд, для устранения которого советую перед катушкой поставить подстроечник на 100-220 Ом реостатом и покрутить слегка. Учти индуктивность твоей катушки - в схеме она равна 0,2 Гн, а Red Fasel, ЕМНИП - около 0,5...0,6 Гн, для таких катушек в статье есть свои рекомендации. Если таки будешь сам мотать катушку, то пропитай ее парафином, может микрофонить.

П.С.: Еще относительно замены транзисторов на зарубежные: в схеме 2 комплементарные пары кп303а-кп103и - может возникнуть проблема с подбором, см. комментарии в конце статьи.

Большое спасибо за советы! По поводу катушки - для начала попробую поставить "Фазель", с теми рекомендациями, которые даны в статье. По поводу транзисторов, идею понял.

Влад Теремшонок, я так понимаю, корпус, индуктор, плюс пересылка, это уже где-то приближается к цене БУ-шного оригинального CryBaby...

Да у меня и не стоит задачи получить максимально дешевую квакушку К тому же здесь голый корпус, можно оформить почти как угодно  Дербанить оригинальные кваки рука не поднимется - пусть ими пользуются люди которых в них все устраивает, все же как-никак кусочек живой легенды. Я просто занимаюсь тем чем хочется заниматься, ну и набираюсь опыта

Так уж получилось, что я в один день посмотрел и этот фильм и увидел корпус
http://vk.com/video9589289_167042744
Cry Baby: The Pedal That Rocks The World

Влад Теремшонок, а просто ровно вырезать из листовой резины не достаточно будет? Ну или, в случае обострения эстетического восприятия, вырезать из придверного резинового коврика. Есть вполне себе забавные варианты:

  Будете смеяться - я не подозревал что есть готовые варианты Как то привык все сам делать. Я до того как увидел этот корпус, планировал, что когда-нибудь начну постройку с самодельным, гнутым А так - спасибо огромное за наводку, буду выбирать

Влад Теремшонок, В комплекте нет еще и и задней крышки для этого корпуса, а так я тоже присматривался...

... и добавил:

по сабжу да, проще вырезать чем выпекать что-то.

Про заднюю крышку в курсе, но ее сделать не проблема - надо только придумать как лучше нанести надписи, наверно будет иметь место шелкография с последующей лакировкой

Посмотрим... возможно да Все равно когда-то осваивать надо - очень уж это интересная и полезная штука

Кто-нибудь знает, как реализовать включение эффекта при нажатии на педаль? Может ссылки у кого есть ценные?
Т.е. чтобы эффект включался не по кнопке, а при нажатии и буквально 1 мм надавливании педаль. Типо switchless.
Но именно чтобы эффект выключался только в 1 крайнем положении, а в остальных был включенным. Вот, например, есть потенциометры с разрывом, но вроде только SPST...

Т.е. например, можно засунуть такой потц с spst как рабочий и поставить релюшку на dpdt... Но я в релюшках не шарил, все что видел много потребляют тока. Может какие малоточные есть...

Угу... осталось на смд сделать и в степлер запихнуть...
