Поделюсь своим опытом в постройке кваки. Катушку сам намотал, ушел час. Индуктивность мерил в магазине на крутом тестере, сейчас точно не помню, но в пределах нормы. Кстати провод из моторчика достал)). Собрал все в корпусе советской квакушки. Заработало, но при подключении к перегрузу квак кудато пропадал, становился очень не глубоким. Добавил повторитель на выходе стало лучше.
Сейчас хочу на Т-Мосте сделать, говорят менее капризная, квак всегда глубокий и смачный). Проверю)

http://cxem.net/software/calculator.php вот прога, там заходите в расчеты, индуктивность на ферритовом кольце.

А какая разница, броневой сердечник али кольцо? Кто то говорил что кольцо даже лучше, но не аргументировал, так что я не знаю так ли это.

Для фирменных броневых приводится AL value
Умножение этой величины на квадрат витков дает индуктивность.
Например RM-8 N87 без зазора имеет  AL= 3300 +30/–20% nH
http://www.epcos.com/inf/80/db/fer_07/rm_8.pdf

Поделюсь своим опытом в постройке кваки. Катушку сам намотал, ушел час. Индуктивность мерил в магазине на крутом тестере, сейчас точно не помню, но в пределах нормы. Кстати провод из моторчика достал)). Собрал все в корпусе советской квакушки. Заработало, но при подключении к перегрузу квак кудато пропадал, становился очень не глубоким. Добавил повторитель на выходе стало лучше.
Сейчас хочу на Т-Мосте сделать, говорят менее капризная, квак всегда глубокий и смачный). Проверю)

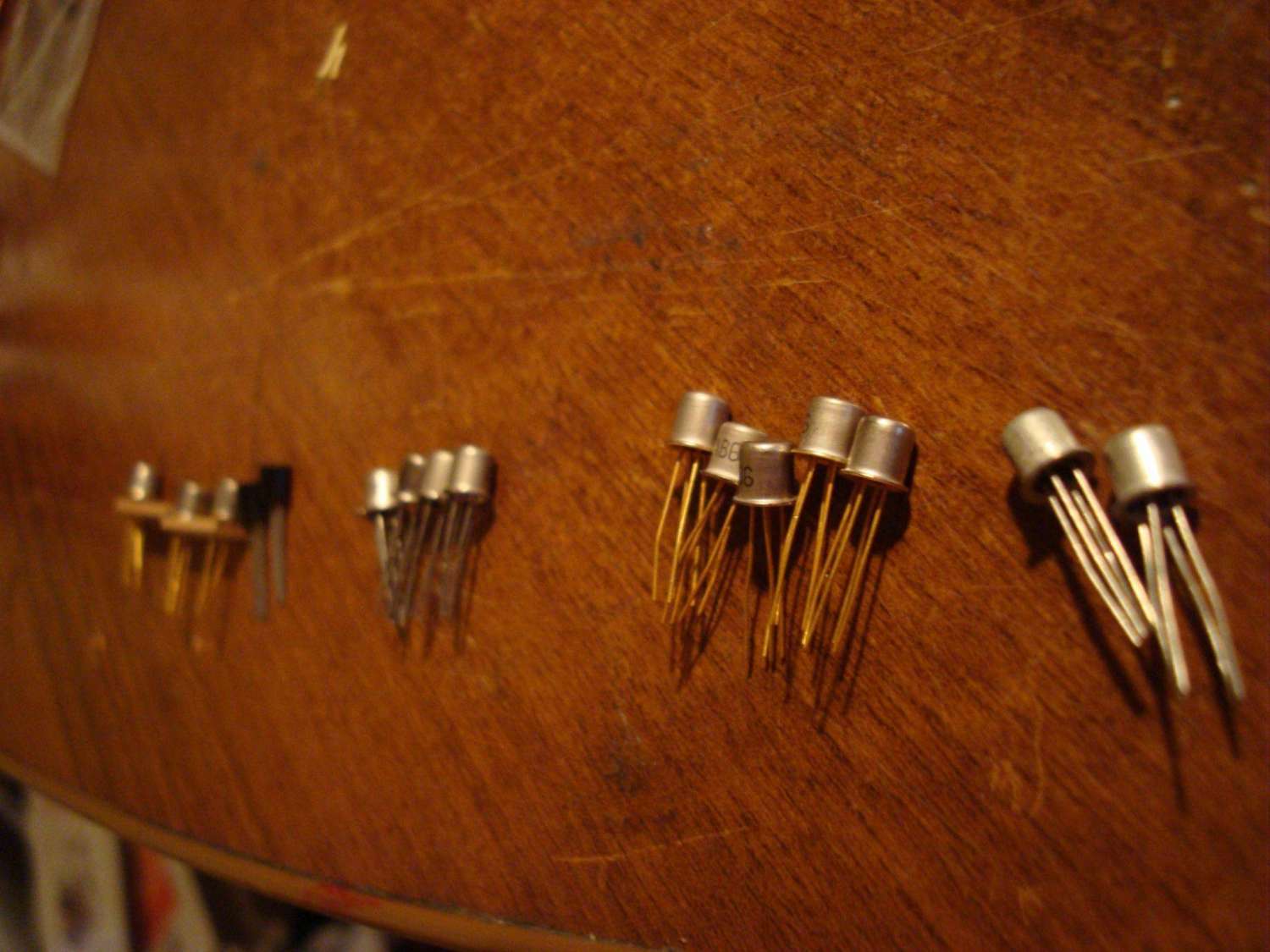

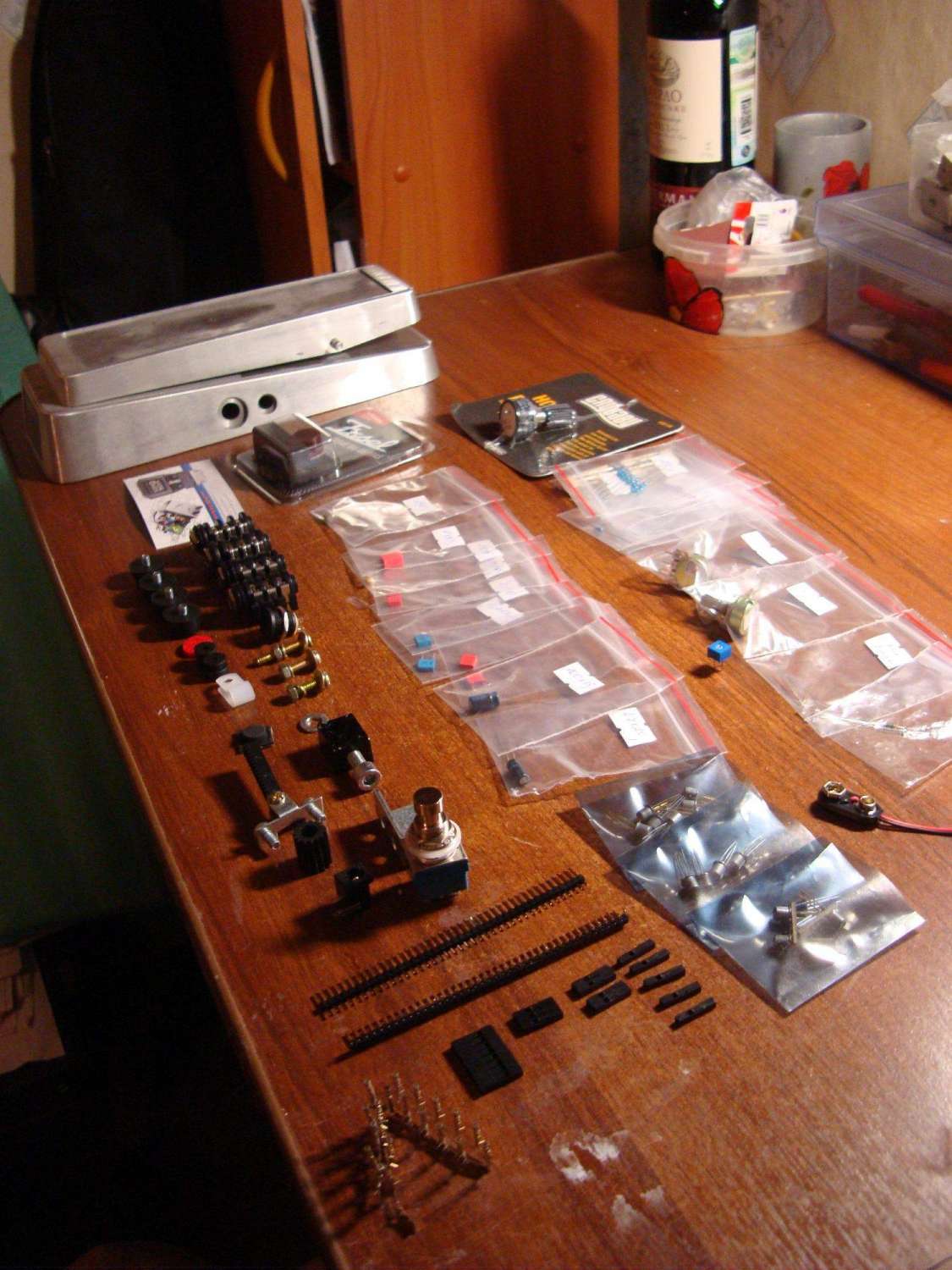

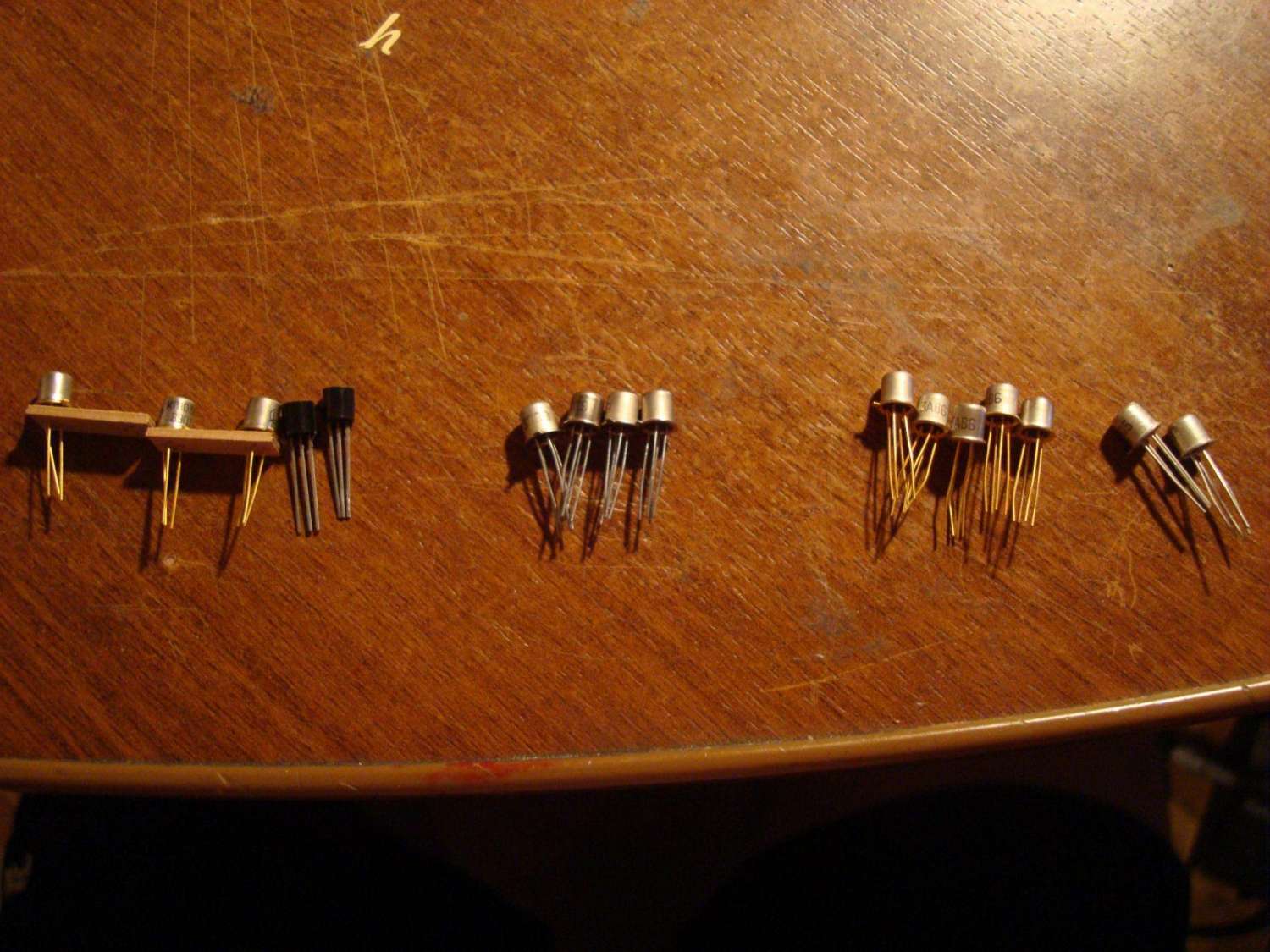

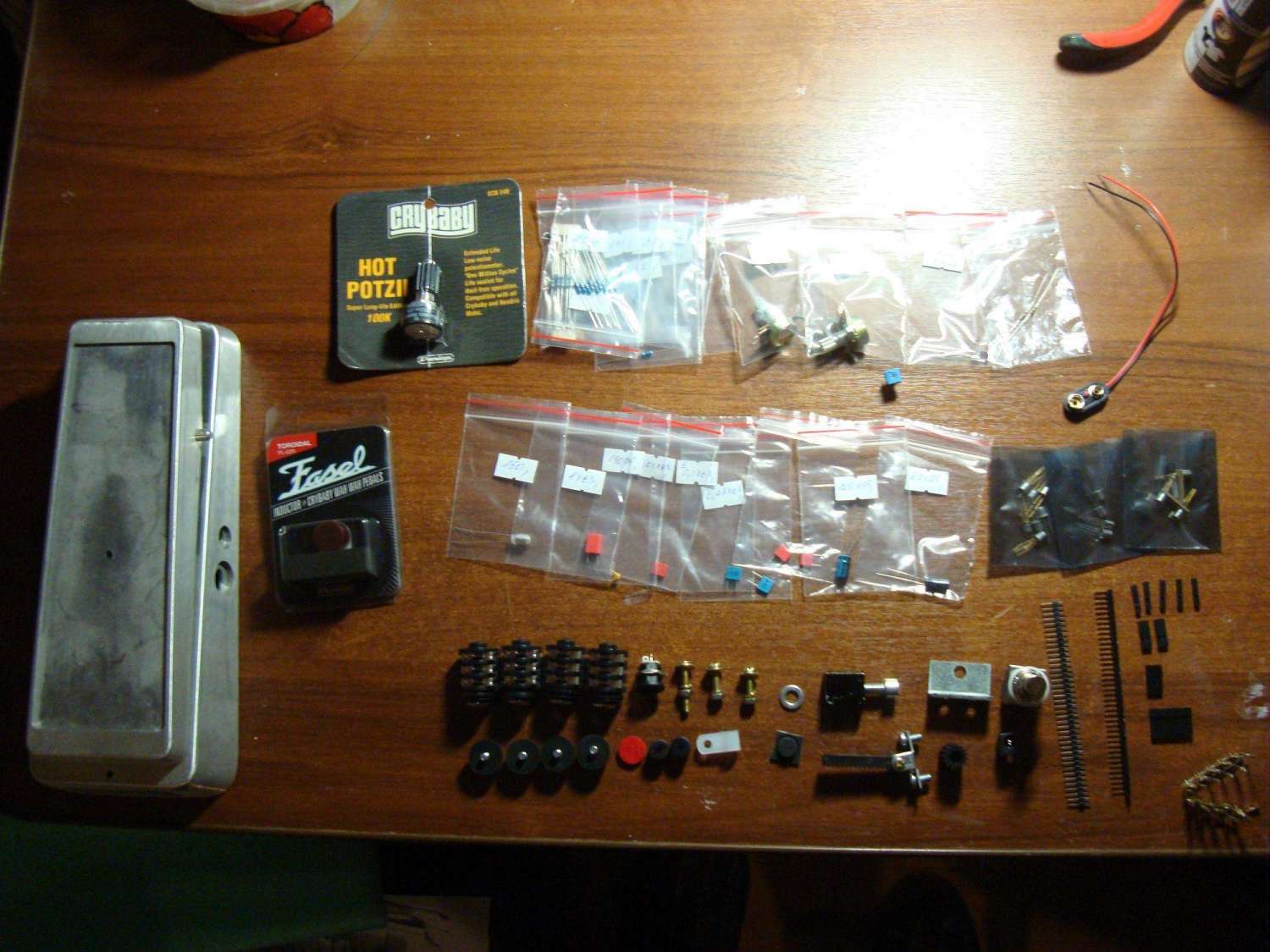

Да у этой "кваки" приличное количество различных "веселостей" Сейчас вот просматриваю различную инфу по этой схеме и понимаю, что проект обещает быть веселым  Ну ничего,  тут я так понял все проблемы в основном из-за низкого сопротивления и индуктивности контура, посмотрим как "квак" будет работать с "оригинальными" номиналами . Ну а так, закуплю побольше транзисторов, что бы было из чего выбрать, и как можно более качественные комплектующие, плюс постараюсь максимально аккуратно собрать - надеюсь в сумме это даст результат. Очень уж заинтриговало меня описание - вдруг она и правда стоит этих "мучений"? В крайнем случае всегда есть возможность запихнуть что-нибудь другое в корпус

P. S. Добавлю сразу сюда ссылки которые смог найти по этому проекту (вдруг кому пригодятся):
http://www.cvsch.narod.ru/jfetwah/jfetwah.htm
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1256022665/0
http://www.musicforums.ru/effectstalk_arc/1177696144_last.html
http://satriani.borda.ru/?1-5-40-00000226-000-0-0-1216658484
http://nesmoitri.3dn.ru/publ/1-1-0-11
http://karmusic.privetbb.ru/t18-topic
P. S. S. Как оказалось статей подобных моей не так уж и мало

Как то так...

Влад Теремшонок, детальки, это конечно хорошо, но я вот немного о другом хотел сказать - если я правильно понял аббревиатуру ЛКМ, речь идет об отделке  . Сразу хочу предупредить - красить алюминий и его сплавы (как впрочем и большинство цветных металлов) занятие крайне не простое. Т.е. про баллончики и тому подобное рекомендую сразу забыть. Не, ну заляпать для виду с их помощью конечно можно, но держаться нормально точно не будет. Надежнее и проще найти возможность покрасить порошком. Наверняка найдется по близости конторка занимающаяся алюминиевыми лоджиями или чем-то подобным. Как более сложный путь - использование специальных грунтов из области автомалярки. Есть два типа типа грунта для алюминия - кислотный и эпоксидный. Простым их применение на назовешь, но других вариантов обеспечить нормальное удержание краски на алюминиевом корпусе нет. Так что вот, как-то так
