Автор Тема: Педаль Кря-Кря (Wah-Wah/Cry Baby) (Прочитано 20061 раз)

Lucker · « **Ответ #30 :** Января 10, 2014, 18:15:53 »

А ты хорошо подумал?! Подумай! Надо ли тебе это.
В интернете ваха самая классическая металлическая стоит 3000руб.
А тут один корпус 1000, да ещё и возиться с ней.

Что в итоге получишь? Корпус такой же, схема обычная, качество всего будет отличаться и наверняка не в лучшую сторону.
Вот это реально фигней страдать...
Вот если бы ты хотя бы корпус сам сделал. Или дырок бы дофигища в ней и модов в неё засунуть, да раскрасить бешено...

Влад Теремшонок · « **Ответ #31 :** Января 11, 2014, 09:03:17 »

Уважаемый Lucker, а ты внимательно посты читал?

В первом и втором моем посте даны ответы на все твои вопросы

Lucker · « **Ответ #32 :** Января 11, 2014, 11:24:22 »

(нажмите чтобы показать/спрятать)

Цитата: Влад Теремшонок от Января 11, 2014, 09:03:17

Уважаемый Lucker, а ты внимательно посты читал? В первом и втором моем посте даны ответы на все твои вопросы

А ты внимательно прочитал мой пост?!
В первых постах ты собираешь оригинальную кваку с заменой пары деталек (причем собрать то любой может)... Мало того, ты ещё и открыто говоришь в первом посте, что будешь "делиться опытом и повышать свой".
На деле же ты убьёшь время, ничего интересного сюда не запостишь, и уж тем более "опытом сборки" не поделишься. Все, кто собирал хотя бы одну педаль в своей жизни от начала до конца, представляют как собирать педали. А квака с оригинальным корпусом - то же, в профиль... Кому это всё надо

Ну я только предупредил.

...Может ты всё же не станешь этого делать?! Не надо!
_ _

Кстати, сколько с педалпартса доставка в россию?... в деньгах
Сначала думал красивый корпус(правда пишут, что без нижней крышки...). Потом посмотрел ценник 1000руб и понял, что проще купить б/ушный квак и сделать из него педаль громкости...

И, кстати... чем балончик то плох?... если нормально подготовить поверхность и нормально нанести...

alkuz · « **Ответ #33 :** Января 11, 2014, 15:14:47 »

Цитата: Lucker от Января 11, 2014, 11:24:22

И, кстати... чем балончик то плох?... если нормально подготовить поверхность и нормально нанести...

Баллончик сам по себе ничем не плох, кругленький, красивый

А вот цветные металлы, в силу своих молекулярных особенностей, имею крайне плохую адгезию в краскам. Обыкновенная краска с алюминиевого корпуса счищается ногтем. Однако, если под "нормальной подготовкой поверхности" ты подразумеваешь процесс химического оксидирования в хроматных растворах, то да, тут ты абсолютно прав и это улучшает ситуацию

Lucker · « **Ответ #34 :** Января 11, 2014, 16:33:56 »

Цитата: alkuz от Января 11, 2014, 15:14:47

Баллончик сам по себе ничем не плох, кругленький, красивый А вот цветные металлы, в силу своих молекулярных особенностей, имею крайне плохую адгезию в краскам. Обыкновенная краска с алюминиевого корпуса счищается ногтем. Однако, если под "нормальной подготовкой поверхности" ты подразумеваешь процесс химического оксидирования в хроматных растворах, то да, тут ты абсолютно прав и это улучшает ситуацию

Оксидная плёнка - это молекулярная особенность?

Под нормальной подготовкой поверхности я подразумеваю процессы механической обработки и грунтовки в вакуумной камере.

Влад Теремшонок · « **Ответ #35 :** Января 11, 2014, 17:47:51 »

Цитата: Lucker от Января 11, 2014, 11:24:22

(нажмите чтобы показать/спрятать)
А ты внимательно прочитал мой пост?!
В первых постах ты собираешь оригинальную кваку с заменой пары деталек (причем собрать то любой может)... Мало того, ты ещё и открыто говоришь в первом посте, что будешь "делиться опытом и повышать свой".
На деле же ты убьёшь время, ничего интересного сюда не запостишь, и уж тем более "опытом сборки" не поделишься. Все, кто собирал хотя бы одну педаль в своей жизни от начала до конца, представляют как собирать педали. А квака с оригинальным корпусом - то же, в профиль... Кому это всё надо
Ну я только предупредил.

...Может ты всё же не станешь этого делать?! Не надо!

_ _

Кстати, сколько с педалпартса доставка в россию?... в деньгах
Сначала думал красивый корпус(правда пишут, что без нижней крышки...). Потом посмотрел ценник 1000руб и понял, что проще купить б/ушный квак и сделать из него педаль громкости...

И, кстати... чем балончик то плох?... если нормально подготовить поверхность и нормально нанести...

Кхм. Посмотри пожалуйста ссылку на схему по которой я буду собирать. От оригинальной кваки там только индуктор. Под "делиться опытом" я имел ввиду детально описать процесс подборки полевых транзисторов (ибо у полевиков своя атмосфера), покраски и общей отстройки педали, что бы у таких новичков как я не возникало вопросов. Раз у меня возникли подобные проблемы возможно они возникли у кого то еще.
По поводу стоимости я тоже написал - я не горю желанием получить максимально дешевый квак - я хочу получить удовольствие от процесса сборки. Корпус я выбрал такой потому что он мне НРАВИТСЯ. Если ты хочешь купить б/у квак - покупай, я не собираюсь переводить готовые педали на эксперименты - пусть ими пользуются люди которых в них все устраивает. И да, я предпочитаю учится на своих граблях.

Lucker · « **Ответ #36 :** Января 11, 2014, 18:08:57 »

Так, и? И?!
Ты берешь стандартный готовый корпус вахи, засовываешь туда схему, взятую из интернета(причем там удосужились даже печатку и расположение элементов выложить), красишь как-нибудь. И?
В чём соль то?

Вся в подборе транзисторов?!

Ну в общем-то да... Неотъемлимой особенностью таких тем является наличие фоток с выложенными в ряд детальками на столе

P.S. Влад Теремшонок, ну ты продолжай то, продолжай. все с нетерпением ждут фоток "процесса"...

ficus1987 · « **Ответ #37 :** Января 12, 2014, 11:20:10 »

Ну автор хоть что то делает своими руками, а ты сидишь и гадишь походу только

Влад Теремшонок · « **Ответ #38 :** Января 12, 2014, 12:11:14 »

Цитата: Lucker от Января 11, 2014, 18:08:57

Так, и? И?!
Ты берешь стандартный готовый корпус вахи, засовываешь туда схему, взятую из интернета(причем там удосужились даже печатку и расположение элементов выложить), красишь как-нибудь. И?
В чём соль то? Вся в подборе транзисторов?!

Ну в общем-то да... Неотъемлимой особенностью таких тем является наличие фоток с выложенными в ряд детальками на столе

P.S. Влад Теремшонок, ну ты продолжай то, продолжай. все с нетерпением ждут фоток "процесса"...

Ну для справки - печатку я свою разводить буду. По поводу фотографий с красиво разложенными деталями, и сборкой по схемам из интернета: здесь 50% тем, где-то, таких (хотя вот по квакам их тут как раз не очень много - чем плоха отдельная общая тема по созданию квакушек?) А вообще я не понял - Вам, Lucker, чего нужно?

Lucker · « **Ответ #39 :** Января 12, 2014, 14:07:48 »

Цитата: Влад Теремшонок от Января 12, 2014, 12:11:14

Ну для справки - печатку я свою разводить буду. По поводу фотографий с красиво разложенными деталями, и сборкой по схемам из интернета: здесь 50% тем, где-то, таких (хотя вот по квакам их тут как раз не очень много - чем плоха отдельная общая тема по созданию квакушек?) А вообще я не понял - Вам, Lucker, чего нужно?

Что мне надо?)) Я увидел тему, заинтересовался, просмотрел, отписался. Даже поделился опытом, предостерегая от лишней ненужной возни!
Просто это случилось слишком поздно, когда "проект" уже вышел из стадии зародыша и даже были куплены детали.

Человек уже собирается готовую печатку переразводить

. Ну а что ещё можно ожидать от этого "проекта"?
Влад Теремшонок, тогда бы уж и корпус то помял бы как-нибудь, выгнул, чтобы было пооригинальнее

alkuz, ты пишешь о том, о чём даже смутного представления не имеешь, поэтому допускаешь ошибки. А потом ещё и грубишь?

Влад Теремшонок · « **Ответ #40 :** Января 12, 2014, 15:50:54 »

Да, я собираюсь переразводить печатку, потому что на прилагаемой не совпадают отверстия под конденсаторы,а помимо этого, мне нужно что бы все гнезда стояли на плате и все соединялось на "фишках". С данной печаткой без большого количества перемычек это сделать сложно. Я играл на классической край бэби - мне многое в ней не понравилось, так что даже если бы я вдруг купил ее я бы все равно в нее сильно вмешался, а раз так, то почему бы не сделать просто что-то другое сразу?

Да, я принимаю тот факт, что я беру обычный корпус от обычной край бэби, что не особенно оригинально, однако я кажется уже писал, что мне нравится эта форма. За сим я считаю дальнейшую дискуссию бессмысленной, и с Вашего позволения на подобные вопросы и опусы отвечать не буду.
P. S. Я, вроде бы, не называл то, что я делаю проектом в той или ной форме, так что фразу

Цитата: Lucker от Января 12, 2014, 14:07:48

Ну а что ещё можно ожидать от этого "проекта"?

считаю здесь не уместной.

Papa Bear · « **Ответ #41 :** Января 13, 2014, 06:43:51 »

Цитата: Lucker от Января 10, 2014, 18:15:53

... схема обычная, качество всего будет отличаться и наверняка не в лучшую сторону....

Сомнительное утверждение, Кемпфовская квакушка зело хороша.

ra6da · « **Ответ #42 :** Января 13, 2014, 14:41:28 »

Цитата: Влад Теремшонок от Января 10, 2014, 09:08:16

И по поводу статики, я так понял полевики в металле её боятся, и нужно заземлить паяльник, себя, закоротить выводы и под ноги резиновый коврик? Просто можно сказать с полевиками первый раз работаю и пока перестраховываюсь.

Полевики с изолироваными затворами боятся. А с этими, т.е. 103 и 303, ничего не случится. Меры такие же, как и при пайке любых других компонентов. Главное, не перегревай.

Влад Теремшонок · « **Ответ #43 :** Января 18, 2014, 19:40:23 »

ra6da Спасибо за Информацию

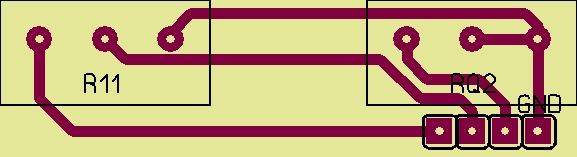

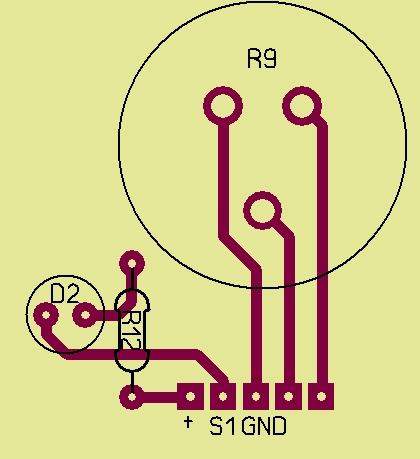

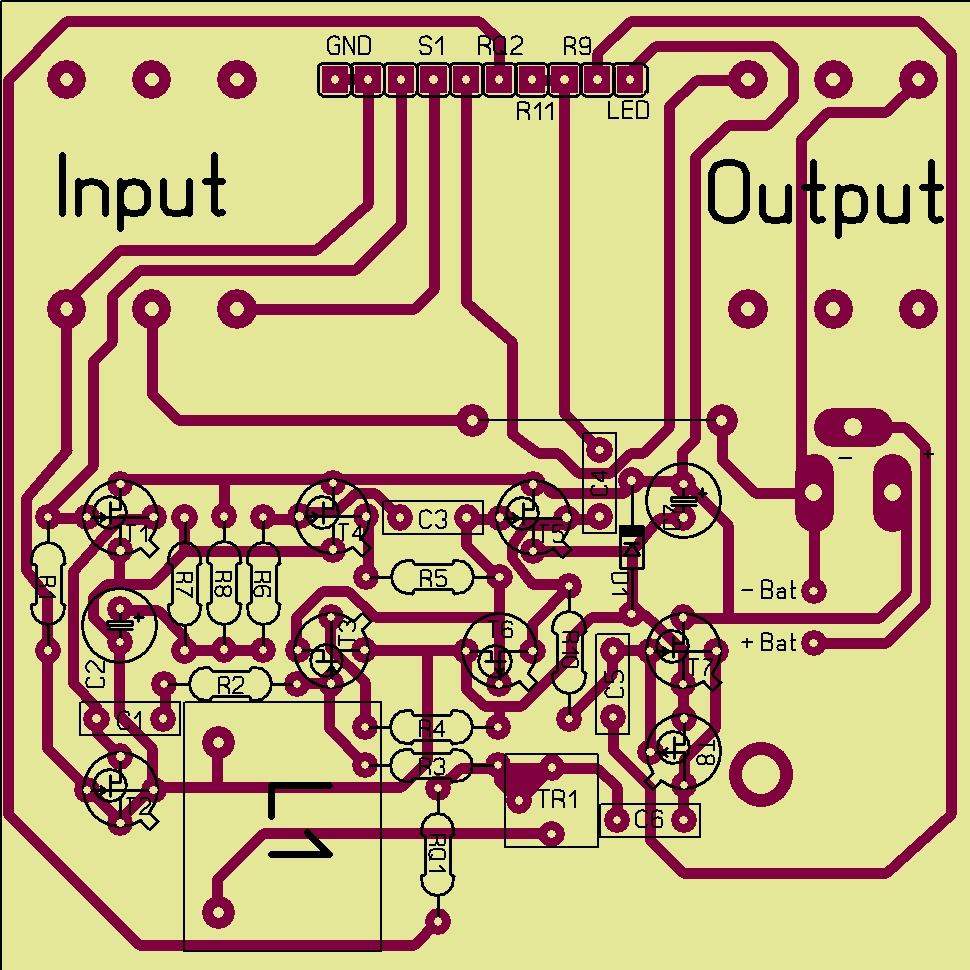

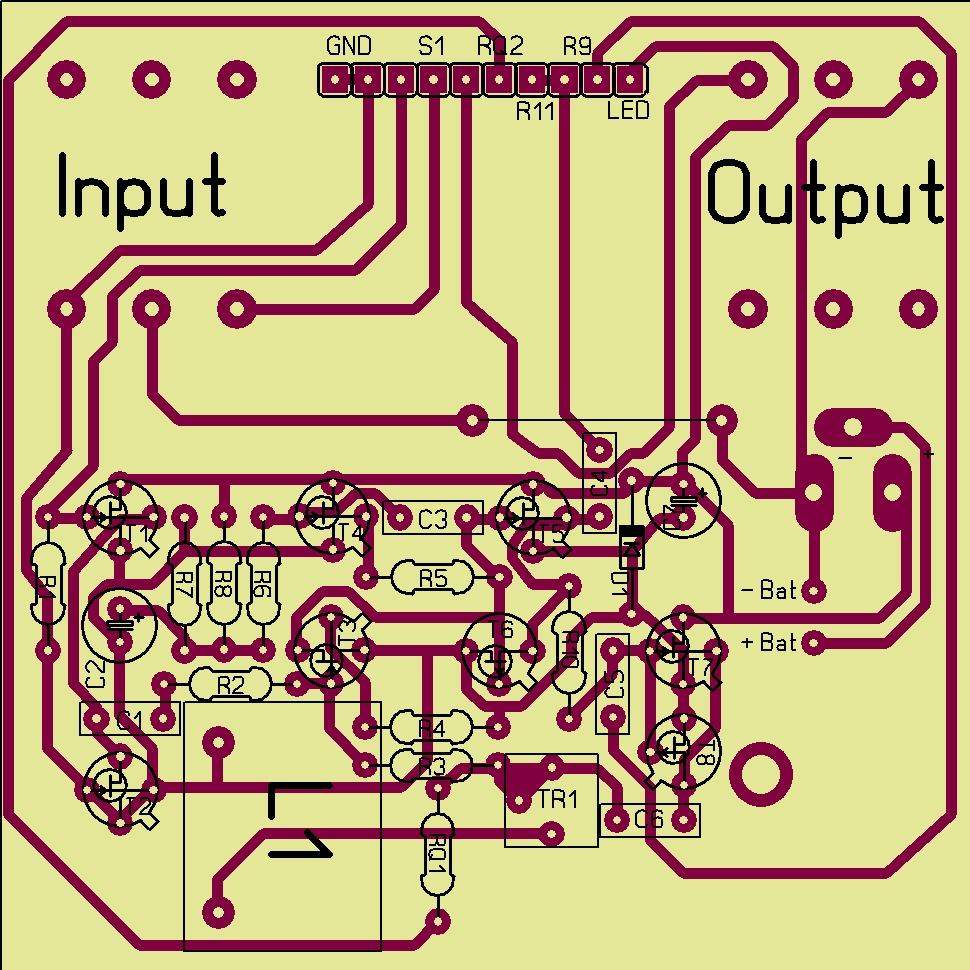

Вообщем так или иначе, с трудом находя время между работой, экзаменами и прочими неожиданностями, сидя за кружкой кофе по ночам, я доразвел плату

Возможно она сделана не грамотно - это моя первая печатка на которой больше пяти деталей

, но тем не менее вроде ошибок нет - время покажет

Пора отбирать транзисторы, пополнять картридж в стареньком "Самсунге" и начинать печатать и травить

P. S. Начали посещать мысли по поводу отделки: Скорее всего попробую SWIRL

P. S. S. Внизу прикреплен архив, с печатками в Sprint Layout 5.0

Влад Теремшонок · « **Ответ #44 :** Января 19, 2014, 19:58:41 »

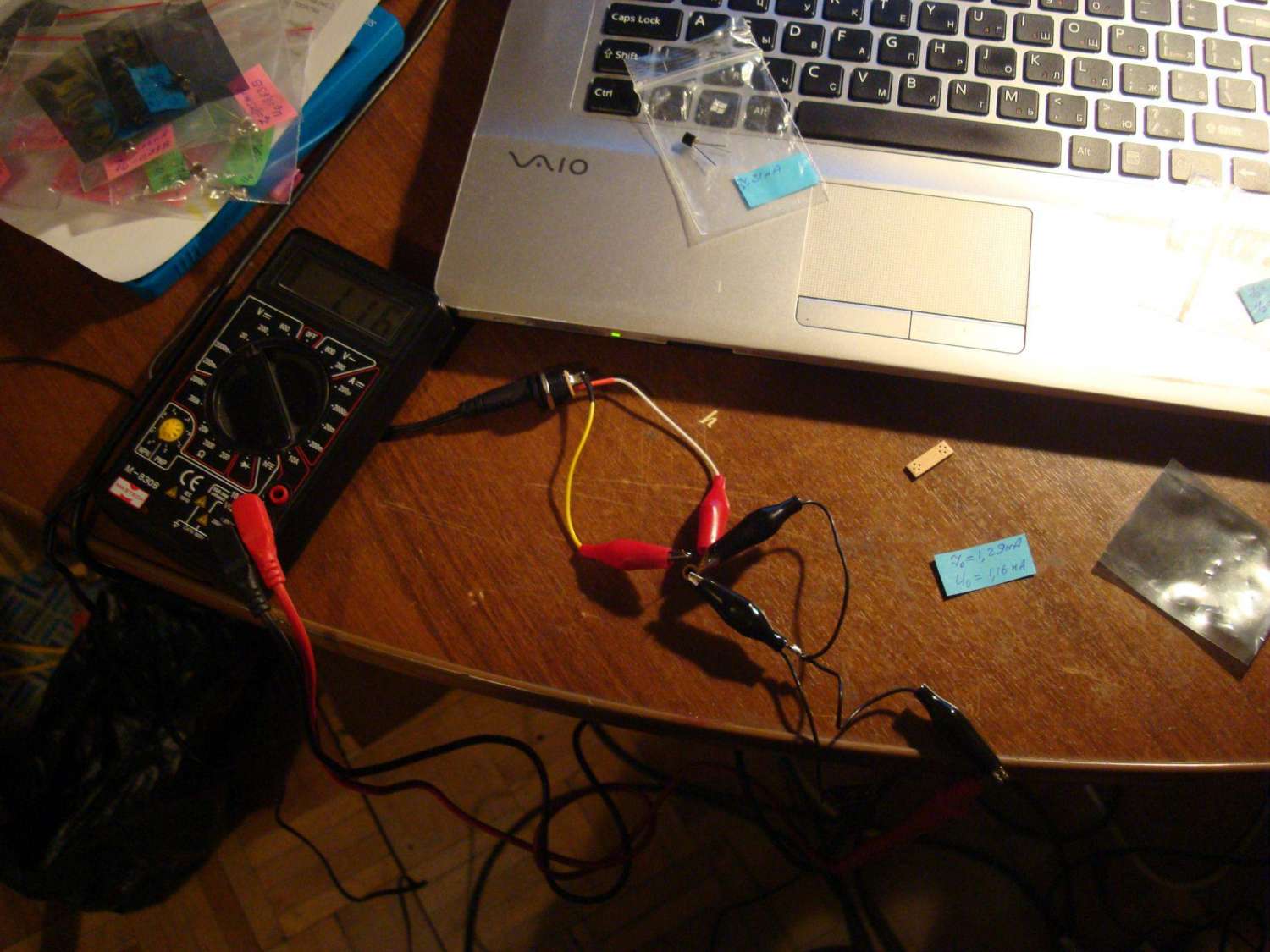

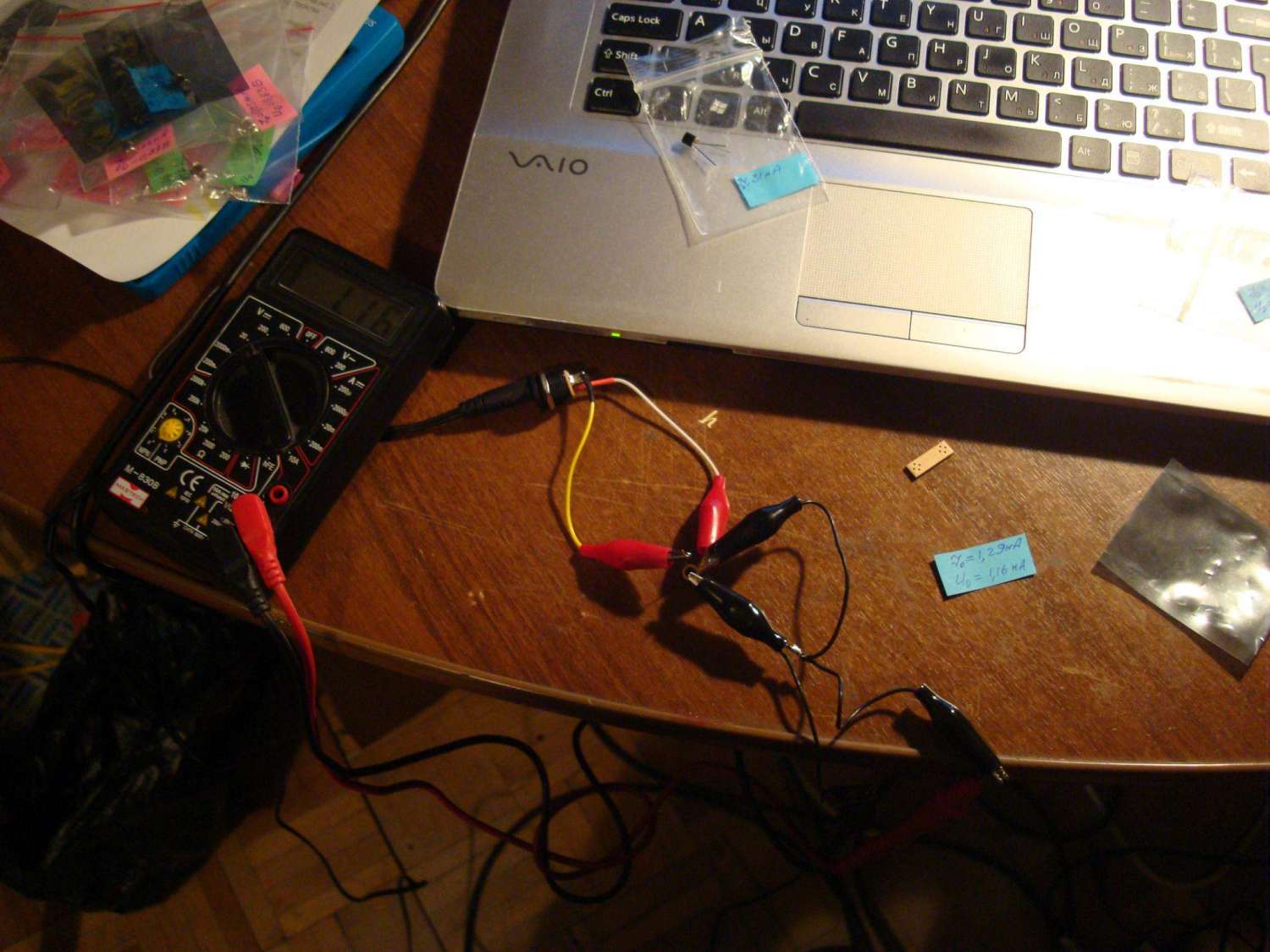

Сегодня заехал в "радиодетали", прикупил "крокодилов", соорудил по приведенным halvalife, схемам приспособу для замеров параметров

И...
Вообщем выяснил я 2 вещи:

То, что меня все-таки обманули и подсунули вместо КП303Г, "Б" серию - самое большое напряжение отсечки, которое мне попалось 1,11 В
КП103И в корпусе ТО92 имеют напряжение отсечки 0 В

Немного погуглил "даташиты" по КП303, пришел к выводу, что в качестве Т1 можно использовать и "Д" серию - я прав?

Вообщем завтра буду ездить искать недостающие компоненты
