В нашем полку прибыло
А по поводу перегруза, на форуме gtlab-а описывались методы борьбы:
В статье Кемпфа был указан К_ус каскада на Т3, Т4 50...60. Это слишком много, поэтому у тебя и подгруз. Уменьши его до 31...36, диапазон перестройки сузится (он зависит от корень_из_Кус) и станет как в классике (Край Бейби и т.п.) - ориентировочно 340...380 - 1800...2000Гц. К_ус вычислять как V(истоки Т5,6)/V(затвор Т3) на средних частотах и смотреть в оба, чтобы подгруз (ограничение) не исказил результат измерений. Транзисторы ставь, какие есть и пробуй получить нужный Кус с как можно более поздним и симметричным ограничением (максимальной неискажённой амплитудой). Подбирай при этом R4 и R5. Немножко посидишь и сам поймёшь, что на что влияет.
Регулятор добротности (яркости, глубины эффекта) слишком высокоомный, т.к., во-первых, контур здесь более низкоомный, во-вторых, в прототипе 33кОм. Думаю, RQ1 - 1кОм, RQ2 - 10-20кОм будет в самый раз. Это тоже собьёт излишнее усиление - на частоте резонанса, в данном случае. В общем, послушаешь и выберешь свой вариант.

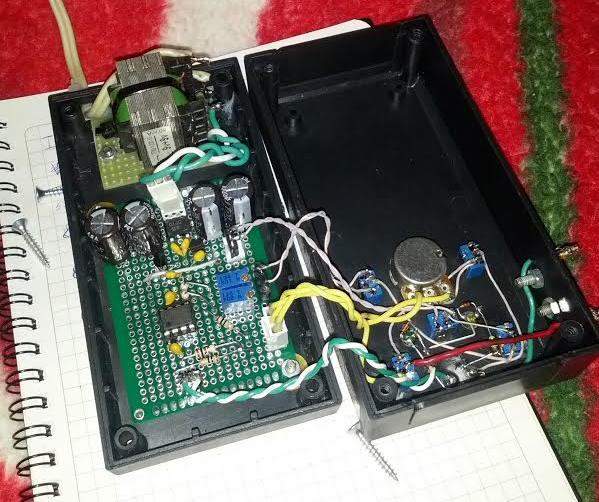

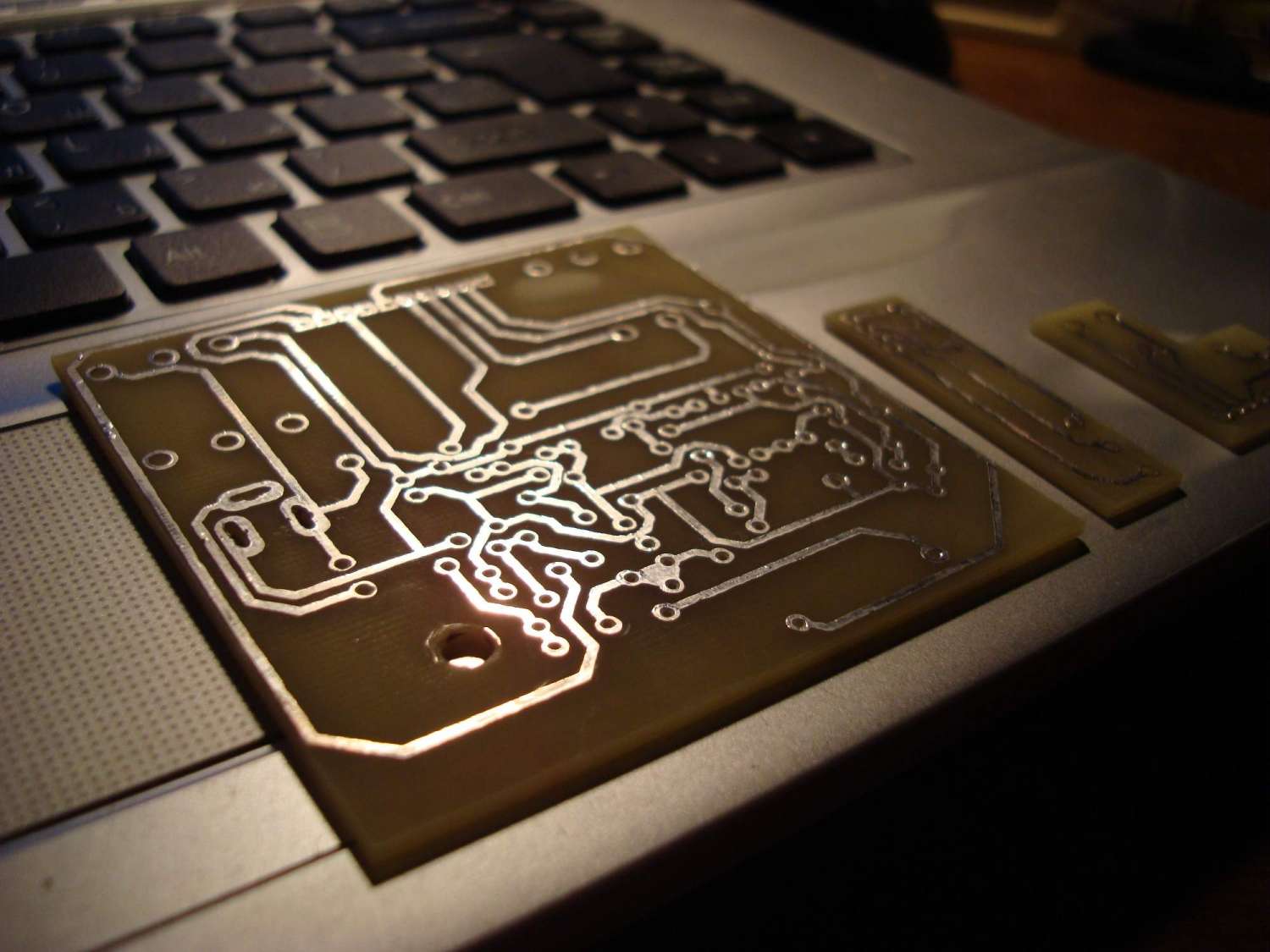

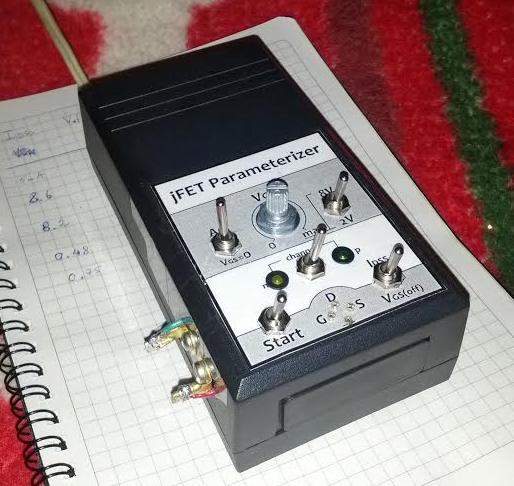

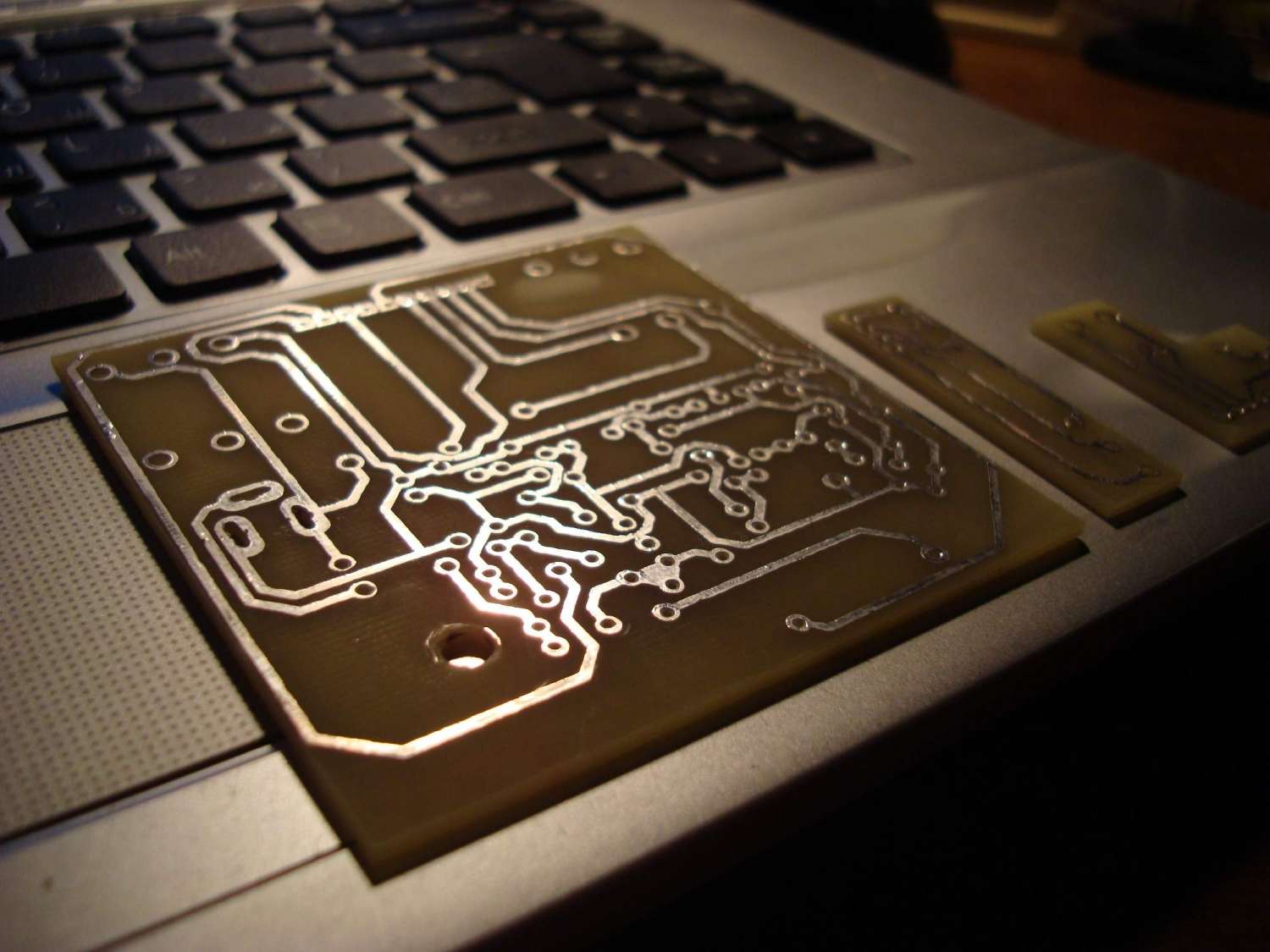

... и добавил:Вот небольшой отчет после залуживания плат. Воспользовался в итоге лужением сплавом Розе в глицерине. Получилось на мой взгляд сносно - паяльником, у меня, так не получалось бы сделать, так что думаю со временем освою этот метод, он мне в целом понравился
Никаких переживаний за отслаивание проводников, или за то, что спаяешь дорожки
. Делал так: Пошел в аптеку, купил 3 баночки глицерина (как оказалось пожадничал
Слой глицерина в кастрюле был тонкий, и приходилось изворачиваться), потом зашел купил два резиновых шпателя ( в итоге лучше бы сделал из текстолита - эти немного оплавились и разгонять ими припой было сложно

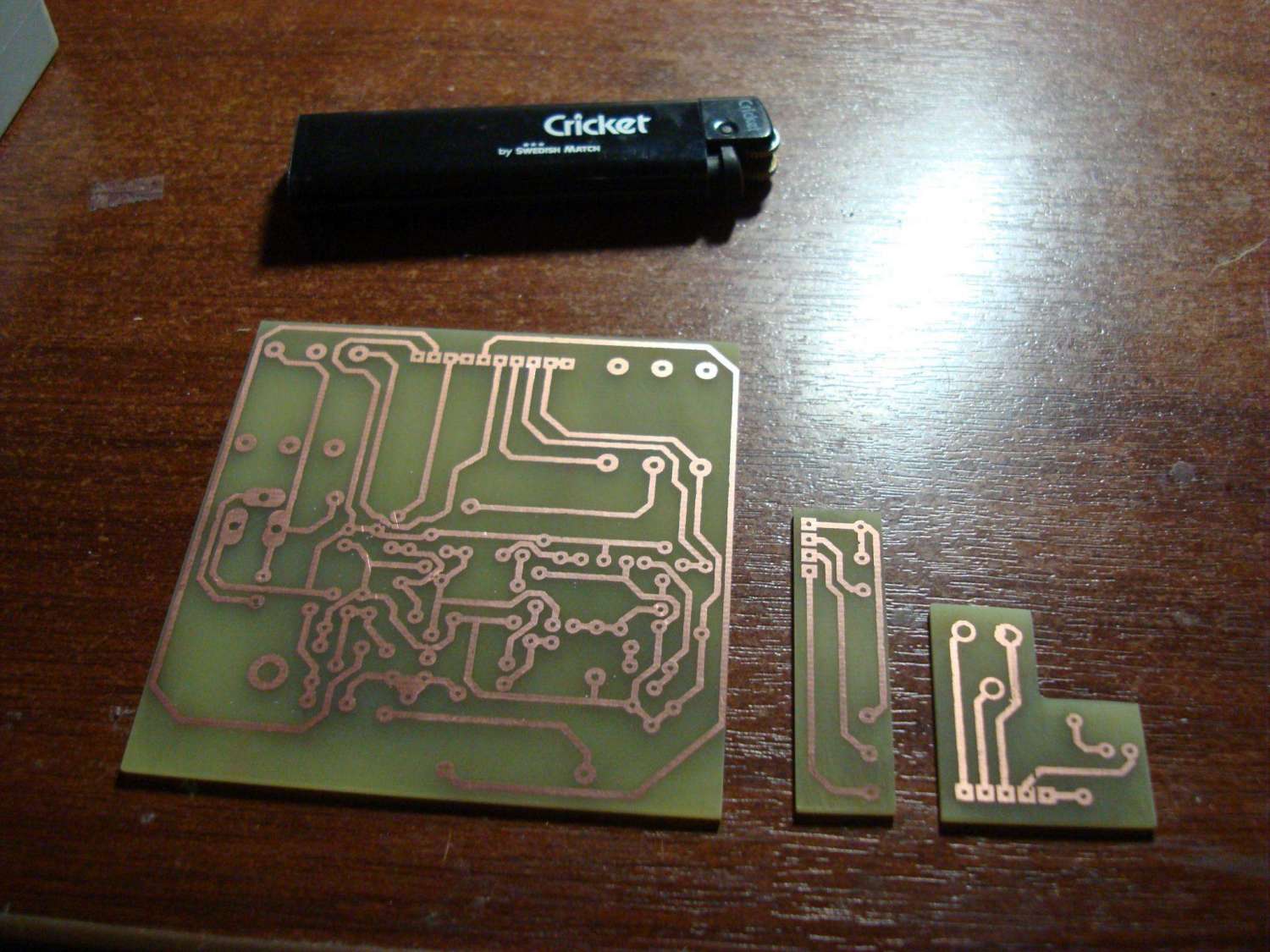

). Пришел домой, налил глицерин в "отжившую свое" кастрюльку, добавил пару щепоток лимонной кислоты, и бросил туда 4 плямбы Розе (этого оказалось ОЧЕНЬ много)... Платы зашкурил шкуркой Р2000, протер аммиаком, затем чистым техническим спиртом (спасибо другу с завода, что я имею возможность баловаться такими вещами
), бросаю на минуту дорожками вниз, стараясь, что бы шарики попали под плату. Затем переворачиваю плату, и разгоняю все по дорожкам, стараясь бороться с плавящимися шпателями
после того как все сделал, вытаскиваю платы и промываю с мылом, вроде все

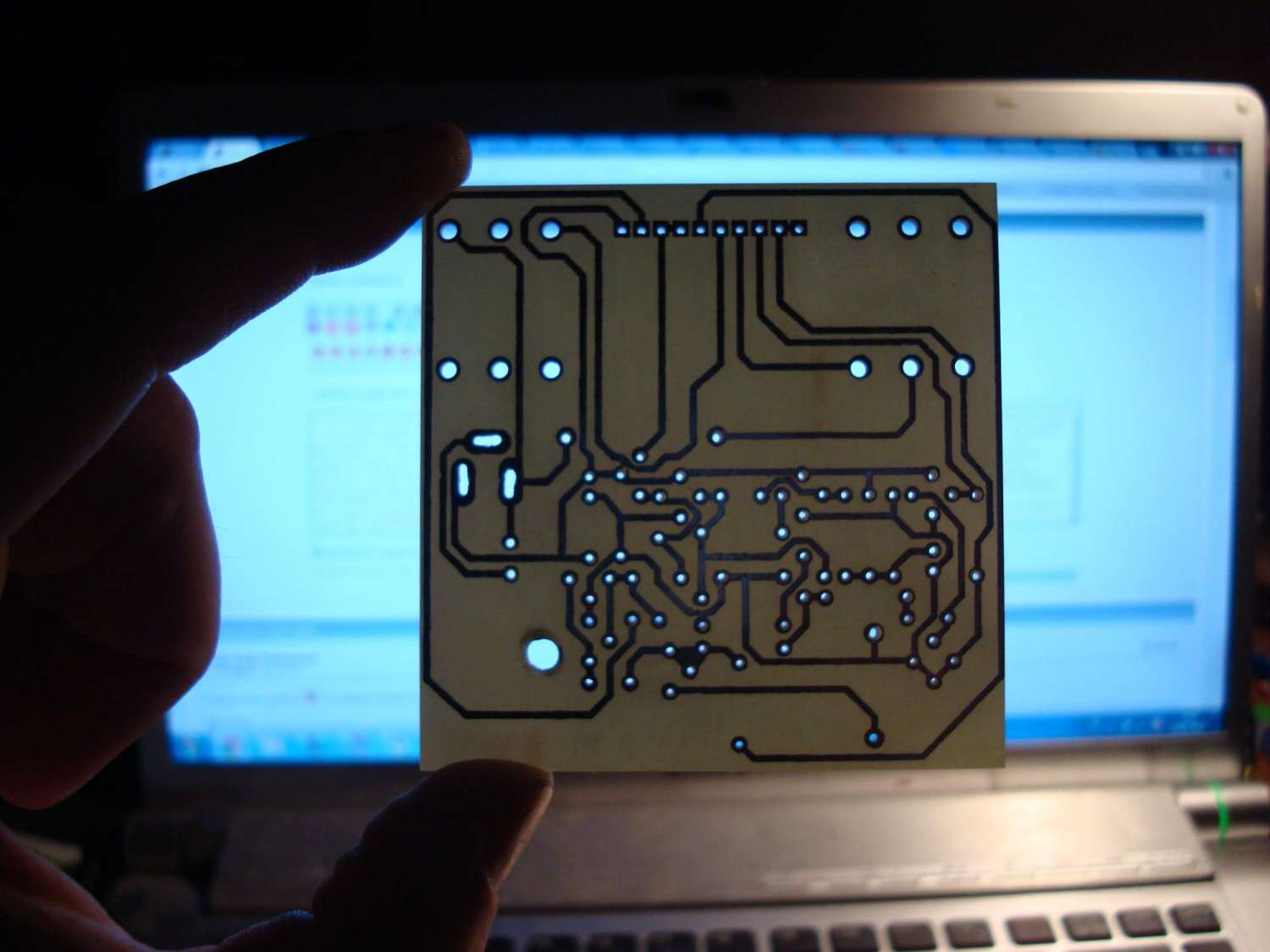

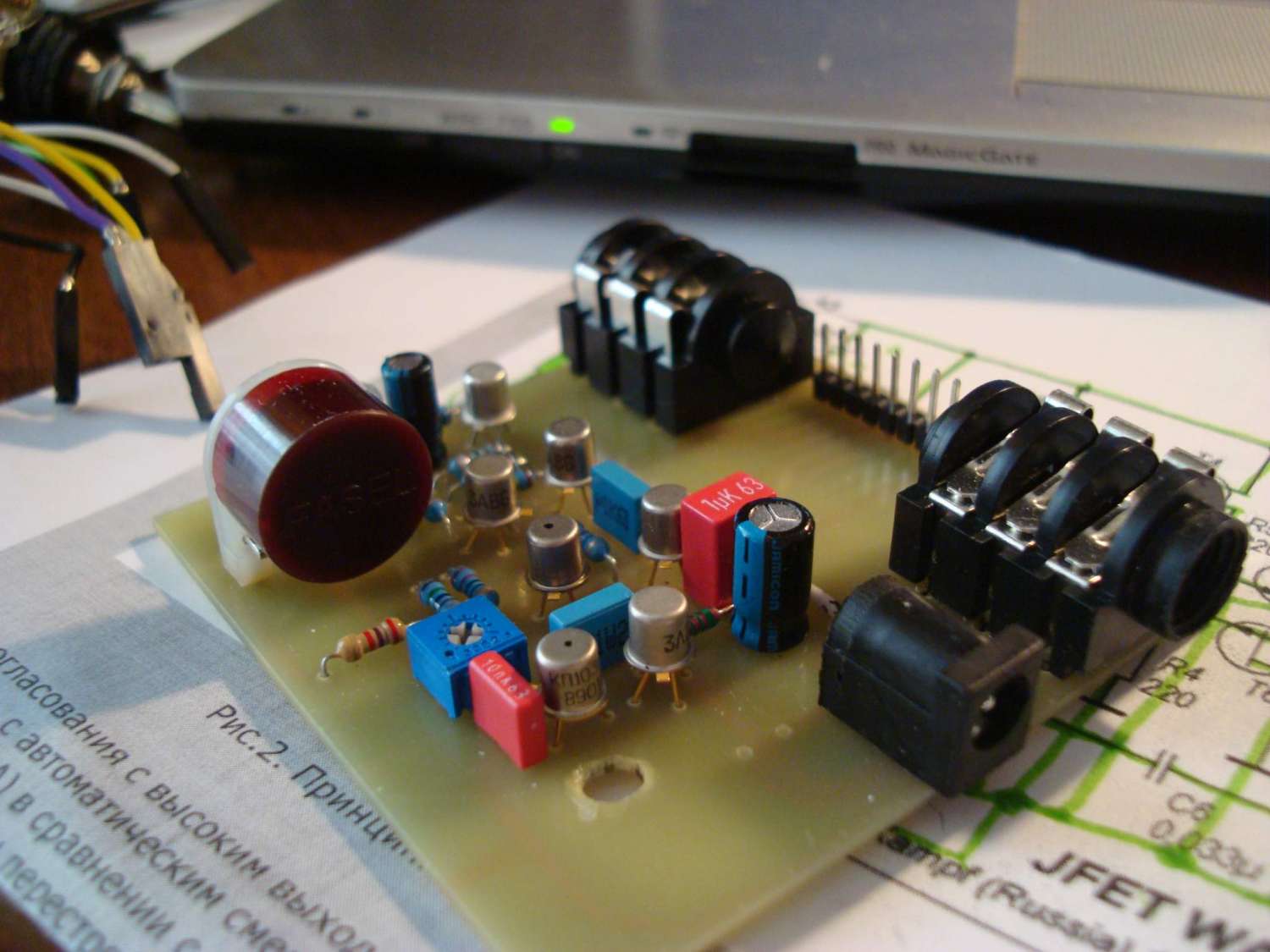

Первый блин комом, надеюсь дальше будет лучше. Так что завтра попробую начать впаивать детали, и посмютрю как на залуженную таким образом плату, будет ложится припой Asahi
А то некоторые пишут, что у них возникают проблемы при пайкой ПОСами...

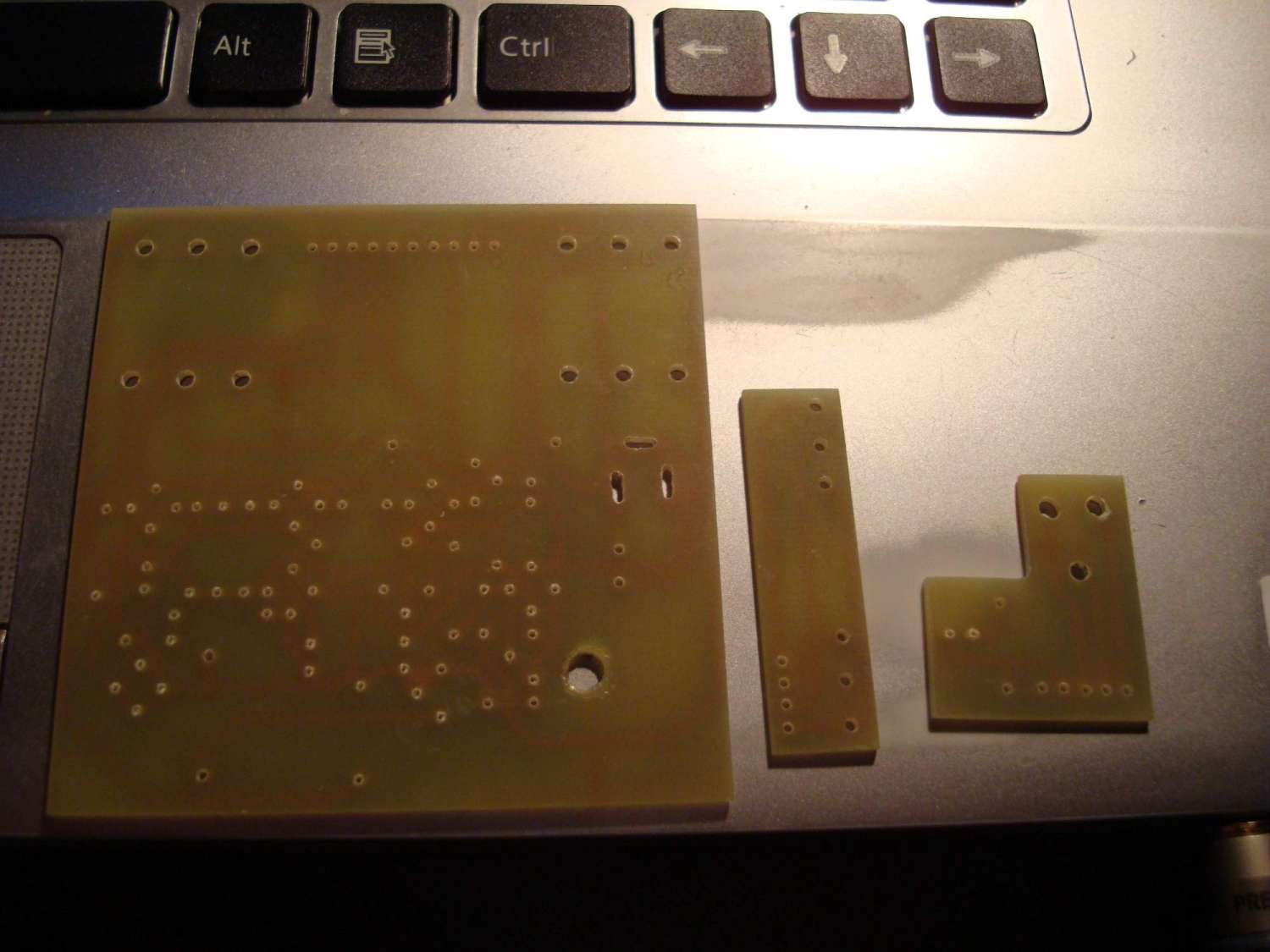

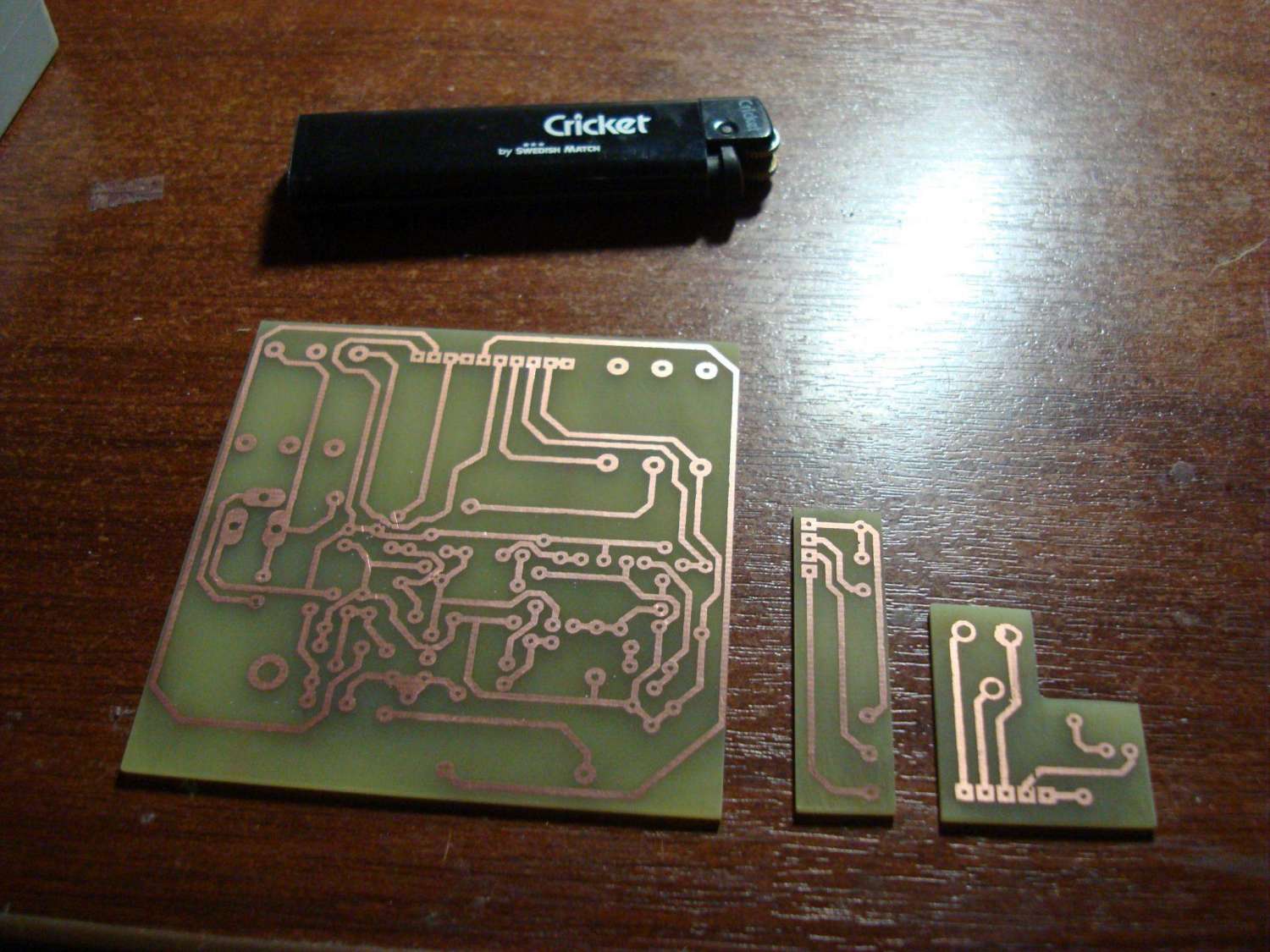

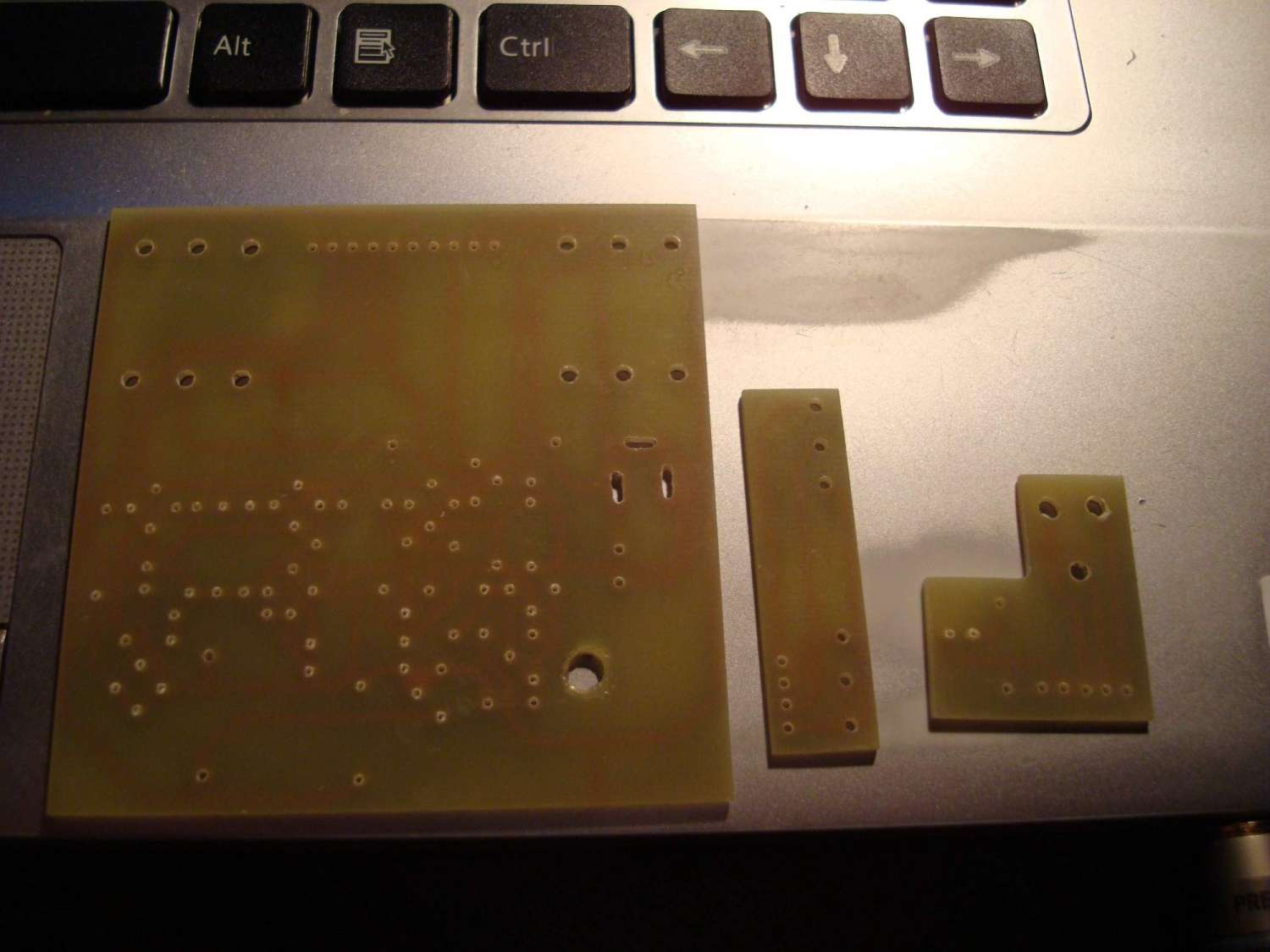

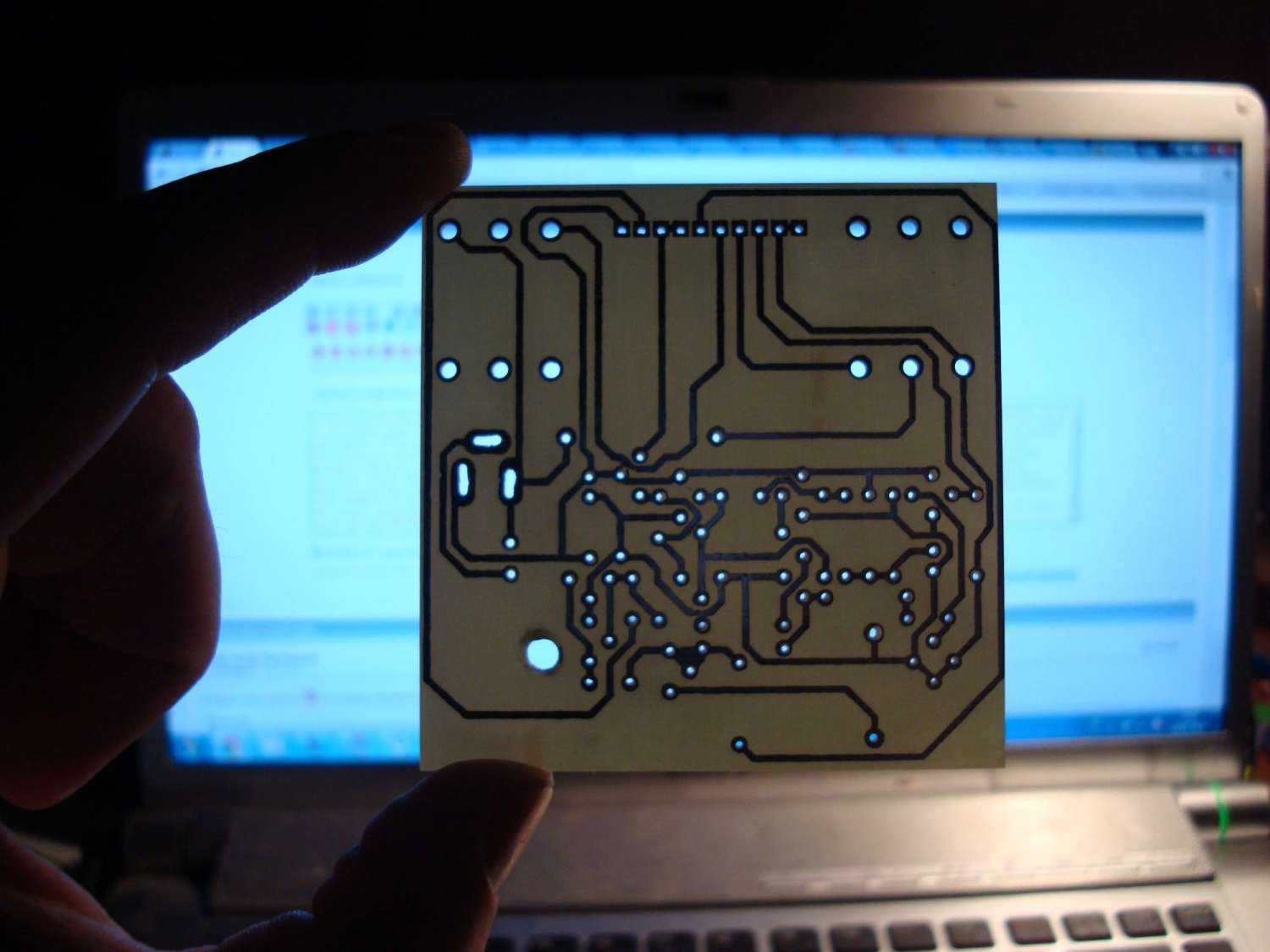

Ну и немного облажался, когда проектировал саму плату - часть пятачков надо было сделать все же побольше - вокруг них осталось мало меди
Надеюсь, что этого хватит для того, что бы детали держались...
З.Ы. Надеюсь, что все эти старания не зря, и квакушка в итоге заработает
