Papa Bear - Ясно-понятно. Сейчас вот решил "погуглить" про технику трассировки ПП и... Понял, что видимо печатку буду переделывать Обидно, досадно, ну ладно (с) Жаль, что на ГП не попадалось тем с советами по трассировке, или я плохо искал Ладно, надеюсь что в конечном итоге мои старания оправдаются - я теперь ее из принципа должен буду сделать не фонящей и хорошо "квакающей" Так что пошел курить теорию

Papa Bear - Ясно-понятно. Сейчас вот решил "погуглить" про технику трассировки ПП и... Понял, что видимо печатку буду переделывать Обидно, досадно, ну ладно (с) Жаль, что на ГП не попадалось тем с советами по трассировка, или я плохо искал Ладно, надеюсь что в конечном итоге мои старания оправдаются...

...а я ведь говорил

Влад Теремшонок, чувствую, ещё будет повод написать в этой теме
Не послушал человек, эх...

На счет байпаса как раз хотел предложить вариант: взять байпас с выхода 1го каскада (буфера). В схемах Плачущей Детки, которые я нашел в гугле встречается как пассивный так и извращенский байпасс (сигнал снятый с коллектора и прошедший CR делитель, бред сивой кобылы). А вот снять с повторителя без частотной коррекции для согласование с выходным кабелем - это, по-моему, здраво.

После пересборки на новом макете заработало немного по другому.
1. Сначала собрал 3 первых каскада. Получил те же 0.19В на истоке Т3. По новому оценил работу каскада. Ток в этом случае 0.19В / 220 Ом = 1мА. Для 303А с Io=1.2мА и отсечкой в раионе 1В это вполне приемлемый ток. Пробовал ставить 303Г в качестве Т3 и Т4, отсечка 3В, ток 8.2мА. На истоке Т3 0.9В = 4мА. тоже нормально, но при этом каскад пропустит без ограничения бОльшую входную амплитуду. Усиление каскада должно при этом упасть.
Что и подтвердилось на слух: "Г" звучит тише и чище, "А" значительно громче. на вскидку м.б. в 2 раза, довольно громко шипит, и прилично перегружает. Даже при не громкой игре пальцами.

2. В полном сборе поведение изменилось, по сравнению с предыдущим макетом. Стало больше похожим на конструкт Влада. А именно:
 - катушка стала возбуждаться только в самом крайнем положении, C6 поставил  22нФ
 - квакушка стала квакать слабовато, квакаем в основном шумом, гитарный сигнал меняется слабо

Поиграться с полностью собранным макетом не было времени, но ясно, что нужно поиграть глубиной ООС и добротностью фильтра. Еще подключить генератор и подобрать C6, учитывая угол работы потенциометра в крайних положениях педали.

... и добавил:

И ещё: господа, как вы думаете, а должна ли педаль перегружать, если на входе чистый сигнал ?
Понятно, что все частоты кроме резонансной ( с учетом добротности фильтра ) педаль просаживает и они имеют малый уровень, а значит не перегружают, перегруз наступает вокруг резонансной частоты. Может быть и нужно чтобы отфильтрованный звук "пел" на перегрузе, подчеркивая его и обогащая гармониками, что и делает овердрайв ?

Ваше мнение...

Papa Bear, на точке, где я покупал Г и Е больше нет, пока. Из всех Г, Е, которые я купил, самый самый это 3.5В, остальные по 3.
Я писал, что опробовал 1й каскад, подключая гитару: каскад не перегружается. Перегружается усилительный каскад Т3-Т4 без ООС, и должен. С ООС в виде фильтра вроде бы не перегружает, нужно смотреть.

Я не сомневаюсь, что схема составлена грамотно, но разброс параметров полевиков одной серии очень велик, я исследую схему, подстраивая под те полевики, которые есть у меня. И попутно изучаю принцип работы полевых каскадов и схемы.
Настодоело собирать схемы по принципу должно работать. На практике нужно понимать как и почему. Ты же сам говорил, что одна схемка не завелась.

ЗЫ. Не зря Данлопы делают на биполярке, им нужна хорошая повторяемость и минимум компонентов в ущерб возможно лучшему результату. С полевиками была бы проблема промера и отбора.

ЗЫ.ЗЫ. как только появятся на точке транзюки, набиру и попробую подыскать с нужной отсечкой, хотя еще раз: 1й каскад не перегружает.

1. на точке, где я покупал Г и Е больше нет, пока. Из всех Г, Е, которые я купил, самый самый это 3.5В, остальные по 3.
2. я исследую схему, подстраивая под те полевики, которые есть у меня. И попутно изучаю принцип работы полевых каскадов и схемы.
Настодоело собирать схемы по принципу должно работать. На практике нужно понимать как и почему.

1. Печаль
2. Тогда успехов, пиши о результатах, интересно будет почитать. Мотивация у тебя хорошая.

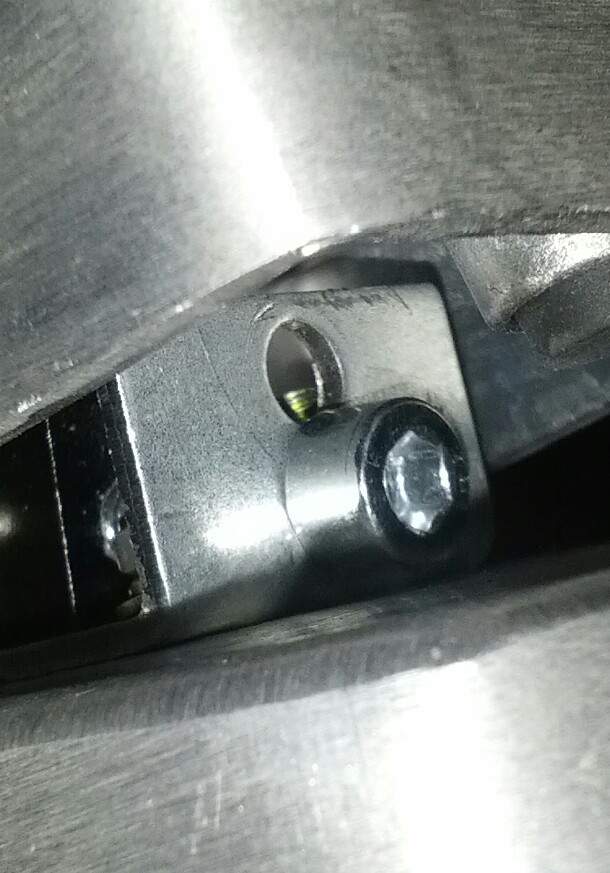

Ну да это винт регулировки тугости хода, у меня он кстати тоже закосячен и к нему не подобраться Качество корпусов вообщем так себе Но ничего допилим
Litr У тебя такой же корпус?

... и добавил:

Народ, спешу поделится новостями! Я таки переделал печатку, и... Фон пропал Все-таки видимо грамотно разведенное питалово рулит Теперь пара слов о возбуде. Сопротивление для его подавления уменьшилось, однако я заметил еще одну фишку - когда касаешься корпуса Т6 металлическим предметом или пальцем, возбуд уменьшается... Может есть смысл заземлить корпуса КП103И
Ну и вот такая обстановка:

• T1-T2-C1 = 3,5 В
• C3-R5-T3 = 4,42 В
• Т3 исток = 0,27 В
• T5-T6-C4 = 4,42 В
• T7-T8-C5 = 2,2 В
• Т7-Т8-С6 = 4,5 В

Напряжение отсечки транзистора Т1 в первом каскаде 4,11 В - все же мне категорически на них не везет - у меня теперь полевиков куча, не знаю куда их девать (Ну несколько штук скорее всего пойдет в фейзер). Тема с диапозоном на пол оборота потенциометра осталась той же, завтра попробую припаять обычный потенциометр и посмотреть как с ним будет себя вести

Кстати, я так понимаю в розницу в Москве 3пдт кнопки не купить не через интернет? Та которую я купил срабатывает через раз, а то и вообще не срабатывает Короче говоря мне тотально "везет" на детали

Молодец, с платой разобрался. Щелчка быть не должно.

Раз собрался в Митино, в Унисервис загляни на 3-м этаже, у них есть 3пдт вменяемые.

Ну да с уголком этим у меня такой же косяк) они банально неправильно согнуты Я красить решил сам. Сначала будет слой акрилового грунта АК-070, само собой шпаклевка раковин, потом слой белой "базы", затем свирл и сверху лак - так хочу я сделать. Нижнюю крышку скорее всего попрошу сделать товарища - он работает в фирме которая занимается в том числе металлографикой. А по начинке думаю еще поиграться немного с С6, подобрать что бы был не такой резкий визжащий звук, плюс завтра приеду домой воткну Альфовский потенциометр и посмотрю как будет себя вести с ним, и буду все собирать потихоньку, на данном этапе мне пока все нравится .
