Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #435 : Мая 02, 2018, 09:27:08 »
Т.е. ставить 3.3М и 10пФ?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90292
  • Репутация: +10004/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #436 : Мая 02, 2018, 09:28:13 »
как ты догадался? :o ???

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #437 : Мая 02, 2018, 14:08:28 »
Да сам в шоке!!! :p

... и добавил:

Мдая обдирать дерматин приклеенный к ламинированной шпонированной фанере каким-то мега мощным клеем лет 20 назад - та еще забава...

2277200-0
2277202-1

... и добавил:

Да... Предыдущий "строитель" явно любил шурупы и саморезы...

2277205-2

Это ж какой-то писец... Оно еще и склеено все... Я думал под новое шасси малой кровью ящик приспособить и немного обновить... Ага, шшаз...

... и добавил:

72 шурупа и самореза на корпус 600мм
« Последнее редактирование: Мая 02, 2018, 20:46:35 от Tander »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90292
  • Репутация: +10004/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #438 : Мая 02, 2018, 21:30:01 »
Вот серьезно и для всех - сделать новую коробку ДЕШЕВЛЕ и БЫСТРЕЕ, чем возиться с этим ужосом. Да хотя бы из соснового щита нарежь и то лучше будет.

Оффлайн Tander Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #439 : Мая 02, 2018, 22:54:29 »
Праздники, все закрыто - а сделать нужно быстро, пока праздники... Такое вот задание. Посмотрю - может какие обрезки в мастерской остались. Да и там тяжелые трансы (оч. тяжелые). Щит не выдержит скорее всего долго... Завтра заеду в мастерскую - посмотрю что можно сделать, пошлифую эти чудные доски если чо. :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90292
  • Репутация: +10004/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #440 : Мая 02, 2018, 23:11:24 »
Щит выдержит. 18-ка уж точно. И не такое под заказ из него строгали. Это если нет по быстрому фанеры. А щит попадается идеальных размеров, только по одному-два реза и можно собирать.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #441 : Мая 02, 2018, 23:59:02 »
Други, поделюсь с вами своими тараканами. Вот как в этом усилителе можно красиво и изящно реализовать возможность оперативного превращения трехкаскадника в обычный двухкаскадник? Ну чтобы можно было делать чистый максимально ЧИСТЫЙ, с хорошим хедрумом.  Насколько я понимаю, нужно исключать из схемы третий каскад, а выход второго каскада подавать на мастер-волум? Вот думаю, возможно ли это сделать на DPDT тумблере? Если не сложно, прикинте схему расключения на тумблере, а то я чота туплю...  :pozor:

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #442 : Мая 03, 2018, 00:00:30 »
Medvedeff8, изящно тумблером дёрнуть обмотку реле  ;D

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #443 : Мая 03, 2018, 00:12:21 »
Не, реле не хочется - это надо еще одну платку с выпрямителем для питания реле, и само реле выдумывать куда-то вкорячить... хочется на тумблере.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #444 : Мая 03, 2018, 09:32:44 »
Цитата: Medvedeff8 от Мая 03, 2018, 00:12:21
Не, реле не хочется - это надо еще одну платку с выпрямителем для питания реле, и само реле выдумывать куда-то вкорячить... хочется на тумблере.

так-то в принципе можно с волюма кинуть на сетку через лампу, а оставшийся кусок приземлить через сетку.

только мне кажется, хлопать будет.... резисторами придётся подпирать

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #445 : Мая 03, 2018, 11:00:33 »
Ну то, что будет хлопать, меня не особо пугает, это переключение не будет осуществляться во время игры. Это для того, чтобы немного расширить функционал. Думаю этот тумблер вообще разместить сверху шасси, возле второго баллона, типа скрытая опция. Посидел, поскрипел мозгом, мне видится это как-то так:



Просто как байпасс для третьего каскада, в итоге получаем классический "Normal" канал от Твина. Мьютить сетку третьего каскада не вижу особого смысла, думаю он там много шума не наделает. Кто что думает?

... и добавил:

Ну а если все-таки мьютить нужно, то тогда нужен 3PDT тумблер... ???
« Последнее редактирование: Мая 03, 2018, 11:05:40 от Medvedeff8 »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5387
  • Репутация: +666/-605
  • тайный агент sovietguitars.com на ГП
    • Грегор'с Бэнд
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #446 : Мая 03, 2018, 11:15:30 »
коммутировать по высокому концу? смело, смело...  ;D :D ;D

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2694
  • Репутация: +665/-27
  • Слабоумие и отвага!
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #447 : Мая 03, 2018, 11:26:26 »
Ну переключать-то можно и при выключенном анодном.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #448 : Мая 03, 2018, 11:33:54 »
Medvedeff8, я бы чистый не делал отключением лампы. может вот так сделать:
(нажмите чтобы показать/спрятать)



... и добавил:

ой, нет. чот я провтыкал. надо после капаситора дёргать, как минимум  :7: :pozor:

... и добавил:

с8 и с11 которые
« Последнее редактирование: Мая 03, 2018, 11:35:32 от Dying Fetus »

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1066
  • Репутация: +367/-2
  • yo yoda
Re: Переделка страшного усилителя, по мотивам Fender BlackFace (DONE. Фото/видео )
« Ответ #449 : Мая 03, 2018, 11:52:12 »

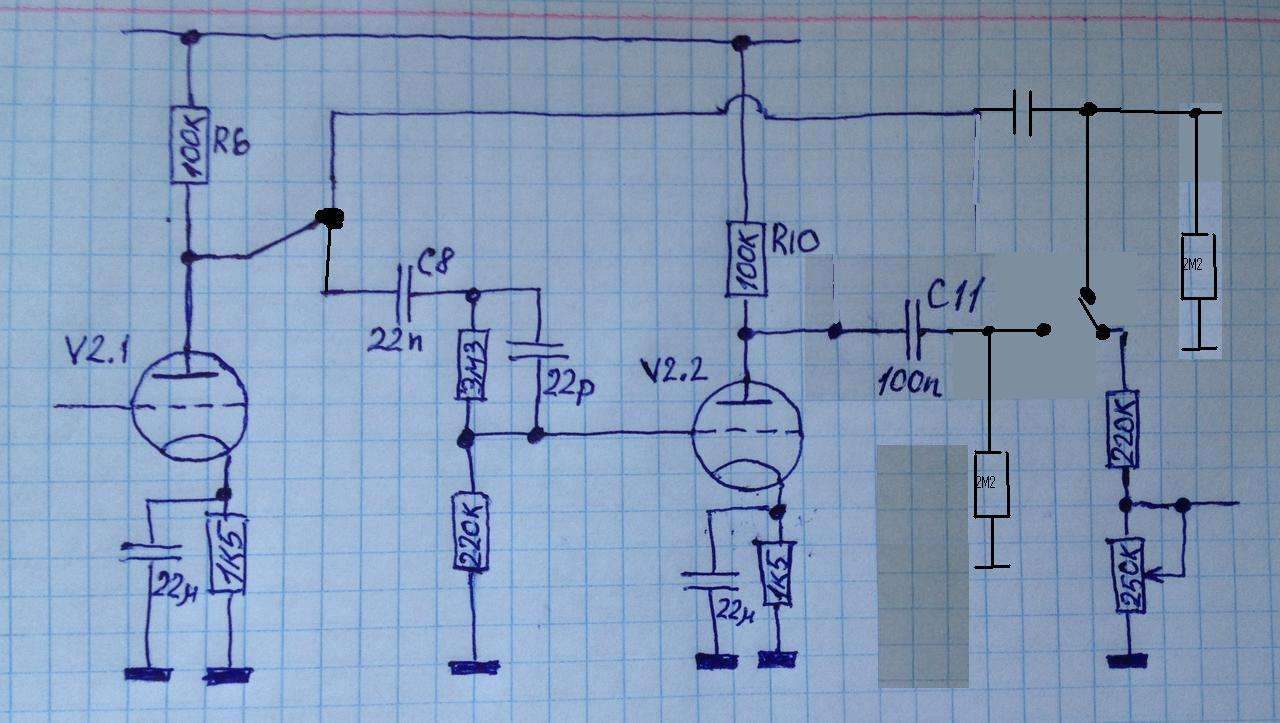

Типа так можно, обычным переключателем. Коммутировать анод V2.1 не обязательно, просто раздвоить.
Сопротивления по 2М2 добавлены, чтоб не "стреляло"
