Re: Переделываю DIY комбо. Вместо пионерского клубка деталей - туррет-боард.
« Ответ #120 : Сентября 29, 2009, 12:32:29 »
Долго думал,и решил, что спикосим из комбика съедет в отдельную квартиру. В виде самостоятельного девайса он будет более универсален. А на его место, может быть, ревер на 2399 соберу (если микруху найду :))...

Оффлайн MalmOвед

  • Частый посетитель
  • **
  • Сообщений: 210
  • Репутация: +6/-0
Re: Переделываю DIY комбо. Вместо пионерского клубка деталей - туррет-боард.
« Ответ #121 : Сентября 29, 2009, 21:57:55 »
SanderZ, Спасибо за полезный топик. А можно ссылку или схемку маршалловского спикосима. ну и печатку заодно(если можно :rolleyes:) Кстати как он себя чувствует в линию?

Оффлайн HighVoltageLP

  • Опытный
  • ****
  • Сообщений: 722
  • Репутация: +25/-0
  • Папа Римский
    • Моя страничка
Re: Переделываю DIY комбо. Вместо пионерского клубка деталей - туррет-боард.
« Ответ #122 : Сентября 29, 2009, 22:33:38 »
на дийфактори

Оффлайн SanderZ Автор темы

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Переделываю DIY комбо. Вместо пионерского клубка деталей - туррет-боард.
« Ответ #123 : Сентября 29, 2009, 23:21:10 »
Цитата: MalmOвед от Сентября 29, 2009, 21:57:55
SanderZ, Спасибо за полезный топик. А можно ссылку или схемку маршалловского спикосима. ну и печатку заодно(если можно :rolleyes:) Кстати как он себя чувствует в линию?

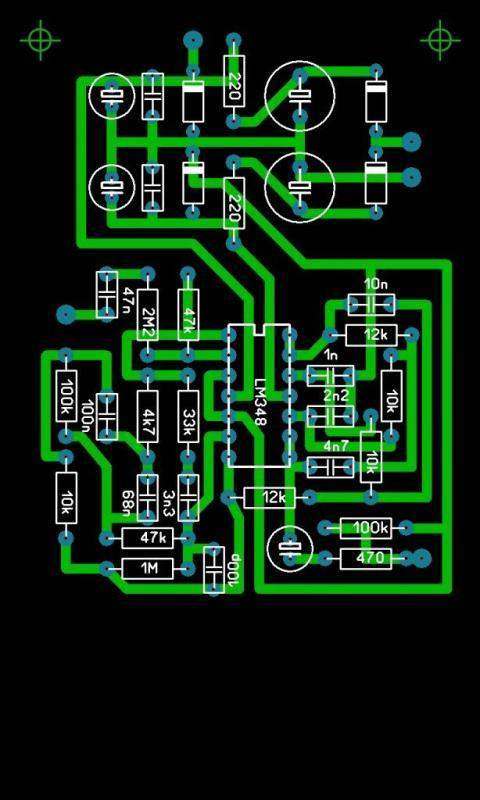

Вот тут хорошая статья по спикосимам с печатками http://www.rock-tiras.km.ru/project_spksims.shtml.htm Мой вариант, правда, ближе к оригиналу (микросхема LM348 и двуполярное питание). В архиве - печатка в Спринтлейауте. Насчет звучания в линию... Так для этого он и служит. Соответственно - звучит нормально! ;)
201349-0

... и добавил:

Цитата: SanderZ от Сентября 28, 2009, 22:56:58
Резистор на первую сетку заменю на менее мощный и усажу в термоусадку, никуда он не денется. Резистор второй сетки выходной лампы припаяю на первый вывод панельки (он не используется всё равно), а от неё уже на БП.

Вчера вечером всё это сделано, фото пока нет...
« Последнее редактирование: Сентября 30, 2009, 11:22:50 от SanderZ »

Оффлайн SanderZ Автор темы

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Переделываю DIY комбо. Вместо пионерского клубка деталей - туррет-боард.
« Ответ #124 : Октября 02, 2009, 10:47:05 »
Да, нелёгкое это дело, ваять дома гитарные усилители. Вчера весь вечер перебирал конденсаторы между каскадами и в катодах. Звук сильно зависит от качества оных, замена на "более лучшие" очищает верха и убирает призвуки. Нужно найти нормальный полипропилен. К73-17 годятся только для проверки работоспособности схемы...

Оффлайн SanderZ Автор темы

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Переделываю DIY комбо. Вместо пионерского клубка деталей - туррет-боард.
« Ответ #125 : Ноября 12, 2009, 15:45:34 »

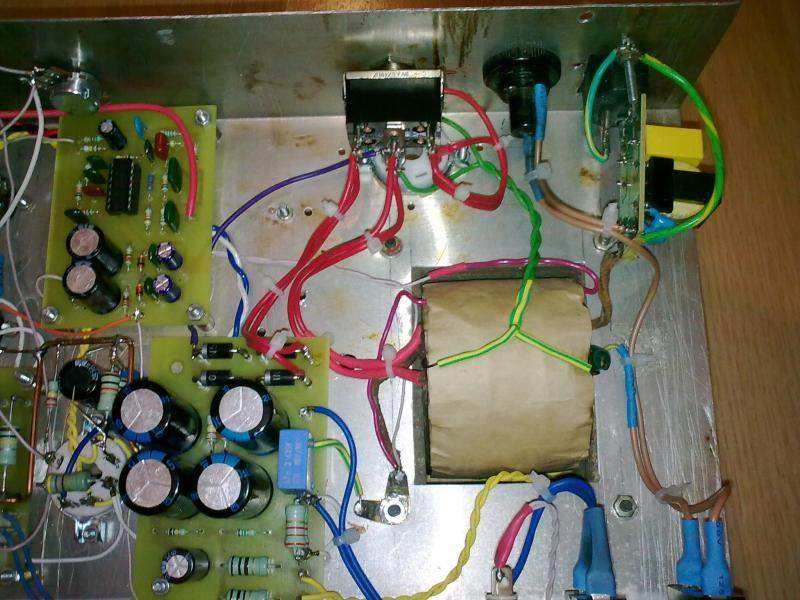

Тема утонула, но процесс-то ещё идёт. В выходные усилитель превратился в "Дуал ректу" :), т.е. в добавок к диодам поставлен кенотрон (с переключателем разумеется). На чистом и кранче кенотрон однозначно рулит!
Развёл плату посыла-возврата на эффекты, может сегодня протравлю-спаяю. Ждите фото...

... и добавил:

А вот и фото.
211489-0
211491-1
« Последнее редактирование: Ноября 12, 2009, 20:06:46 от SanderZ »

Оффлайн April

  • Опытный
  • ****
  • Сообщений: 725
  • Репутация: +32/-18
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #126 : Ноября 13, 2009, 21:39:57 »
а почему именно плёнка в качестве разделительных ? бумагу пробовал ?
я как то на нее осел :)
в катоды - да, плёнку.
а вообще зачет! :)

Оффлайн SanderZ Автор темы

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #127 : Ноября 14, 2009, 09:23:48 »
Бумаги подходящих номиналов нет (только БМТ, но "текут" они). При возможности попробую. Для того турреты и использованы, что перепаивать детали можно почти бесконечно...

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4645
  • Репутация: +462/-136
    • hellamp rocks
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #128 : Ноября 15, 2009, 18:19:05 »
в качестве респекта могу прислать пару вим 0.022 мкф :)

Оффлайн Seishi

  • Ветеран форума
  • ******
  • Сообщений: 3408
  • Репутация: +106/-0
  • In sludge we trust...
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #129 : Ноября 15, 2009, 18:22:28 »
а ручки на потцы такие уже имелись или где-то покупал? если покупал то почем?

Оффлайн SanderZ Автор темы

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #130 : Ноября 15, 2009, 18:59:49 »
Цитата: hell от Ноября 15, 2009, 18:19:05
в качестве респекта могу прислать пару вим 0.022 мкф :)

Спасибо! Заказал у Ерасова.

... и добавил:

Цитата: Seishi от Ноября 15, 2009, 18:22:28
а ручки на потцы такие уже имелись или где-то покупал? если покупал то почем?

Делали на заводе через одного знакомого. Лет пять назад.

... и добавил:

Собрал платку посыла-возврата на эффекты. Завтра буду "вживлять". :)
212197-0
« Последнее редактирование: Ноября 15, 2009, 22:01:58 от SanderZ »

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #131 : Ноября 16, 2009, 03:11:57 »
SanderZ,

могу прислать несколько кандеров К40У-9 Бумага в масле. номиналом 0.01 мкф 600 в.
в паралель их ставишь и получаешь 0.02 мкф. - то что надо.

только вот в "письмо" их запечатывать стремно, боюсь не доедет письмецо из за их формы и массы. да еще и за пересылку из своего кармана платить.

Оффлайн SanderZ Автор темы

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #132 : Ноября 16, 2009, 07:50:35 »
Hader, Спасибо. У меня есть КБГ-И и КБГ-М2 0.05мкФ, буду Чамп на них делать. Всё же, надеюсь получить от Ерасова 0.022мкФ Вима.

Оффлайн SanderZ Автор темы

  • Опытный
  • ****
  • Сообщений: 688
  • Репутация: +56/-1
  • диванный рукосуй
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #133 : Ноября 23, 2009, 10:56:38 »
Грядет тотальный рекапинг! Это у же в пути...
Цитировать
5 x   Конденсатор WIMA FKP-2 630 В 470 ПФ 5 %
5 x   Конденсатор WIMA FKP-2 630 В 680 ПФ 5 %
40 x   Конденсатор WIMA MKP4-400 В 0.022 МКФ 10 %
10 x   Конденсатор WIMA MKP4-630 В 1000 ПФ 10 %
5 x   Конденсатор WIMA MKP10-400 В 3300 ПФ 5 %
5 x   Конденсатор WIMA MKP4-400 В 0.1 МКФ 10 %
10 x   Конденсатор WIMA MKP4-400 В 0.01 МКФ 5 %
Вчера установил плату посыла-возврата. После рекапинга останется обновить переднюю и сделать заднюю панели и, вроде, комбик будет готов к записи семпликов :).

Оффлайн GTX280

  • Опытный
  • ****
  • Сообщений: 771
  • Репутация: +108/-16
  • пыщь
Re: Переделываю DIY комбо. Добавляю туррет-боард, кенотрон, петлю эффектов..
« Ответ #134 : Ноября 23, 2009, 12:01:02 »
Цитата: SanderZ от Ноября 16, 2009, 07:50:35
Hader, Спасибо. У меня есть КБГ-И и КБГ-М2 0.05мкФ, буду Чамп на них делать. Всё же, надеюсь получить от Ерасова 0.022мкФ Вима.

Про кондеры тема хорошая есть ;D :crazy:
http://guitarplayer.ru/index.php?topic=129693.0
