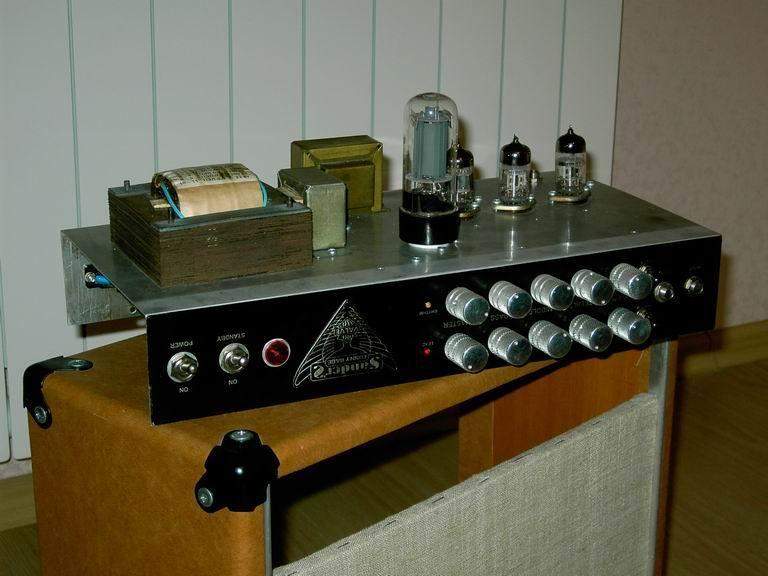

Есть у меня собранный пару лет назад комбо. Хотя и собран он по типу пойнт-ту-пойнт, но показывать его внутренности приличным людям стыдно . Поэтому начинаю переделку его на туррет-боард. В основе усилителя лежит пред Рекфифайер. Но, ввиду того, что качество "чистого" канала неудовлетворительно (вернее его практически нет), принято решение делать пред а-ля Солдано СЛО-100 ( с его родным чистым). Усилитель мощности SE на 6П3С (то, что есть "в тумбочке"), для дома вполне достаточно. Да, пред, в отличии от Солдано, будет двуканальный, со своими гейнами, ТБ и мастер-громкостями в каждом канале. Для затравки фото нынешнего состояния. Внутренности покажу позже и думаю вы согласитесь, что такими их оставлять нельзя.

В настоящий момент закуплены кабельные наконечники, текстолит, некоторые детали. Т.е. работа началась. Посмотрим, что из этого получится.

Сетку третьего каскада на землю? Собираю на основе материалов, выложенных на форуме SLOclone.

Очень интересно, ждем продолжения:)

а чем шасси к кабинету крепилось?
удачи

Крепление шасси, кстати, сейчас тоже "пионерское" - переднее ребро просто лежит на торце панели с динамиком, а сзади к верхней стенке кабинета прикручен уголок и к нему прикручивается задняя стенка шасси. В общем, тоже надо переделывать...

Сейчас развожу основу для туррет-боарда. Плата будет комбинированной - детали, непосредственно относящиеся к звуковому тракту, будут напаяны на турреты, остальные к обычным дорожам шириной 1мм. Соединения между турретами будут также дорожками, но ширина их будет 2мм. Возможно уже вечером отчитаюсь о готовности платы .

Провода на последней фотографии - моножила в двойной капроновой изоляции дополнительно заправленная в термоусадку. Букафки и циферки - это маркировка термоусадки . Этой моножилой и буду разводить, сейчас использованы провода МГТФ. Но, т.к. замена МГТФ на моножилу в моём усилителе "для музыки" (тоже ламповый на 6Ж8 + Г807, обе триодом) сказалась положительным образом, то и в гитарнике применю её же.

Резисторы - С2-33 нижегородского производсва. Лучшего в наших краях на найти, тока МЛТ... Попадаются ещё "синенькие" однопроцентники, но мало

Резисторы - С2-33 нижегородского производсва. Лучшего в наших краях на найти, тока МЛТ... Попадаются ещё "синенькие" однопроцентники, но мало

Это что еще производство осталось или старые запасы?

из уголков?))

... и добавил:

из железного конструктора?

ниче так вышло))возможно идея найдет свое место в серийном производстве.
