Автор Тема: Первый опыт лампостроения на 6н2п-ев  (Прочитано 6360 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AndriiKhodus Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Здравствуйте, я у вас тут новенький. Прошу сразу продуктами питания не кидаться. Пишу как умею.
Дело было еще месяцев 9 назад, стало скучно в рейсе и я решил себя занять каким-то интересным и полезным для себя делом. Разобрав металзону, долго её ковырял и паял из имеющихся деталей всякую фигню, периодически пополняя запас запчастей тем, что отбирал у электрика всякий не нужный хлам. После пары месяцев в голову проникла мысль "Лампу бы". Мы тогда как раз курсировали между Европой и Штатами и сначала думал купить и не париться, благо на пароходе был интернет и можно было купить через ибей, ревер или другой сайт. Но не много еще погодя решил все же попытаться сделать самостоятельно. Времени в рейсе было предостаточно и я начал с изучения матчасти, дабы не плодить разных тем типа "Хелп пред фонит" и т. д. Сначала методично шерстил этот форум(хотелось бы сказать огромное спасибо некоторым форумчанам, сами того не зная вы мне очень помогли ;)), затем переключился на остальные ресурсы. Не помню точно где, вроде на ГТЛабе, была найдена книга о проектировании гитарных усилителей, которую ребята переводили своими силами, за это им тоже отдельное спасибо.

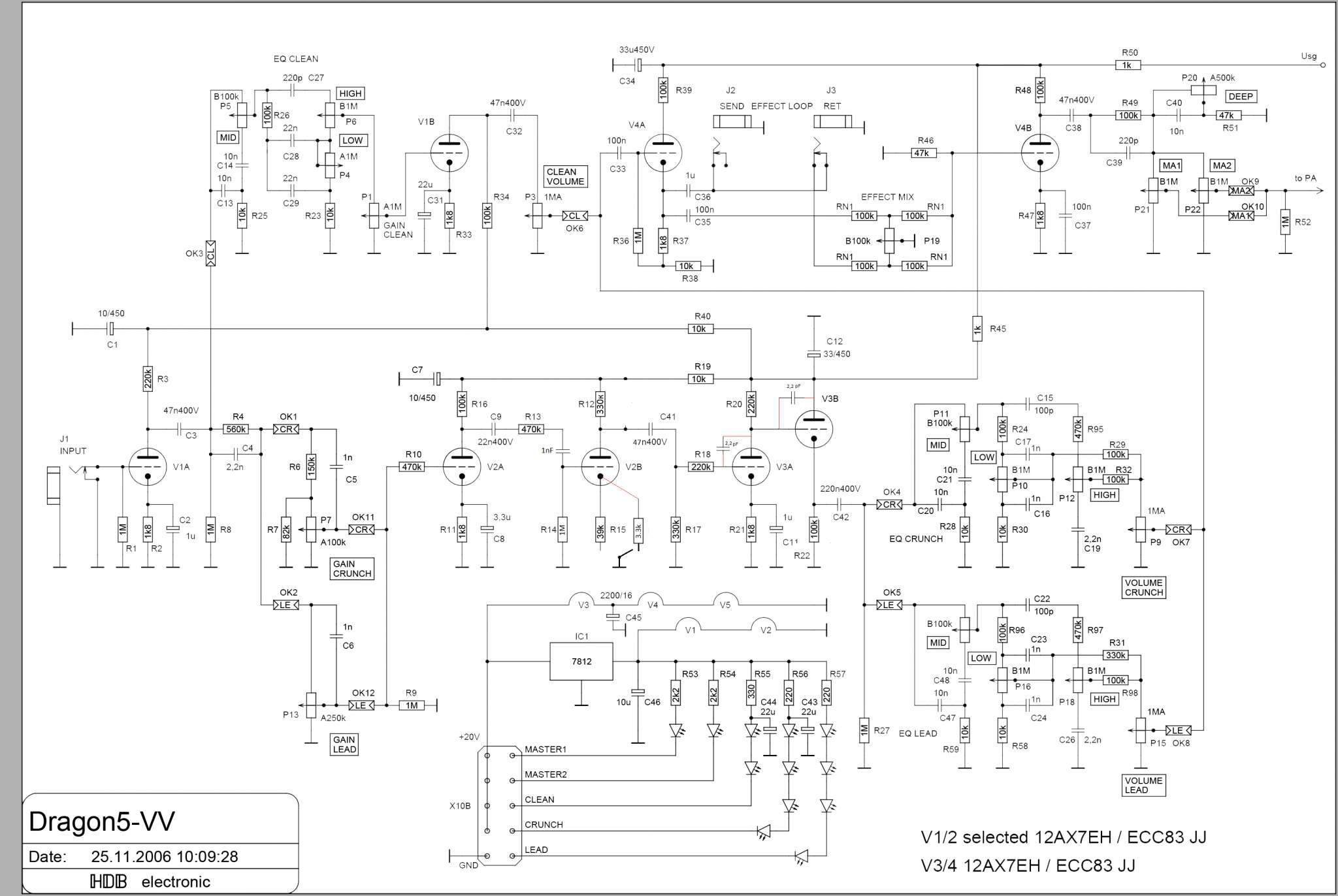

В итоге по приезду домой я решил собрать для себя пред стараясь уложиться в небольшой бюджет, чтобы, если разочаруюсь, не переживать по поводу сколько денег коту под хвост. В основу преда взял схему Framus Dragon, очень его перегруз понравился, схема взята с официального сайта http://www.framus.de/en/Framus---Support.html#current_site_id. Лампы 6н2п-ев. Канал клин был оставлен без изменений, в канале перегруза добавил только тумблер, так как канал кранч и лид имеют идентичные темброблоки, с разницей с одном резисторе 100к/330к. После закупки всех деталей, поиска трансформатор и корпуса, был собран пред на 3-х лампах, в коротком 1U корпусе, выход пока что сделан как в Engl E530. Запустилось все с первого раза, чего если честно сам не ожидал. Канал клин получился очень ярким и звонким, с небольшим подгрузом при выкрученом гейне. А вот с каналом перегруза была беда: легкий овердрайв, который с переключением тумблера с 100к на 330к переходил в кранч. При этом уж очень сильно валили верха, аж зубы сводило и имел место быть басовый бубнеж. Покурив еще литературу нашел что якобы добавление пикушный конденсаторов между сеткой и анодом исправляет ситуацию в лучшую сторону. В итоге в 2 последних каскада я добавил эти кондёры, и поменял анодный и катодный резисторы по типу как в Engl Fireball (330к и 3,3к) в каскаде перегруза, так же перед этим каскадом поставил RC фильтр со срезом 160гц. Еще не много поразмыслив поставил тумблер на переключение катодного резистора с 3,3к на 39к, а ТБ оставлен лид канала. В итоге получились кранч и приемлемый лид.
Пока только записал пример лида, комбоэмулятор Peavey Revalver 4, кабинет Angel Standart 4х12 Straight, гитара бюджетный Cort Z4, звукосниматели EMG H4. Запись с барабанами подверглась легкой эквализации с помощью EZMix, там где гитара ничего кроме кабинета.
Буду рад прочитать ваши мнения.
Спасибо за внимание.
« Последнее редактирование: Января 14, 2017, 02:40:22 от AndriiKhodus »

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4307
  • Репутация: +268/-5
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #1 : Января 12, 2017, 17:01:36 »
Баксандалл на перегруженном канале смущает традиционно. Типовой маршалл тонстэк не пробовал-не сравнивал?

Ну и плюс за результат)

Оффлайн AndriiKhodus Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #2 : Января 12, 2017, 17:42:00 »
Спасибо) нужно будет попробовать. В данный момент агрегат имеет вид макета и я в нем все время что-то меняю.

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 6119
  • Репутация: +1512/-496
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #3 : Января 13, 2017, 09:33:08 »
Конденсатор с анода - энто костыль. Надоть нашу лампу ставить в режим, изменив анодные/катодные сопротивления и межкаскадные цепи, тада звучать будет опупительно как, офигеешь сам  :crazy: :crazy: :crazy:
AndriiKhodus, исчи, тута рядом была темка об энтом  :hitrez:

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4307
  • Репутация: +268/-5
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #4 : Января 13, 2017, 10:20:26 »
Конденсатор с анода - энто костыль. Надоть нашу лампу ставить в режим, изменив анодные/катодные сопротивления и межкаскадные цепи, тада звучать будет опупительно как, офигеешь сам  :crazy: :crazy: :crazy:
AndriiKhodus, исчи, тута рядом была темка об энтом  :hitrez:

Да ладно, не драматизируй. Вариант на тему местной оос, не более и не менее.

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 6119
  • Репутация: +1512/-496
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #5 : Января 13, 2017, 11:43:40 »
Да ладно, не драматизируй. Вариант на тему местной оос, не более и не менее.
В далекой юности ввиду отсутствия лишних средств собирал почти все преампы (ну там сло, ректу и т.д.) на наших лампах. Все звучало чотко, плотно, без сёра и зуда. В отличии от тех, кто делал без изменений, тупо втыкая нашу лампу в обвязку "двенашки". Надо понимать, что конструкции ламп - разные. И характеристики у них разные.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4307
  • Репутация: +268/-5
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #6 : Января 13, 2017, 12:41:10 »
В далекой юности ввиду отсутствия лишних средств собирал почти все преампы (ну там сло, ректу и т.д.) на наших лампах. Все звучало чотко, плотно, без сёра и зуда. В отличии от тех, кто делал без изменений, тупо втыкая нашу лампу в обвязку "двенашки". Надо понимать, что конструкции ламп - разные. И характеристики у них разные.

Ну так поделись опытом, а не напускай туман ;)

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 6119
  • Репутация: +1512/-496
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #7 : Января 13, 2017, 12:44:22 »
Дык написал уже, хде-то рядом темка была, там рассусолили жеж про энто  >:( >:( >:(

Оффлайн merkurev

  • Завсегдатай
  • ***
  • Сообщений: 455
  • Репутация: +37/-1
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #8 : Января 13, 2017, 13:18:25 »
Такие темы и гтлабе были и здесь. Вбей в поиск "переделка 6н2п"

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 6119
  • Репутация: +1512/-496
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #9 : Января 13, 2017, 13:29:49 »
Такие темы и гтлабе были и здесь. Вбей в поиск "переделка 6н2п"
Ды!
На гитаргире хорошая тема есть про это  :hitrez:

Оффлайн AndriiKhodus Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #10 : Января 14, 2017, 02:38:10 »
Конденсатор с анода - энто костыль. Надоть нашу лампу ставить в режим, изменив анодные/катодные сопротивления и межкаскадные цепи, тада звучать будет опупительно как, офигеешь сам  :crazy: :crazy: :crazy:
AndriiKhodus, исчи, тута рядом была темка об энтом  :hitrez:

Как где-то было сказано "Костыли наше всё"))) Пока что для себя не ставил задачу на полную переделку под наши лампы. Просто решил попробовать, а там будь что будет)) Поэтому и выбирал, так сказать "народные методы".
В дальнейшем в принципе собираюсь что-нибудь такое сделать, но это уже будет через месяц-другой, когда времени свободного больше будет.


Оффлайн впальто

  • Завсегдатай
  • ***
  • Сообщений: 296
  • Репутация: +20/-0
  • GuitarPlayer.Ru fan!
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #11 : Января 14, 2017, 07:11:22 »
 для 6н2 добавляется диод последовательно катоду это единственный способ раскачать эту лампу чтобы было похоже на 12ax7......
https://guitarplayer.ru/index.php?topic=129204.msg9774601#msg9774601

Оффлайн AndriiKhodus Автор темы

  • Новичок
  • *
  • Сообщений: 12
  • Репутация: +7/-0
  • GuitarPlayer.Ru fan!
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #12 : Января 15, 2017, 01:36:08 »
Диоды пробовал, слышно было как струны об лады бъются, но это в оригинальной схеме.
Сегодня попробовал диод параллельно резистору 3.3к. Результат: перегруз стал более яркий.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17297
  • Репутация: +3997/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Первый опыт лампостроения на 6н2п-ев
« Ответ #13 : Января 15, 2017, 17:43:10 »
AndriiKhodus, респект и витаминка за труды  :good:
