Автор Тема: Петля на Ibanez TBX30R  (Прочитано 1465 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн belko.loc Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +0/-0
Петля на Ibanez TBX30R
« : Сентября 24, 2015, 13:35:47 »
Форумчане, подскажите, можно ли намутить петлю на Ibanez TBX30R?
Петлю хочу использовать:
а. для подключения внешнего преампа
б. для подключения в разрыв делея итп.

Может кто подскажет на схемке куда вешать ее.

Оффлайн Fret Noise

  • Завсегдатай
  • ***
  • Сообщений: 468
  • Репутация: +16/-1
  • You'll come a-Waltzing Matilda, with me
Re: Петля на Ibanez TBX30R
« Ответ #1 : Октября 11, 2015, 09:19:28 »
Никто не подсказывает, потому что схемы этого комбика в свободном доступе нет.

"Сними" схему, выложи её в топик - сразу будут дельные советы!  :hitrez:

Оффлайн belko.loc Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +0/-0
Re: Петля на Ibanez TBX30R
« Ответ #2 : Октября 20, 2015, 17:54:42 »

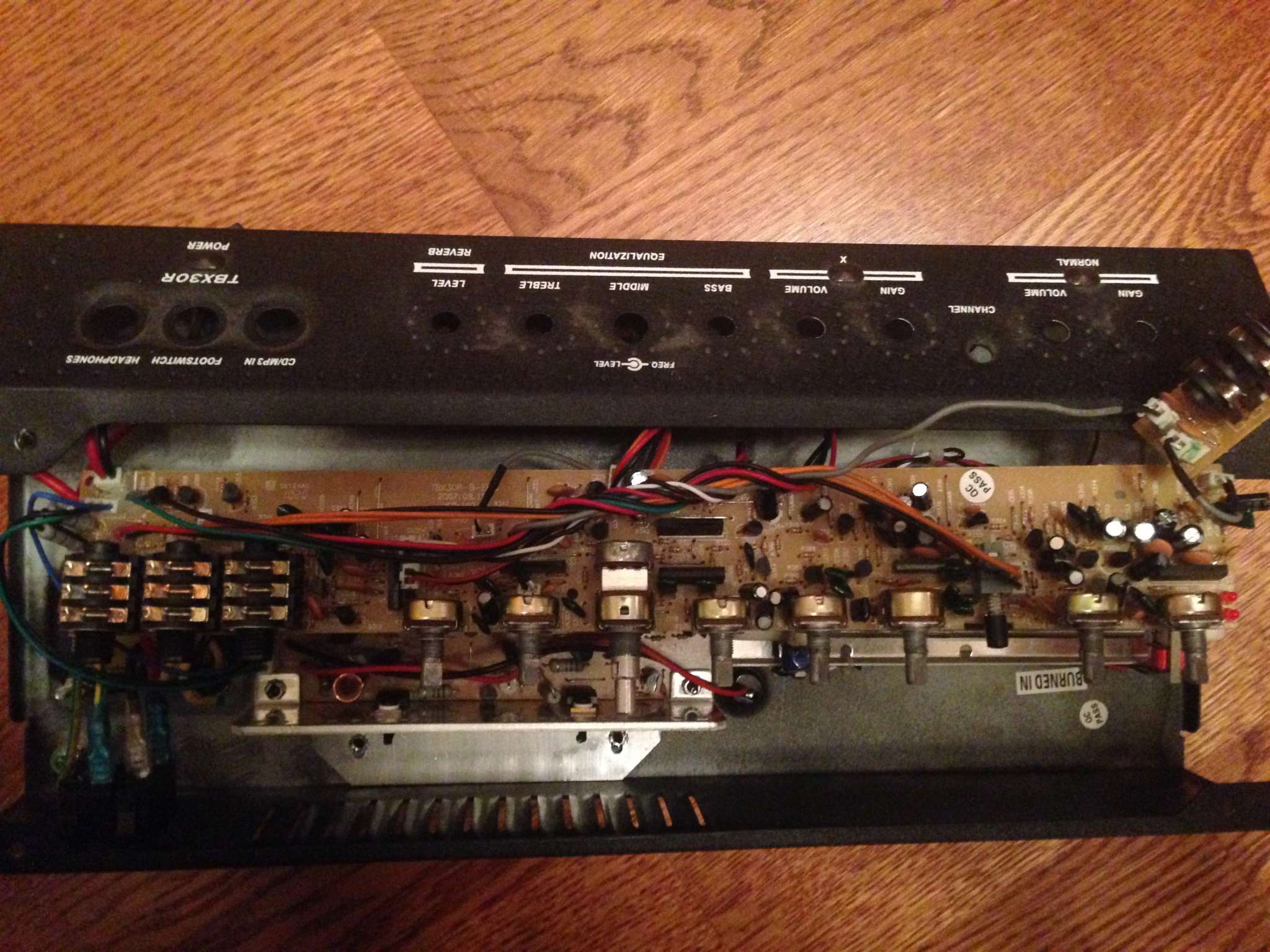

Собственно фото платы, или надо плату с темброблоком ещё??

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10106
  • Репутация: +1254/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Петля на Ibanez TBX30R
« Ответ #3 : Октября 20, 2015, 18:04:35 »

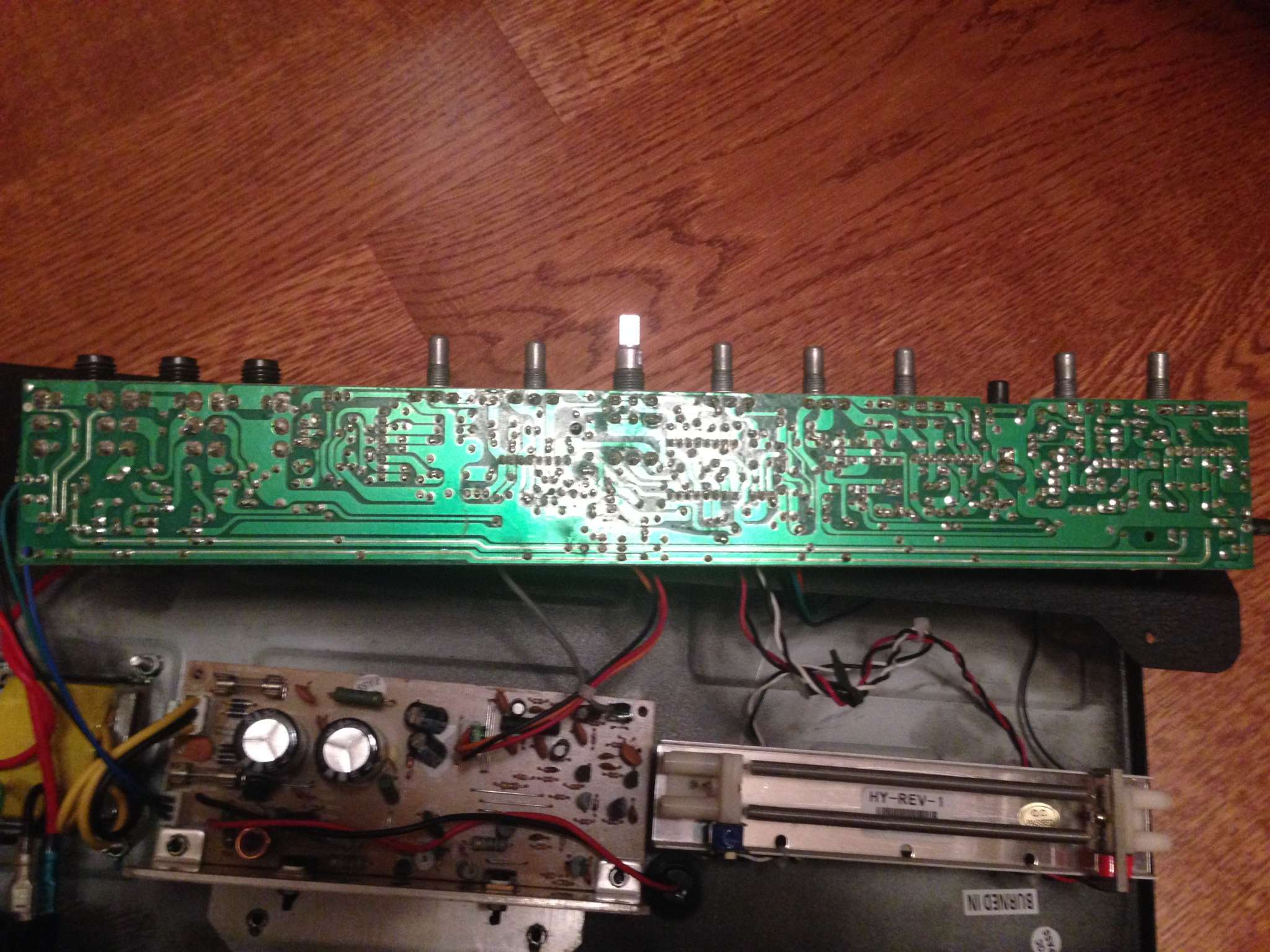

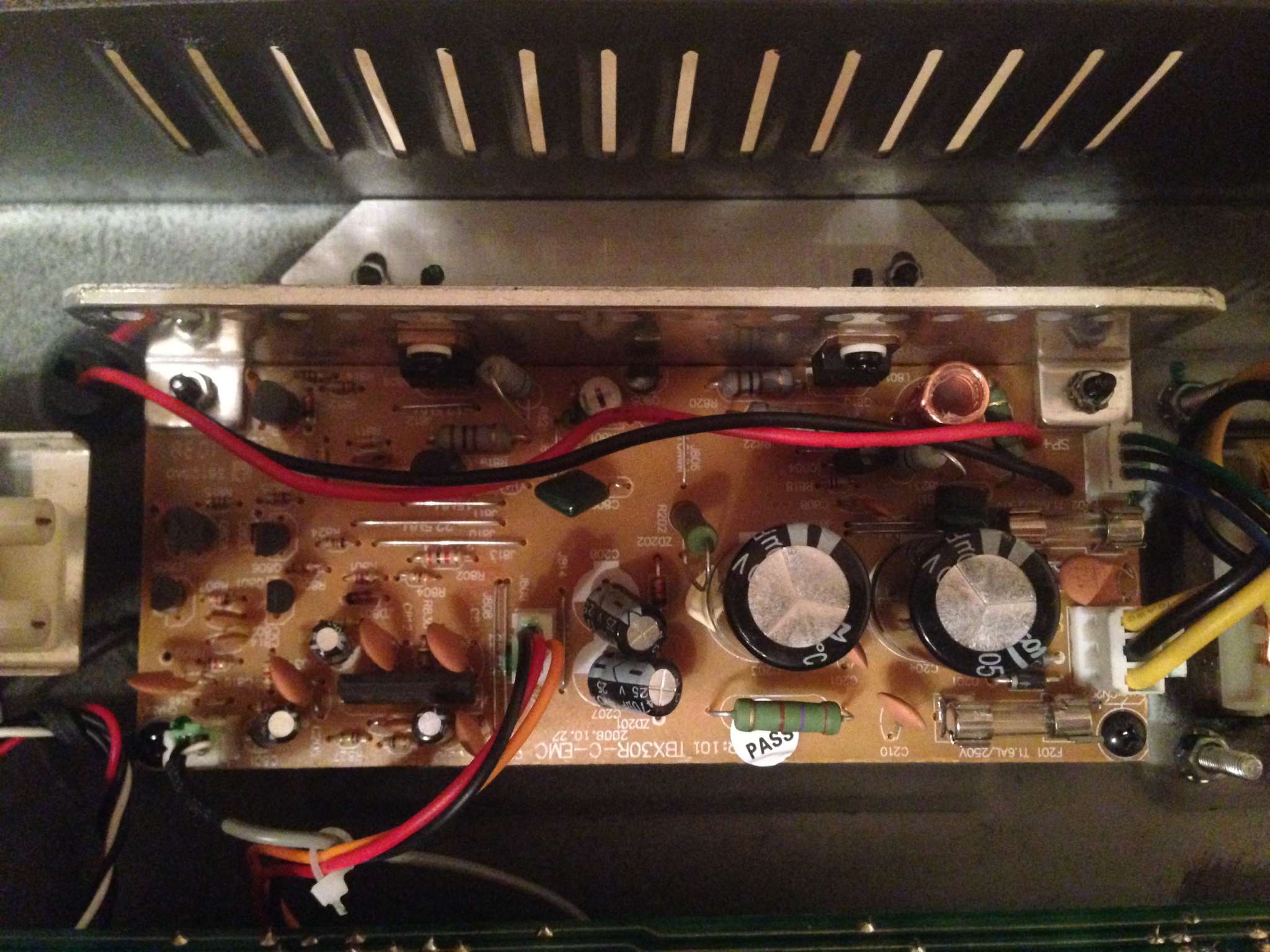

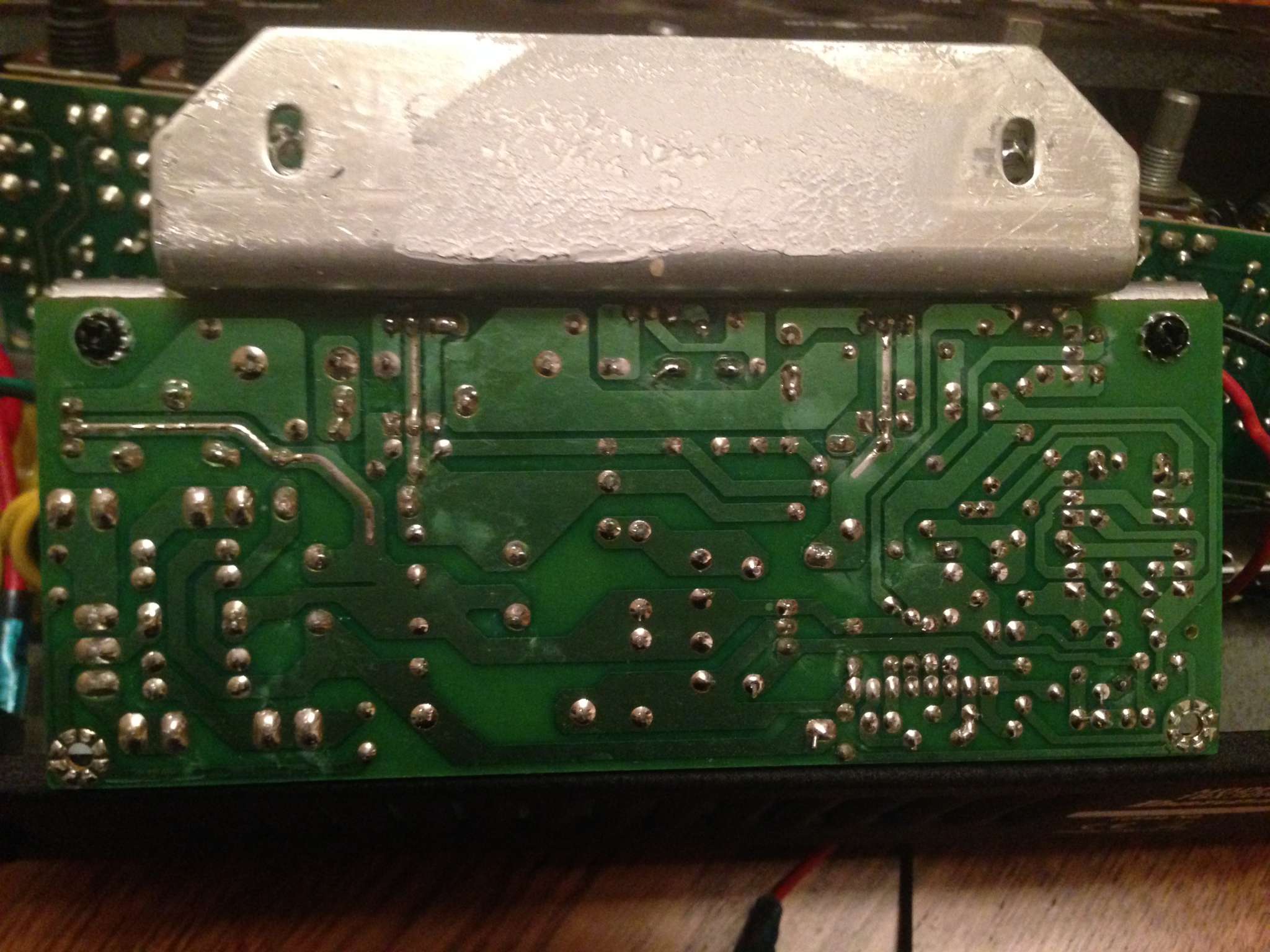

belko.loc, фото всех плат с двух сторон

Оффлайн belko.loc Автор темы

  • Новичок
  • *
  • Сообщений: 65
  • Репутация: +0/-0
Re: Петля на Ibanez TBX30R
« Ответ #4 : Октября 20, 2015, 18:23:58 »
Вроде все, болтается одно гнездо - инпут

Оффлайн IIIax

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
Re: Петля на Ibanez TBX30R
« Ответ #5 : Ноября 14, 2016, 11:01:52 »
Если оно кому-то еще надо.
Огромное спасибо ОлегВЛ за помощь в поиске этого "разрыва". =)


Оффлайн Степанъ Кагнеръ

  • Завсегдатай
  • ***
  • Сообщений: 315
  • Репутация: +154/-0
  • Helvetic Arse Productions
Re: Петля на Ibanez TBX30R
« Ответ #6 : Ноября 14, 2016, 18:47:00 »
В принципе все каменные комбы клепаются по более-менее одной схеме, петля врезается между операционниками овера/клина и буфером, идущим на оконечник. Если на плате есть перемычка - это вообще сказка, а так ищется разделительный конденсатор, выпаивается и переносится на микроплатку с джеками. Return и Send вешаются на точки пайки ног конденсатора на плате.
Разводка, конечно, в таких комбиках иногда заставляет поломать голову...)

Оффлайн IIIax

  • Новичок
  • *
  • Сообщений: 24
  • Репутация: +3/-0
Re: Петля на Ibanez TBX30R
« Ответ #7 : Ноября 15, 2016, 11:52:10 »
Ну, на основе принципиалки TBX65R, выше упомянутый мною участник форума указал, какую часть платы мне нужно "отстеклить", что бы определить место "разрыва".
Если интересно, то могу выложить эту часть схемы...
« Последнее редактирование: Ноября 15, 2016, 12:12:36 от IIIax »
