Автор Тема: Подкроватный комбик из магнитофона Чайка-66  (Прочитано 14064 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2042
  • Репутация: +362/-4
  • GuitarPlayer.Ru fan!
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #60 : Февраля 01, 2020, 08:30:17 »
Да

Оффлайн Иван Ивановский Автор темы

  • Опытный
  • ****
  • Сообщений: 673
  • Репутация: +156/-2
  • Москва
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #61 : Февраля 01, 2020, 10:52:12 »
Наличие или отсутствие резисторов в цепи сетки дело второе, главное откуда сетка подключается- до или после транса. Если после- это триодное включение, до- обычное.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2615
  • Репутация: +455/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Подкроватный комбик из магенитофона Чайка-66
« Ответ #62 : Февраля 01, 2020, 16:44:54 »
Триодное фтопку, его звучание в данном случае имхо непотребно. Чайко сдал анализы!  ;D

https://guitarplayer.ru/attach/417966-2348332.jpg
Uанода-230в   Uсетки2-168в    Uсетки1-3,3в    Uкатода-6,0в    ( C27 -278в,  C26 -252в,  C25 - 168в )

https://guitarplayer.ru/attach/417966-2348380.jpg
Uанода-214в   Uсетки2-240в    Uсетки1-3,4в    Uкатода-7,7в    ( C27 -270в,  C26 -240в,  C25-184в )

C27   19mF   D-0,08   Q-12,5   ESR-0,7     фазовый угол  -85
C26   17mF   D-0,03   Q-36,5   ESR-0,25   фазовый угол  -88
C25    59mF  D-0,05   Q-19,7   ESR-0,13   фазовый угол  -87

... и добавил:


Увеличил С26 и С27 в три раза, 2ую сетку запитал от C27 через отдельную  развязку из двух резисторов и электролита на землю ( анод 220в, 2-сетка 226в), первичку силового приземлил посредством  47н. Гул уменьшился в несколько раз ( но все же он есть), теперь использование  дросселя уменьшения гула не дает. Добавил перед гейном ("уровнем записи") 510к параллельно с 750р. Каб 2×12 Eminence Private Jack, Eminence Wizard. Не, все-таки моджо  тут в наличии ! :crazy:

Покурил коллективный разум, узнал, шо однотакты весьма чувствительны к качеству силового транса. Надоть приобресть другой. Возможно в качестве альтернативы рулит применение стабилизированного питания, но в этом пока абсолютный дуб  :pozor:
« Последнее редактирование: Февраля 02, 2020, 16:00:05 от surfin bird »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2042
  • Репутация: +362/-4
  • GuitarPlayer.Ru fan!
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #63 : Февраля 03, 2020, 00:32:43 »
Ты прежде уточни источник, первую сетку на землю, затем поставь заведомо нормальную лампу, а уж потом смотри фитьтры. Там обычно 100+47 более чем за глаза.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2615
  • Репутация: +455/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #64 : Февраля 03, 2020, 14:02:31 »
Земление 1сетки гул не убирает ( пред отключен ),  лампу менял и проверял в другом усе. Попробую силовой отодвинуть подальше и временно под  экран.
« Последнее редактирование: Февраля 03, 2020, 14:07:43 от surfin bird »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2042
  • Репутация: +362/-4
  • GuitarPlayer.Ru fan!
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #65 : Февраля 03, 2020, 16:05:01 »
Другой лампы нет что ли? Она ведь при разных режимах может разные фокусы.

... и добавил:

Наводка силового проверяется наушниками, лампу вынь и послушай.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2615
  • Репутация: +455/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #66 : Февраля 03, 2020, 17:15:28 »
Лампы есть конечно, все менял, всем устраивал перекрестные проверки ???  Силовой и звуковой вынес за пределы чайковского шасси на 20-30см проводах, силовой поместил  в стальную,  кастрюльку, при землении которой фон снижается до непрослушиваемого уровня  :good: Стальной друшлаг  дал тот же результат, стальное сито экранирует слабее.

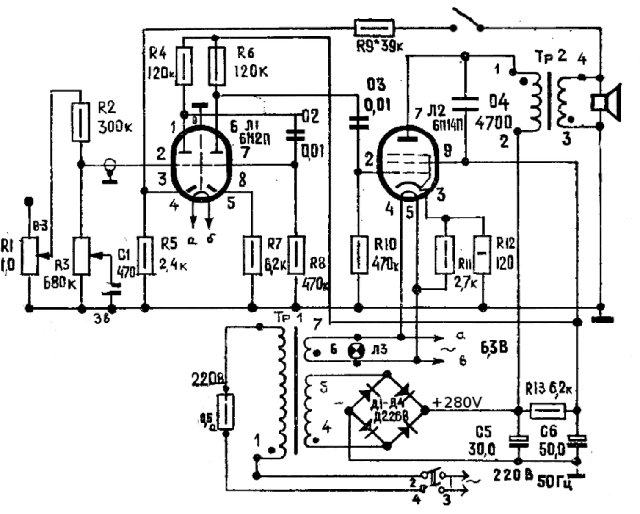

Пытаюсь анализировать схемки, появился вопрос: для чего резик R11 с катода на накал?  "Подьем" (подача запирающего потенциала ) накала?


« Последнее редактирование: Февраля 03, 2020, 23:16:22 от surfin bird »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #67 : Февраля 03, 2020, 17:38:45 »
R11 - подъем потенциала накала для уменьшения фона

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2615
  • Репутация: +455/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #68 : Февраля 03, 2020, 17:51:11 »
Огромное спасибо Всем за дельные советы  :alc:  Практика приятна и полезна !  :good:

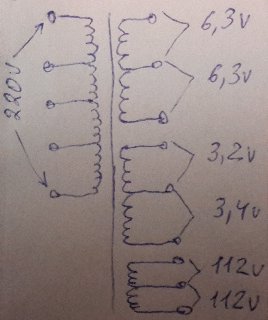

В Чайке для мну осталась еще одно загадко - это экранная обмотка силового транса.  Нумерация контактов на клемной панельке этого транса не соответствовала схеме. Прозвонил обмотки тестером,  но экранной кажись нет  ???



ХХ -90мА   :pozor:  Фтопку его ?
« Последнее редактирование: Февраля 03, 2020, 18:14:28 от surfin bird »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2042
  • Репутация: +362/-4
  • GuitarPlayer.Ru fan!
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #69 : Февраля 03, 2020, 20:43:22 »
Если это точно хх, а не накал или еще чего - многовато, да, претендент на перемотку.

Оффлайн Иван Ивановский Автор темы

  • Опытный
  • ****
  • Сообщений: 673
  • Репутация: +156/-2
  • Москва
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #70 : Февраля 04, 2020, 14:31:43 »
Да уж. Мне с трансом больше повезло. У меня тор СЮ4.700.002. Анодная под нагрузкой выдаёт 238в при обещанных230в, правда и обе накальные тоже слегка перебирают. Экран тоже есть, и что приятно- совсем не лучит, чем отличается от тор-ов, которые у меня раньше были.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2615
  • Репутация: +455/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #71 : Февраля 04, 2020, 17:39:31 »
Накал как правило первым делом проверяю, запитывая от аккумулятора ( не уверен грамотна ли данная процедура ) заодно слушаю как постоянка в накале влияет на звук.

А что за метода проверки трансформатора с помощью наушников?

Тор у меня тоже есть очень похожий, собирал  на нем макет преда меса марк 2, очень хорошо работает.
А какой цвет провода экранной обмотки тора, или может какая бирка с номером на нем  имеется?

« Последнее редактирование: Февраля 04, 2020, 20:02:50 от surfin bird »

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +52/-0
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #72 : Февраля 05, 2020, 08:39:17 »
А какой цвет провода экранной обмотки тора, или может какая бирка с номером на нем  имеется?

Обычно тоненький, ни с чем не звонится, так как другой конец экранной обмотки не выводится и остаётся внутри не подключенным.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2615
  • Репутация: +455/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #73 : Февраля 05, 2020, 10:37:49 »
Скорее всего оторван, нужно будет под матерчатым покрытием глянуть, может остался кончик. Экранная обмотка между первичкой и вторичкой расположена?
« Последнее редактирование: Февраля 05, 2020, 10:39:44 от surfin bird »

Оффлайн Иван Ивановский Автор темы

  • Опытный
  • ****
  • Сообщений: 673
  • Репутация: +156/-2
  • Москва
Re: Подкроватный комбик из магнитофона Чайка-66
« Ответ #74 : Февраля 05, 2020, 11:20:06 »
Не утруждайтесь. Если верить мануалам на Чайку-66, на трансформаторах вроде вашего экранной обмотки не было, она была только на торах. Но это не беда- щель между каркасом и магнитопроводом там обычно имеется, так что берем алюминиевую или медную фольгу, оклеиваем с двух сторон бумажным скотчем, припаиваем проводок и оборачиваем каркас в один виткок с небольшим перехлестом. Иногда помогает. :)
