Помогите новичку с созданием первого фуза;)))
« : Июля 16, 2022, 13:39:23 »

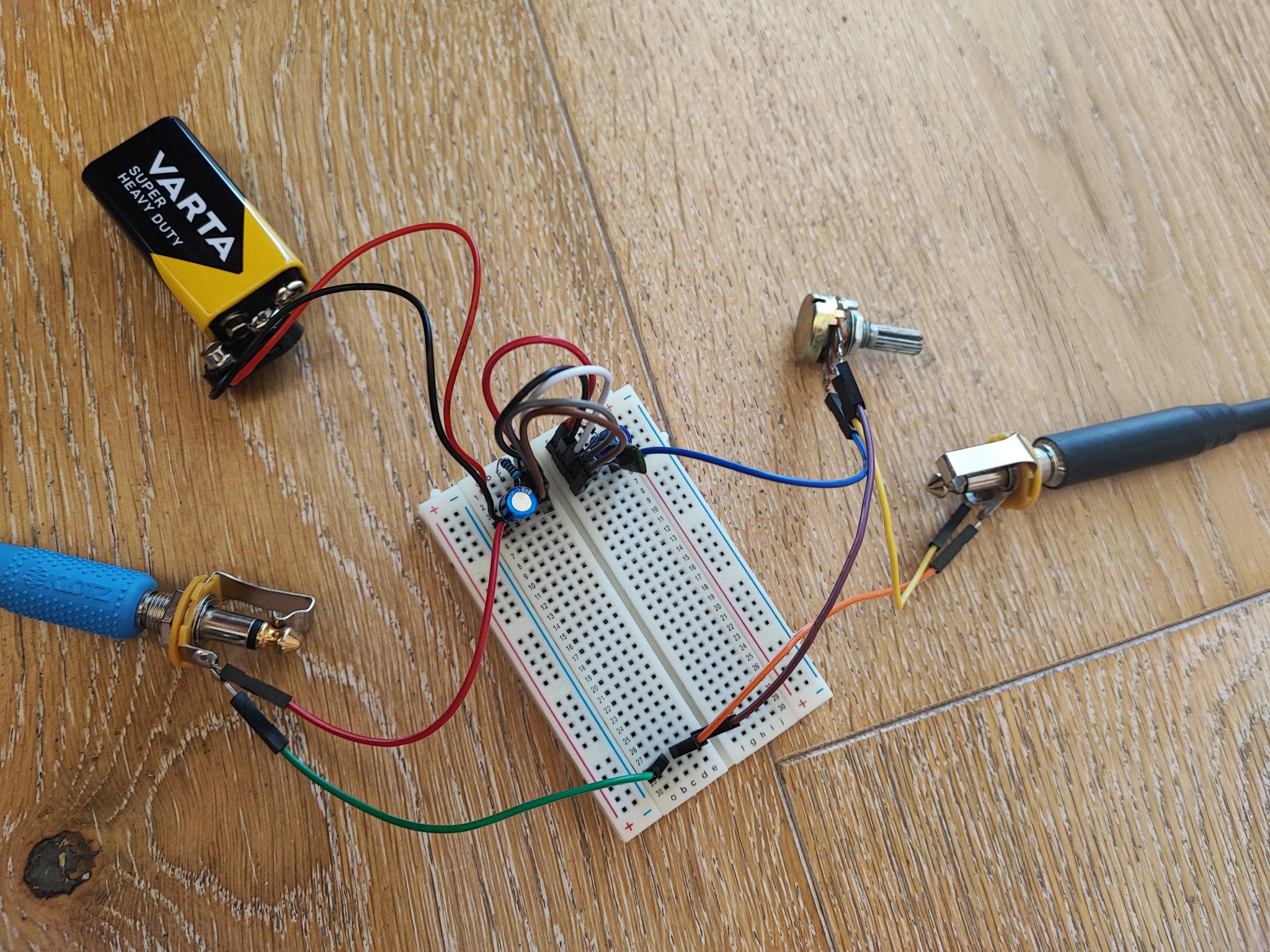

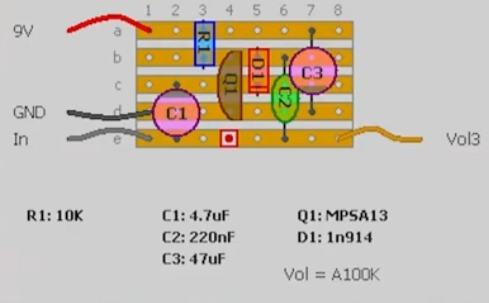

всем прив, решил попробовать собрать свою педальку, начал с фуза. собрал на борде компоненты по схеме (прикреплю фотку), а дальше не очень понимаю что нужно сделать. байпасс пихать пока что не хочу, мне нужно как-то это все связать с потенциометром на громкость и двумя джеками 6.3, подскажите/помогите кто шарит. заранее спасибо)

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +86/-1
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #1 : Июля 16, 2022, 14:07:56 »
входной джек на IN, vol3 на третью лапу переменника, со второй на выходной джек,  первая лапа и минуса джеков на GND.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #2 : Июля 16, 2022, 14:28:52 »
Несложные схемки удобно собирать на макетных платах, типа:
https://magazin-elektronika.ru/75-00-30

Оффлайн Kevin shields Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #3 : Июля 16, 2022, 16:01:01 »
Короче, спаял как написано. Потц работает, громкость меняется, но почему-то меняется именно фон, и через него слышна чистая гитара. Может дело в том что у меня цепь "гитара-педаль-звуковуха-комп"?. Звуковая карта если что фокусрайт 3 поколения.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #4 : Июля 16, 2022, 16:16:17 »
Есть ли соединение между (земля вход + нога потенциометра + земля выход) и (минус батарейки + эмиттер транзистора + фильтрующий электролит)?

Оффлайн Kevin shields Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #5 : Июля 16, 2022, 16:27:30 »

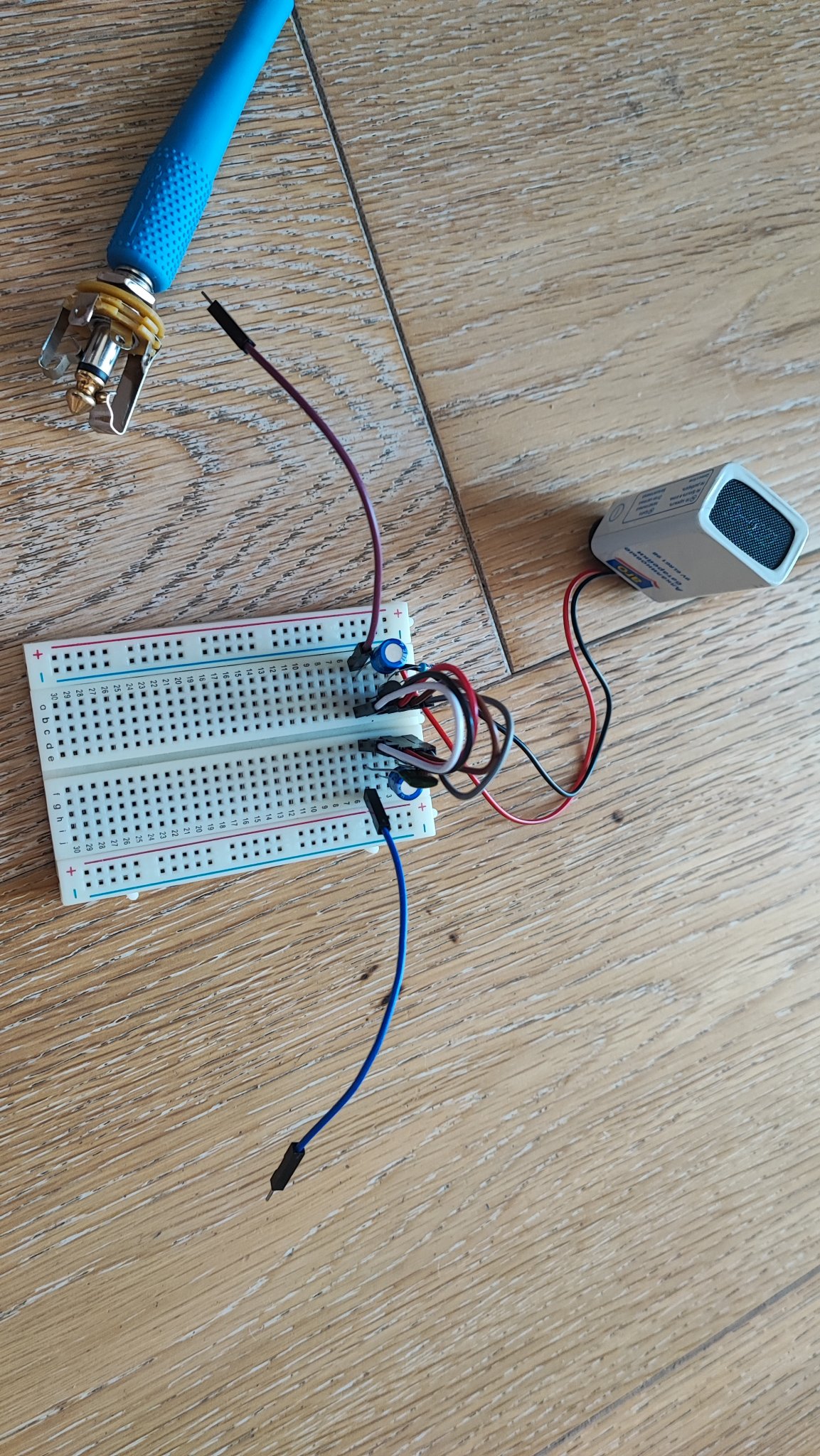

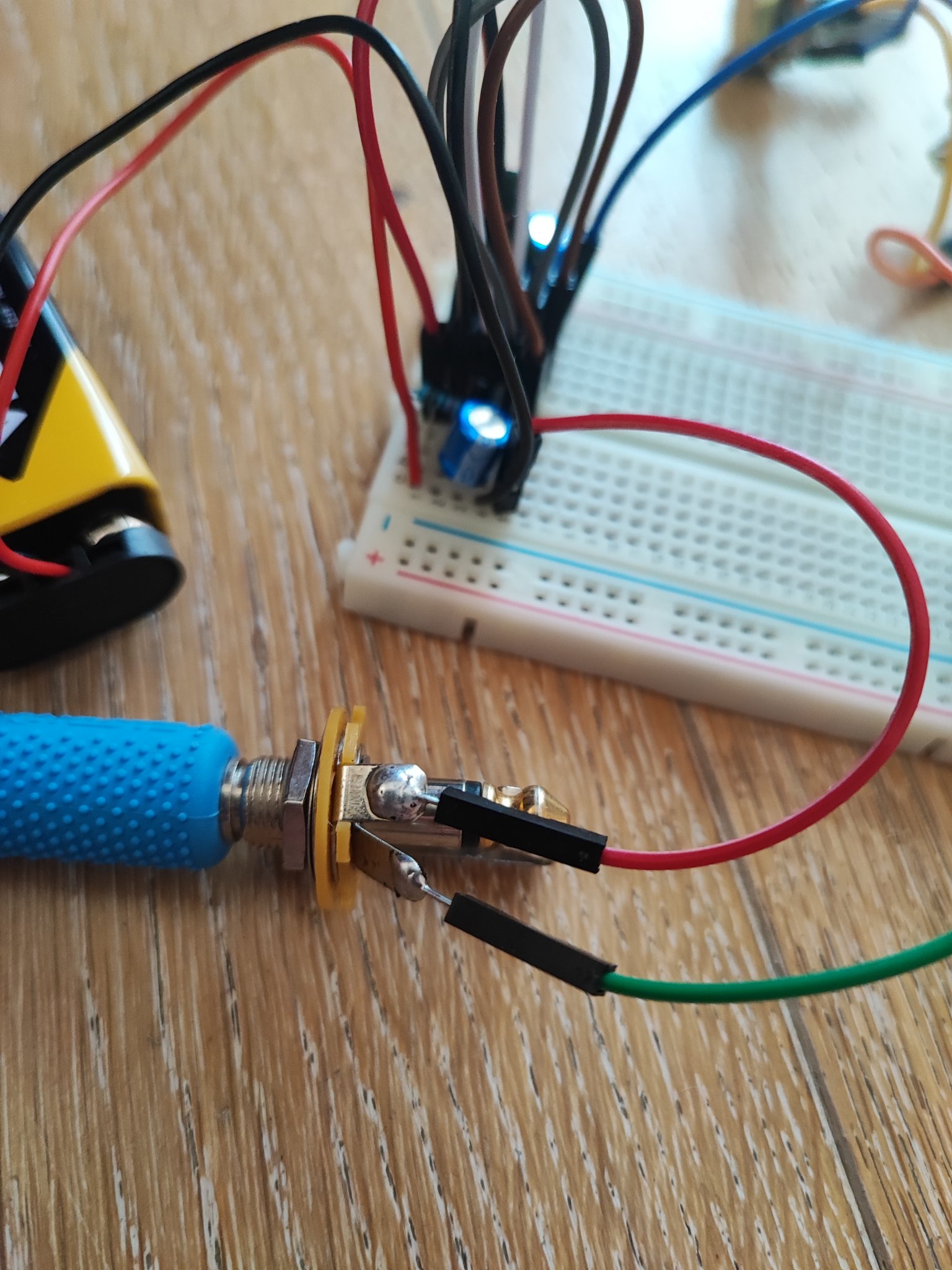

Да, щас проверил и пересобрал, соединения есть. Но после повторной сборки фон пропал, и теперь просто громкость меняется. Может не туда припаял провода на джеке?

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 884
  • Репутация: +86/-1
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #6 : Июля 16, 2022, 16:42:54 »

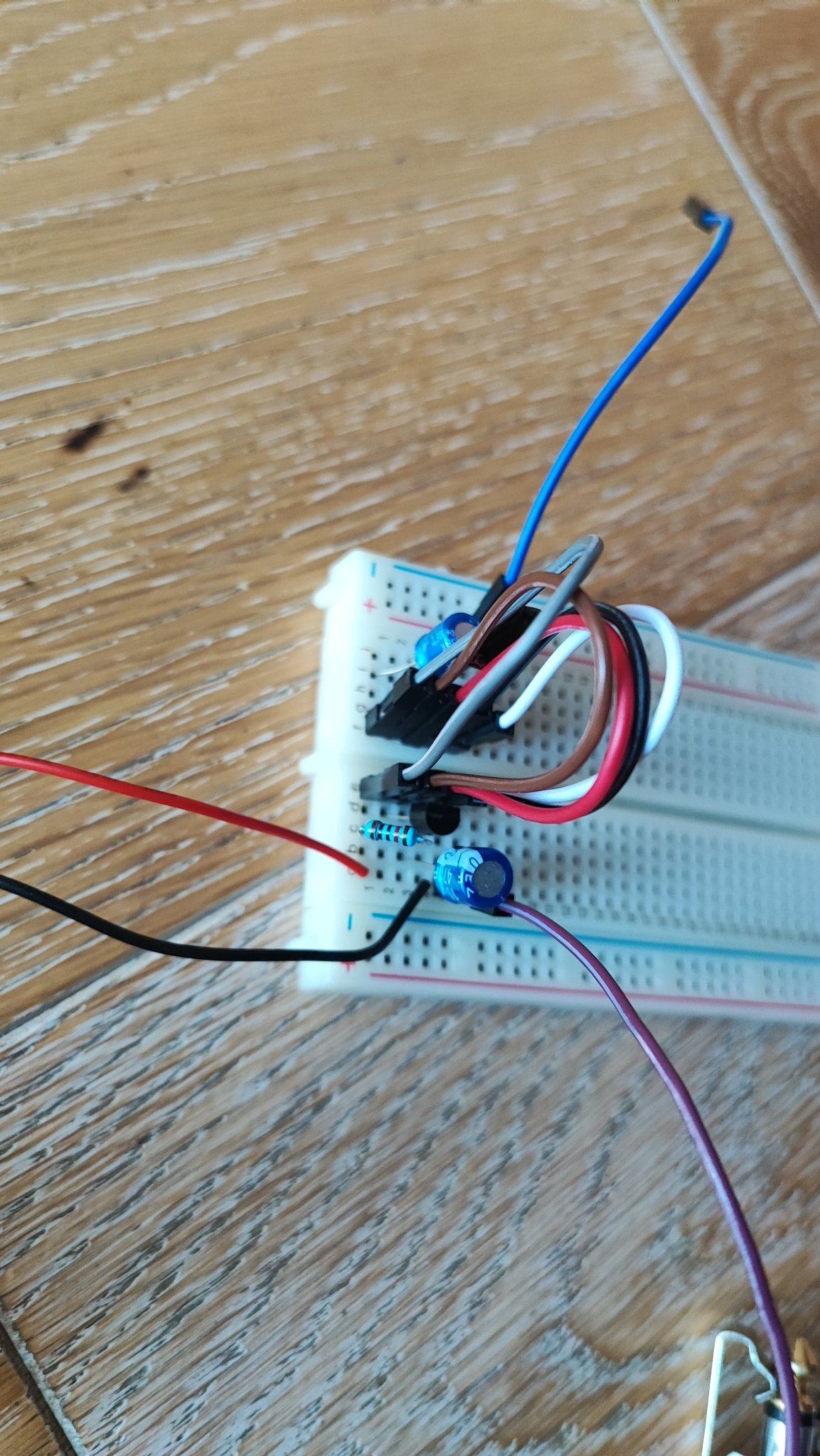

На фото выше у тебя соединены минуса джеков и переменника это все на минус питания (gnd) надо.

Оффлайн Kevin shields Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #7 : Июля 16, 2022, 17:07:57 »
так, не очень понял чёт, эти провода от джека, минус питания и минус переменника просто прикрепить на одну землю в ряд?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #8 : Июля 16, 2022, 17:16:32 »
Здесь всё понятно расписано и показано, в том числе и всякие полезные моды ;):
http://home-wrecker.com/bazz.html

Оффлайн Knip

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +38/-145
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #9 : Июля 16, 2022, 17:17:06 »
Цитата: Kevin shields от Июля 16, 2022, 16:01:01
Короче, спаял как написано. Потц работает, громкость меняется, но почему-то меняется именно фон, и через него слышна чистая гитара. Может дело в том что у меня цепь "гитара-педаль-звуковуха-комп"?. Звуковая карта если что фокусрайт 3 поколения.
Попробуй послушать хоть ч\з колонки, мимо звуковухи и компа.
Потом займёшься согласованием.

... и добавил:

Цитата: Kevin shields от Июля 16, 2022, 17:07:57
так, не очень понял чёт, эти провода от джека, минус питания и минус переменника просто прикрепить на одну землю в ряд?
Да, земли все соединить.

Оффлайн Kevin shields Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #10 : Июля 16, 2022, 18:11:46 »
Пустил чисто через колонки, такой же результат, чистый звук и регулируется громкость, странно

Оффлайн Knip

  • Опытный
  • ****
  • Сообщений: 540
  • Репутация: +38/-145
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #11 : Июля 16, 2022, 20:01:08 »
Цитата: Kevin shields от Июля 16, 2022, 18:11:46
Пустил чисто через колонки, такой же результат, чистый звук и регулируется громкость, странно
Коллектор с эмиттером не перепутал ? Ещё может быть — горелый транзюк или диод.

Оффлайн Kevin shields Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #12 : Июля 16, 2022, 20:17:20 »
Ничего не перепутал, транзюк и диод в порядке. И кстати, звук проходит только если минус бп идёт в другую землю, а не там где остальные три провода. Может проблема в том, что я взял кондей большей ёмкости чем надо? В начале схемы надо ставить 4.7 мкФ, а я 47мкФ поставил, я сомневаюсь что из-за этого конечно, но мало ли...

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7946
  • Репутация: +2331/-17
  • Atypique
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #13 : Июля 16, 2022, 20:24:38 »
Смакетировал схему навесом ("пауком"), померил напряжение на коллекторе - оказалось +1,2 Вольта.
Это маловато, транзистор будет вносить явную асимметрию и может подпираться в паузе.
Поиграл, послушал. Получился вполне играбельный жирный, мягкий фузз с приличным гейном :)

И вот что у него получается на выходе -
Входной сигнал 2 мВ:
https://disk.yandex.ru/i/uqJc6fb4n2uKDg
Входной сигнал 20 мВ:
https://disk.yandex.ru/i/QBWFvODi1P8Nuw
Входной сигнал 200 мВ:
https://disk.yandex.ru/i/PfaOb-tOoC1pDA



Оффлайн Kevin shields Автор темы

  • Новичок
  • *
  • Сообщений: 21
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Помогите новичку с созданием первого фуза;)))
« Ответ #14 : Июля 16, 2022, 20:26:36 »
О, спасиб большое) Гляну щас:)

... и добавил:

Вот только не пойму, почему ж у меня не получается собрать....
