Re: Помогите определить исправность трансформатора
« Ответ #30 : Августа 10, 2015, 12:59:11 »
Цитата: Migel от Августа 10, 2015, 12:30:15
короче есть плата донора, mb7303.ver1.3 (судя по поиску гугл от Opticum X80 Premium), там была микруха Thx203 и стоит транс. ee19-s14, по виду одинаковые, можно ли попробывать переставить транс на место whs-ee19?
Да по виду они почти все одинаковые :)
Вы все поменяли,кроме транса,все дороги померили,TL431 поменяли,и не работает.
КЗ на выходе нет.
Действительно осциллограф нужен,и лабораторный ПБ.
Подать на 1,2 ногу +5 и посмотреть режимы.
А заменить можно,если выходные соответствуют.
Да и силовые могут по другому намотаны,хоть и под эту микруху.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 591
  • Репутация: +117/-9
Re: Помогите определить исправность трансформатора
« Ответ #31 : Августа 10, 2015, 13:20:04 »
еще заметил, что при проверке D8 на плате кз, при любой полярности, выпаиваю с платы диод проверяю мультиметров в режиме проверки диодов, в одной полярности 1, в другой 509 ом. Так и должно быть?
« Последнее редактирование: Августа 10, 2015, 14:15:05 от Migel »

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Помогите определить исправность трансформатора
« Ответ #32 : Августа 10, 2015, 13:36:53 »
Да меняйте вы в силовой части все.
Если уж фильтр погорел!!!!
Я же писал,что все новое ставить нужно.
КЗ на диоде не должно быть,проверьте С27, R108/
Одна надежда,транс целый.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 591
  • Репутация: +117/-9
Re: Помогите определить исправность трансформатора
« Ответ #33 : Августа 10, 2015, 14:15:43 »
сорри снова померял, оказ. на d8 кз. Поменял все запчасти в силовой, никакого эффекта, уже думаю, что микруху прислали битую.
« Последнее редактирование: Августа 10, 2015, 19:58:55 от Migel »

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: Помогите определить исправность трансформатора
« Ответ #34 : Августа 11, 2015, 01:02:43 »
берем пдф на микруху, там будет нарисовано включение ее для проверки работы
из платы снять нужно и сделать платку по пдф - там показаны где какие импульсы и напруги должны быть
если с твоей микросхемой все нормально (соотвествует пдф) - значит виновата не она

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Помогите определить исправность трансформатора
« Ответ #35 : Августа 11, 2015, 07:57:31 »
Цитата: Виктор Андреев от Августа 11, 2015, 01:02:43
берем пдф на микруху, там будет нарисовано включение ее для проверки работы
из платы снять нужно и сделать платку по пдф - там показаны где какие импульсы и напруги должны быть
если с твоей микросхемой все нормально (соотвествует пдф) - значит виновата не она

Да ИМХО можно и не выдирать из платы.
Но у тс вроде как нет возможности посмотреть осциллографом.
Если только по постоянке.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 591
  • Репутация: +117/-9
Re: Помогите определить исправность трансформатора
« Ответ #36 : Августа 11, 2015, 11:09:41 »
еще раз померял постоянку на микрухе:
1 нога - 290 В
2 нога - 0 В
4 нога - 0 В
8 нога - 320 В
7 нога - 320 В
6 нога - 0 В
5 нога - 0 В
Такое чувство, что на микросхему приходит напряжение, но она не запускается.

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Помогите определить исправность трансформатора
« Ответ #37 : Августа 11, 2015, 11:49:05 »
Возьмите Li-ion 3,7 вольта подключите к 1 и 2 ноге плюсом.
На 4 и 5 ногах должна быть напруга.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 591
  • Репутация: +117/-9
Re: Помогите определить исправность трансформатора
« Ответ #38 : Августа 11, 2015, 13:47:30 »
jriy51, нашел такую батарейку от фонарика, значит плюс к 1и 2 ноге, а минус к 3 ноге? Правильно?

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Помогите определить исправность трансформатора
« Ответ #39 : Августа 11, 2015, 15:38:16 »
Цитата: Migel от Августа 11, 2015, 13:47:30
jriy51, нашел такую батарейку от фонарика, значит плюс к 1и 2 ноге, а минус к 3 ноге? Правильно?
Да.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 591
  • Репутация: +117/-9
Re: Помогите определить исправность трансформатора
« Ответ #40 : Августа 12, 2015, 12:12:11 »
подсоединил, на 4,5,6 ноге прибл. 3,3 В. Буду еще раз проверять c23, c24, ce1, r90
« Последнее редактирование: Августа 12, 2015, 13:06:27 от Migel »

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Помогите определить исправность трансформатора
« Ответ #41 : Августа 12, 2015, 13:05:32 »
На 6 не должно быть 3.3 в.Значит у Вас стоит не 1 Ом :hmmm:

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 591
  • Репутация: +117/-9
Re: Помогите определить исправность трансформатора
« Ответ #42 : Августа 12, 2015, 14:43:30 »
jriy51, просто микросхему выпаивал

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Re: Помогите определить исправность трансформатора
« Ответ #43 : Августа 12, 2015, 16:16:05 »

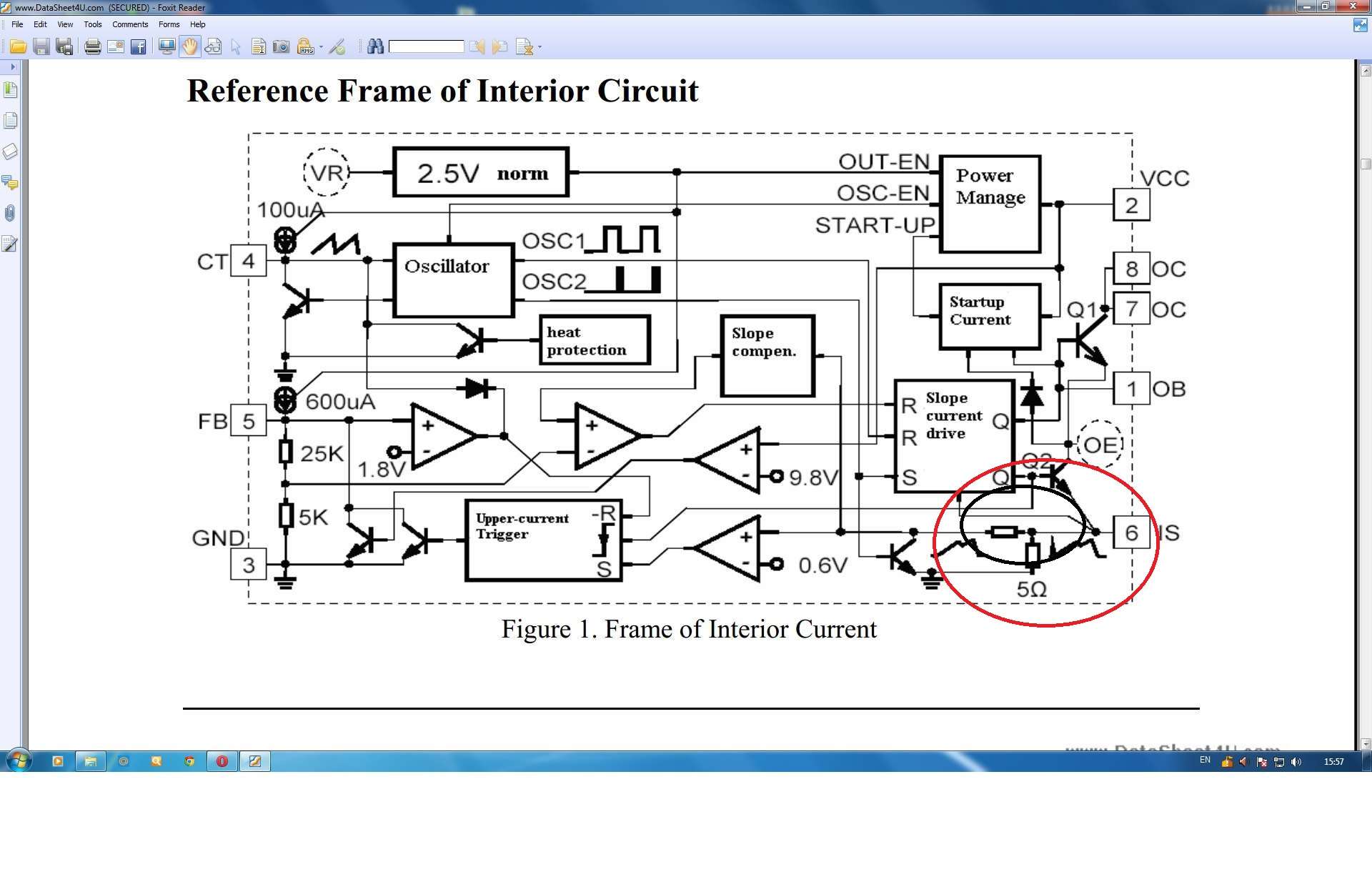

ИМХО. Да же у выпаянной,на 6 не должно столько быть.
Там увнутрях 5 Ом :)
Да и на силовых напруги нет.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 591
  • Репутация: +117/-9
Re: Помогите определить исправность трансформатора
« Ответ #44 : Августа 12, 2015, 17:23:02 »
jriy51, подключил к плате 3,7В, первый раз померял:
1 - 3,7В
4 - 2,9В
5 - 0,02В
6 - 0,42В
7 - 5,6В
8 - 5,6В
Как то скачет напруга на 5,6,7,8, потом вообще на 5,6 ногах - 0В. Короче, завтра заберу новую Sw2604, попробую заменить.
