Автор Тема: Помогите определить исправность трансформатора  (Прочитано 8063 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +117/-9

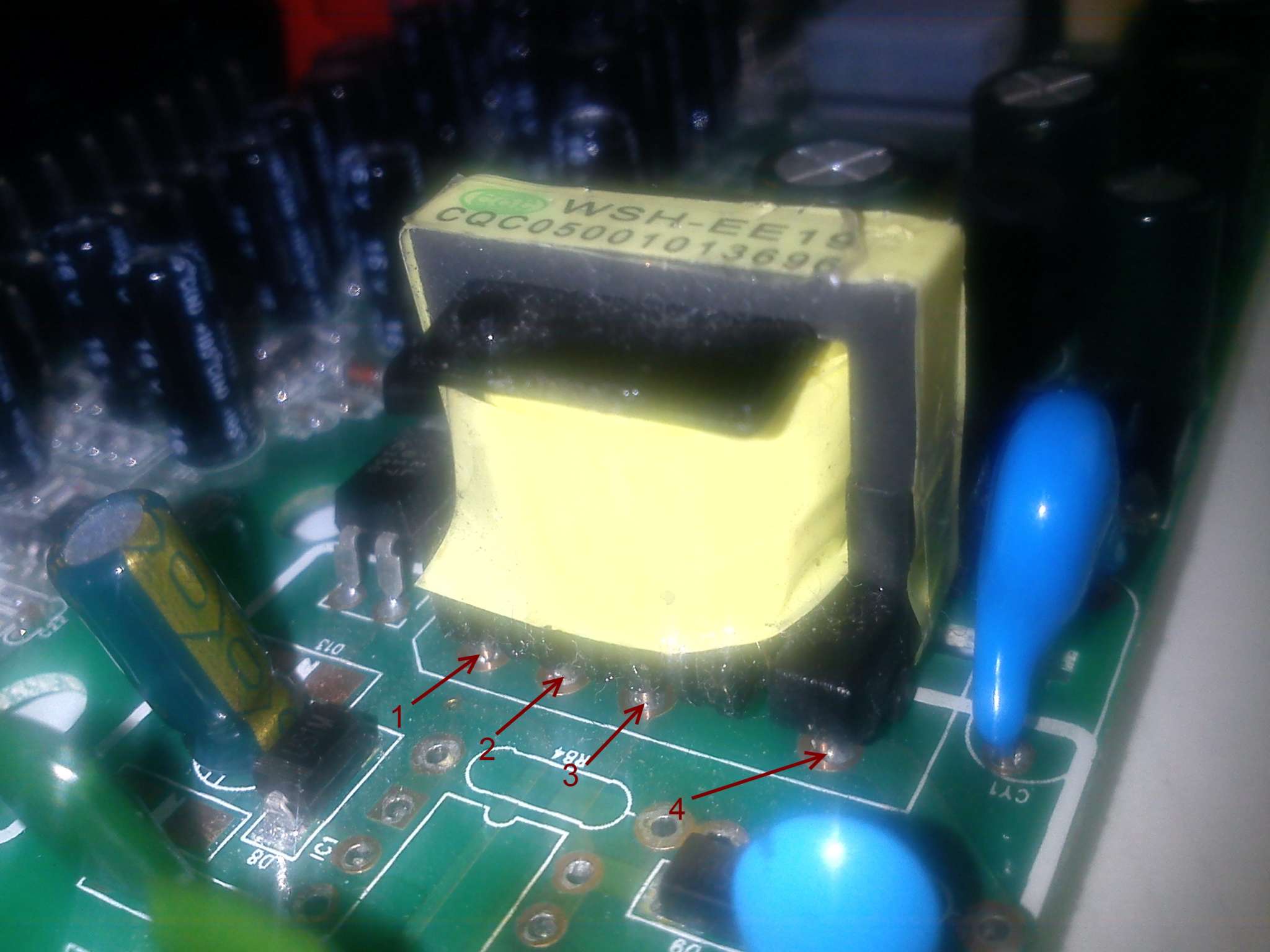

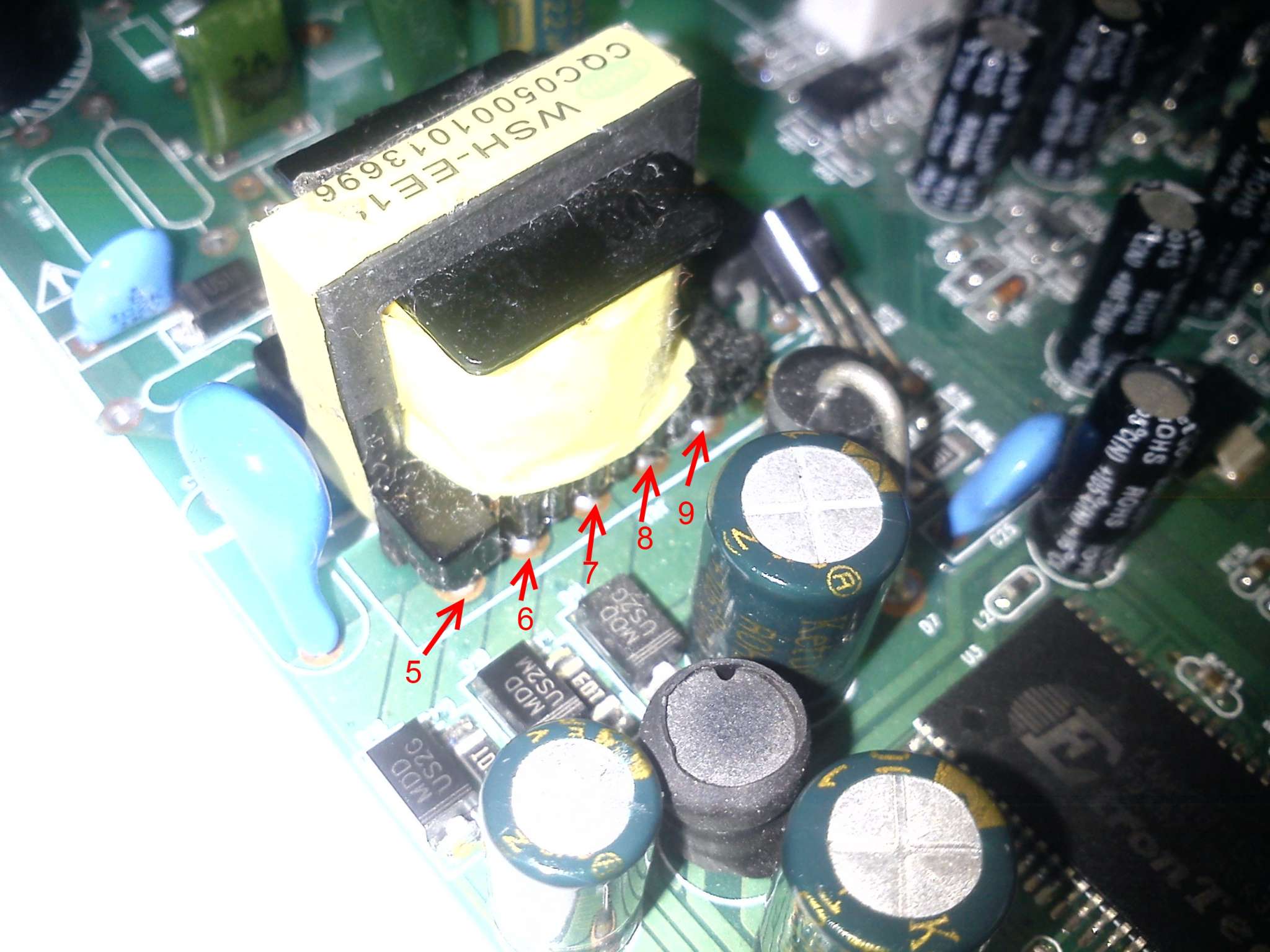

Дали знакомые спутн. тюнер чтобы посмотрел, короче сгорел предохранитель, диоды, микросхема, резисторы, катушка индуктивности. Дошла очередь до трансформатора, короче контакты 1-4 с контактами 5-9 вообще не прозваниваются, есть только сопротивление. Контакты 5-9 прозваниваются между собой, 1 и2 прозван., также 3-4. Как мне определить исправность транса? Заранее извиняюсь за ламерский вопрос.

Оффлайн АС-ГЕРИНГА

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!

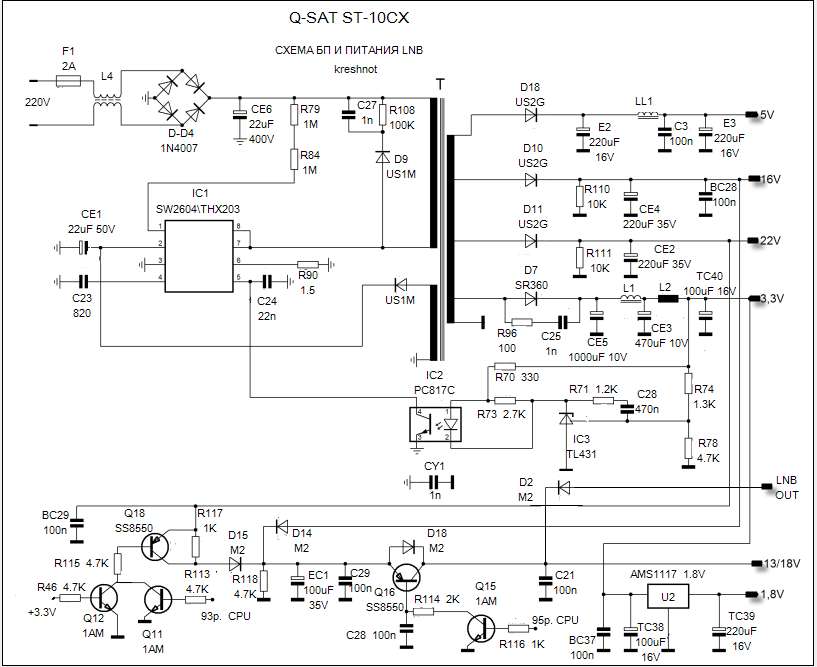

 Migel, самое главное прозвони первичку: между R108 и D9, так же между US1M и землей. Имей ввиду в первичной цепи своя земля. Обычно там летит микросхема и тянет все за собой.

Оффлайн Pavel WOC

  • Эксперт
  • *****
  • Сообщений: 2796
  • Репутация: +1418/-19
  • GuitarPlayer.Ru fan!
    • World Of Covers
Мне кажется, чтоб нормально его прозвонить нужно выпаять  :hmmm: Внешне вроде выглядит нормально... еслиб он был сгоревший, то это должно быть видно я думаю.

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Из практики,довольно редко летят трансы.
ТНХ 203 стоит 40 рублей.
Поменяйте обвязку силовой.
Оптопару в обяз.По идеи должно заработать.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +117/-9
Из практики,довольно редко летят трансы.
ТНХ 203 стоит 40 рублей.
Поменяйте обвязку силовой.
Оптопару в обяз.По идеи должно заработать.

обвязка силовой это что и где на смехе оптопара?

Оффлайн Pavel WOC

  • Эксперт
  • *****
  • Сообщений: 2796
  • Репутация: +1418/-19
  • GuitarPlayer.Ru fan!
    • World Of Covers
Оптопара это походу IC2 та что сразу под трансом нарисована.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +117/-9
а можно проверить оптопару мультиметром не выпаивая из платы?

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
а можно проверить оптопару мультиметром не выпаивая из платы?

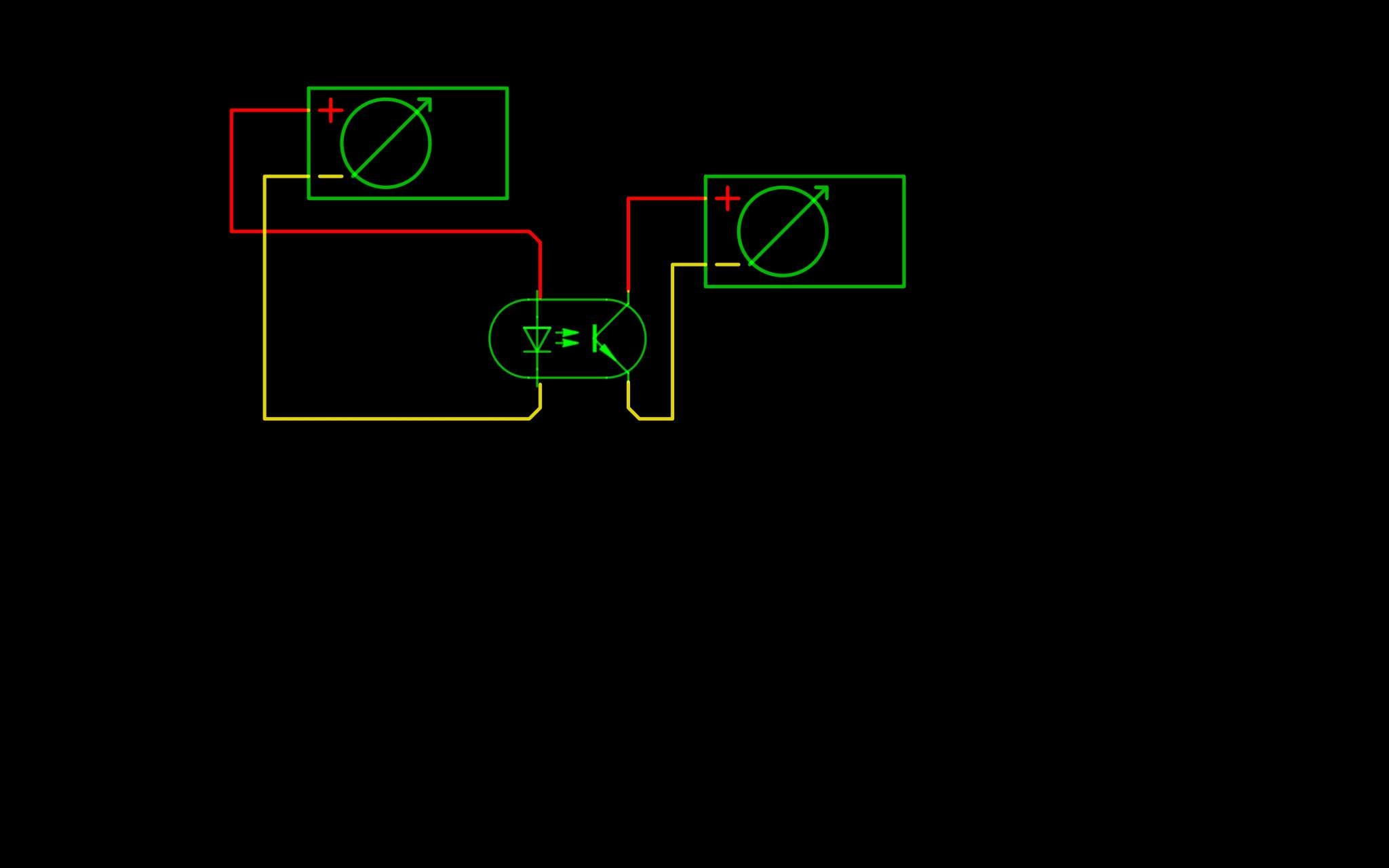

Можно,Нужно два мультиметра.
Один подключаешь к выходному диоду,в режиме омметра 1:10к.
Второй к светодиоду,так же.
Если работает,то при включении светодиода,показания мультиметра на выходном будет меняться.
А вообще,проще все заменить.Ну 100р максимум.Если опять сгорит,выбрасываем.
правда,может и во вторичке неисправность.Но там или к.з. намертво,или пробит TL431.
Тоже замените.
Где то так ;)

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +117/-9
короче кажется нашел в сети микруху и донора из платой, пришлют - буду паять.  :crazy:

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +117/-9

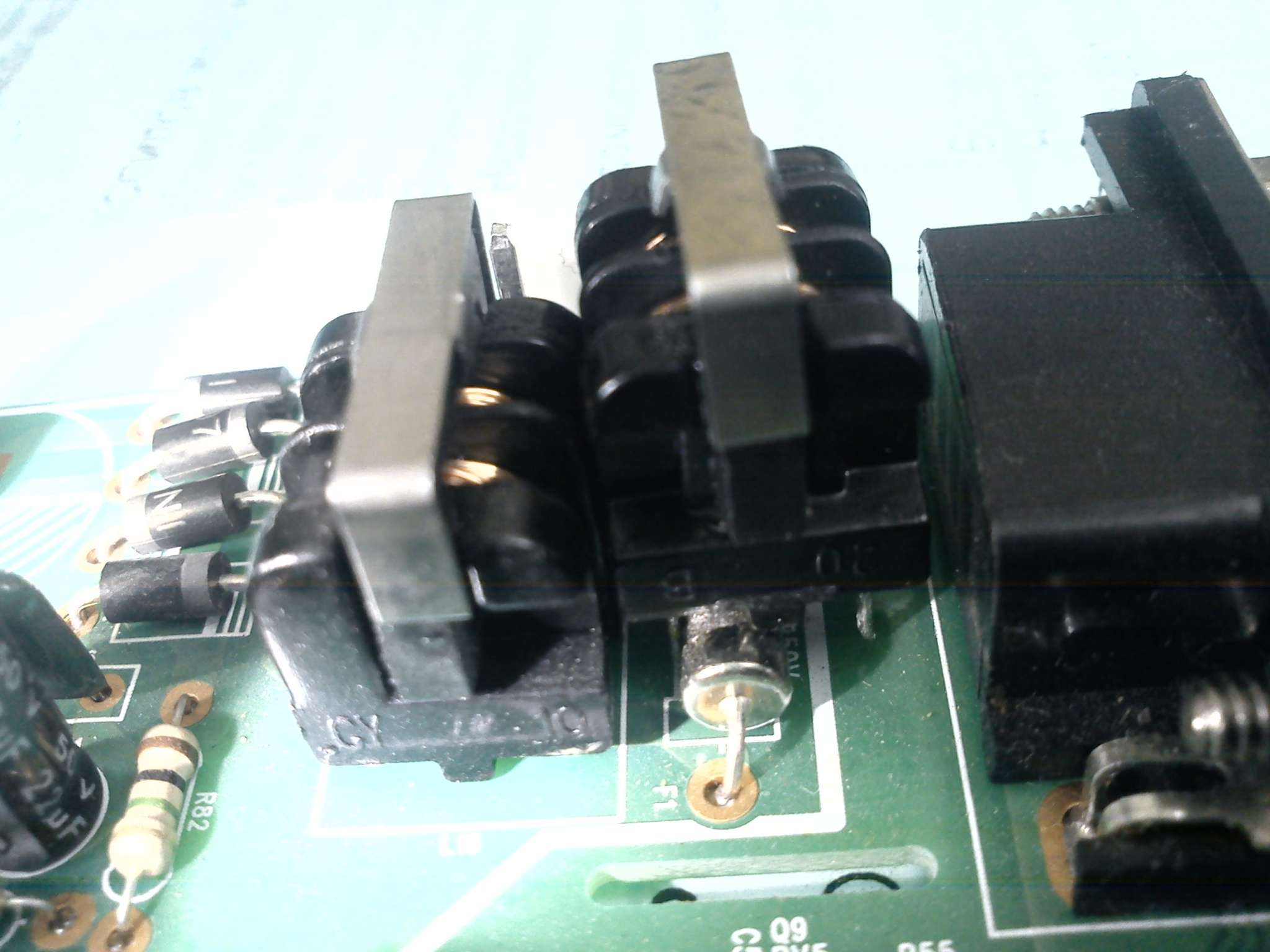

забрал микруху и плату, можете подсказать подойдет ли дроссель с платы-донора, по виду такой же, на дросселе-доноре маркировка CY 10, на плате маркировка mb7303.ver1.3, на сгоревшем 20 В, судя по схеме очень похожи. И есть ли значение какой стороной припаивать дроссель при учете, что метал. планка дросселя будет парал. предохранителю? Если при измерении диодов при одной полярности мультиметр показ. в режиме проверки диодов бескононечность, а при смене полярности 0,58, получается диоды донора работоспособны?

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
А что,дроссель тоже сгорел :(
Как определили?
По виду,на фотке вроде нормальный.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +117/-9

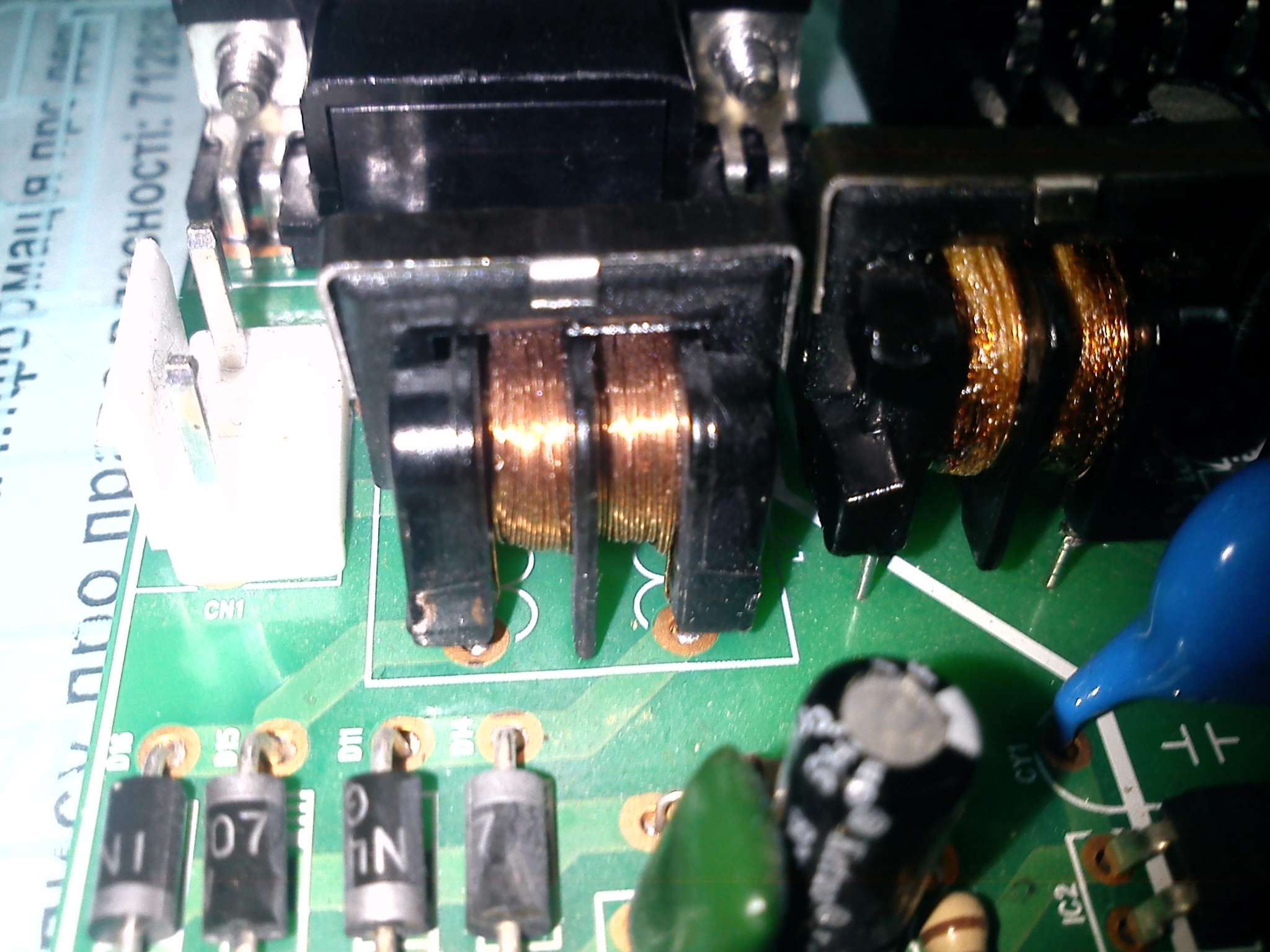

jriy51, изоляция поплавилась, проводки торчат, ноги вообще не прозваниваются.

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
Если при измерении диодов при одной полярности мультиметр показ. в режиме проверки диодов бескононечность, а при смене полярности 0,58, получается диоды донора работоспособны?
Похоже целые ,ставьте.
Ну и дроссель пойдет,только правильно воткните.

Оффлайн Migel Автор темы

  • Опытный
  • ****
  • Сообщений: 595
  • Репутация: +117/-9

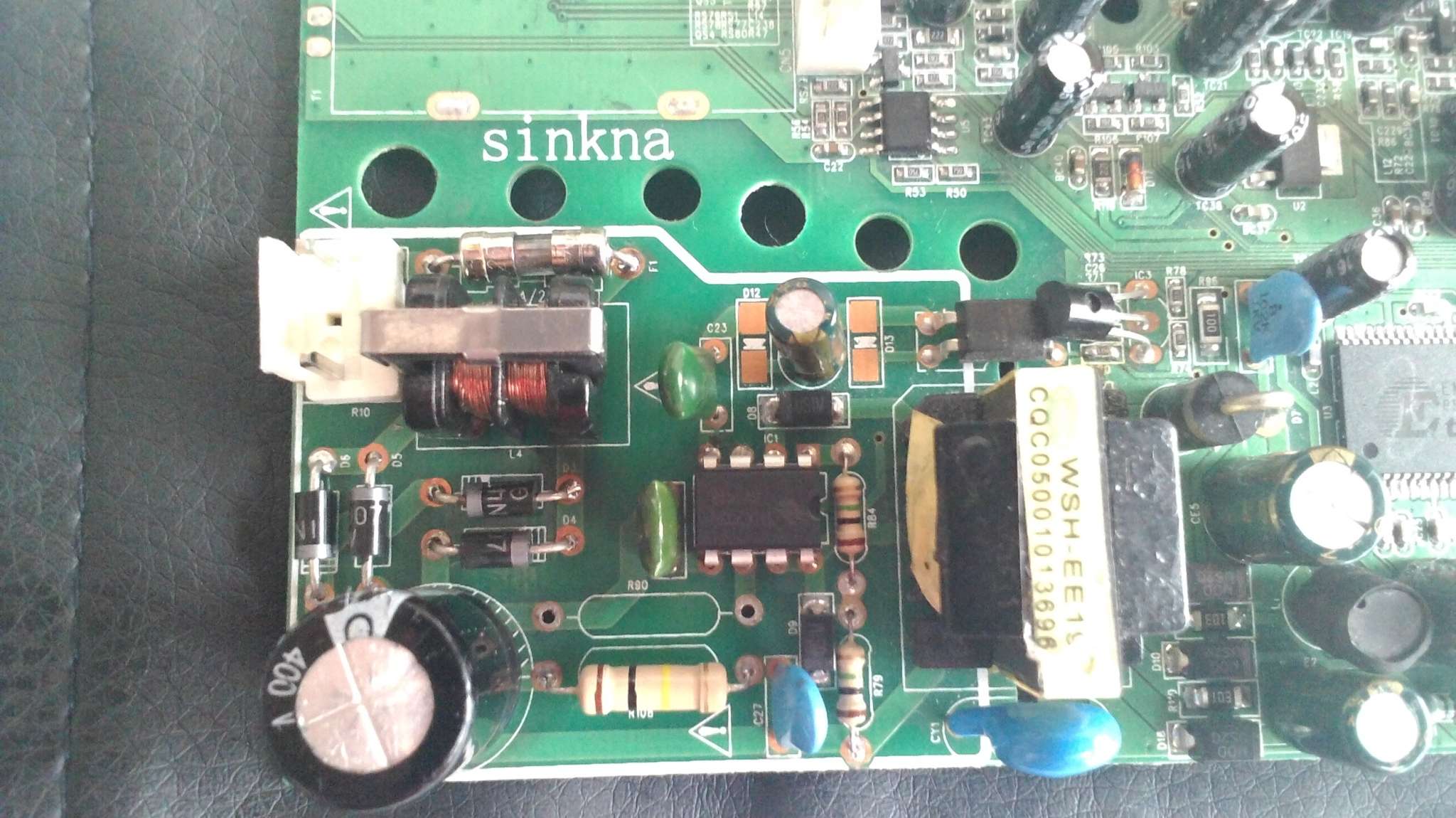

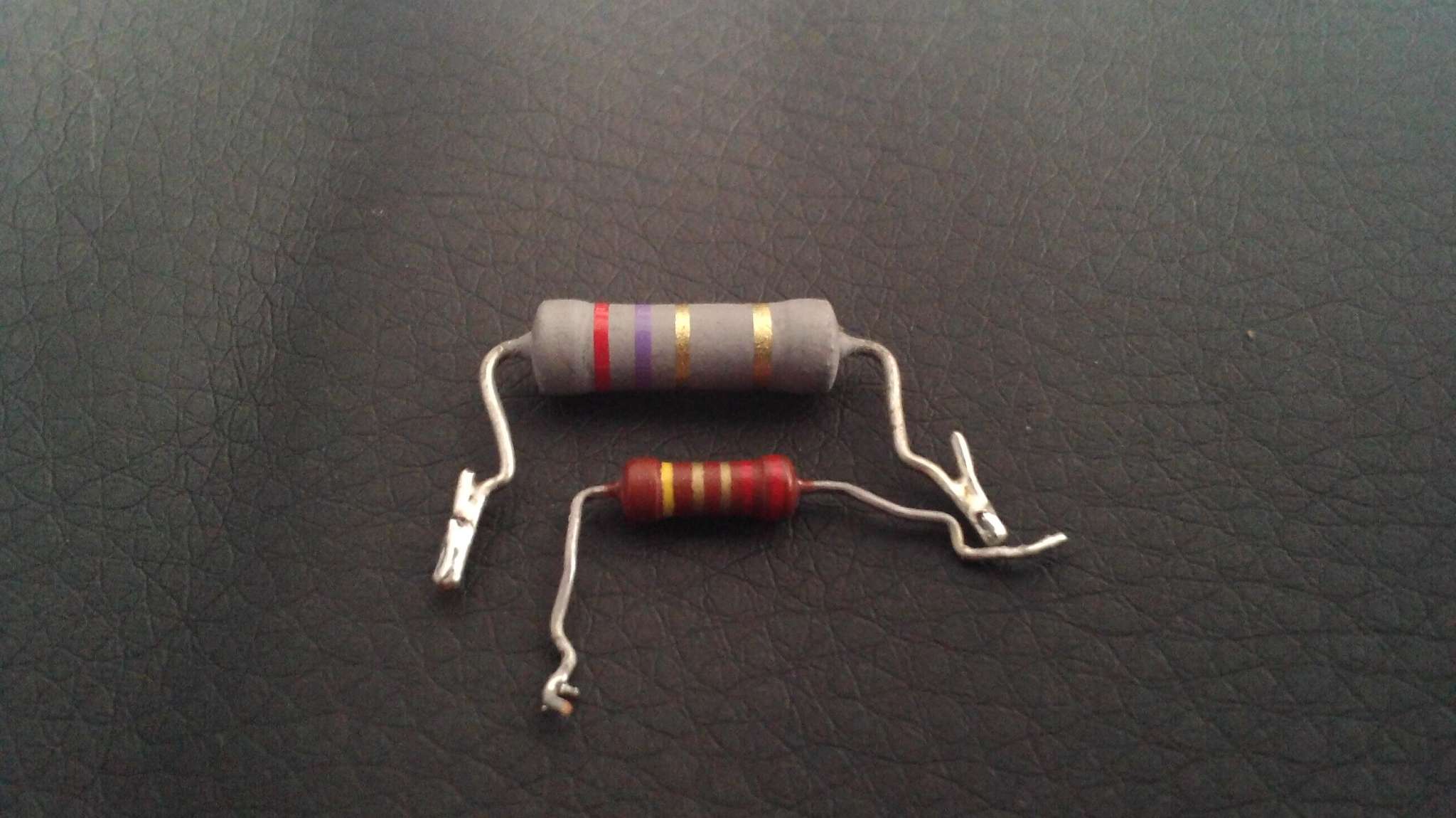

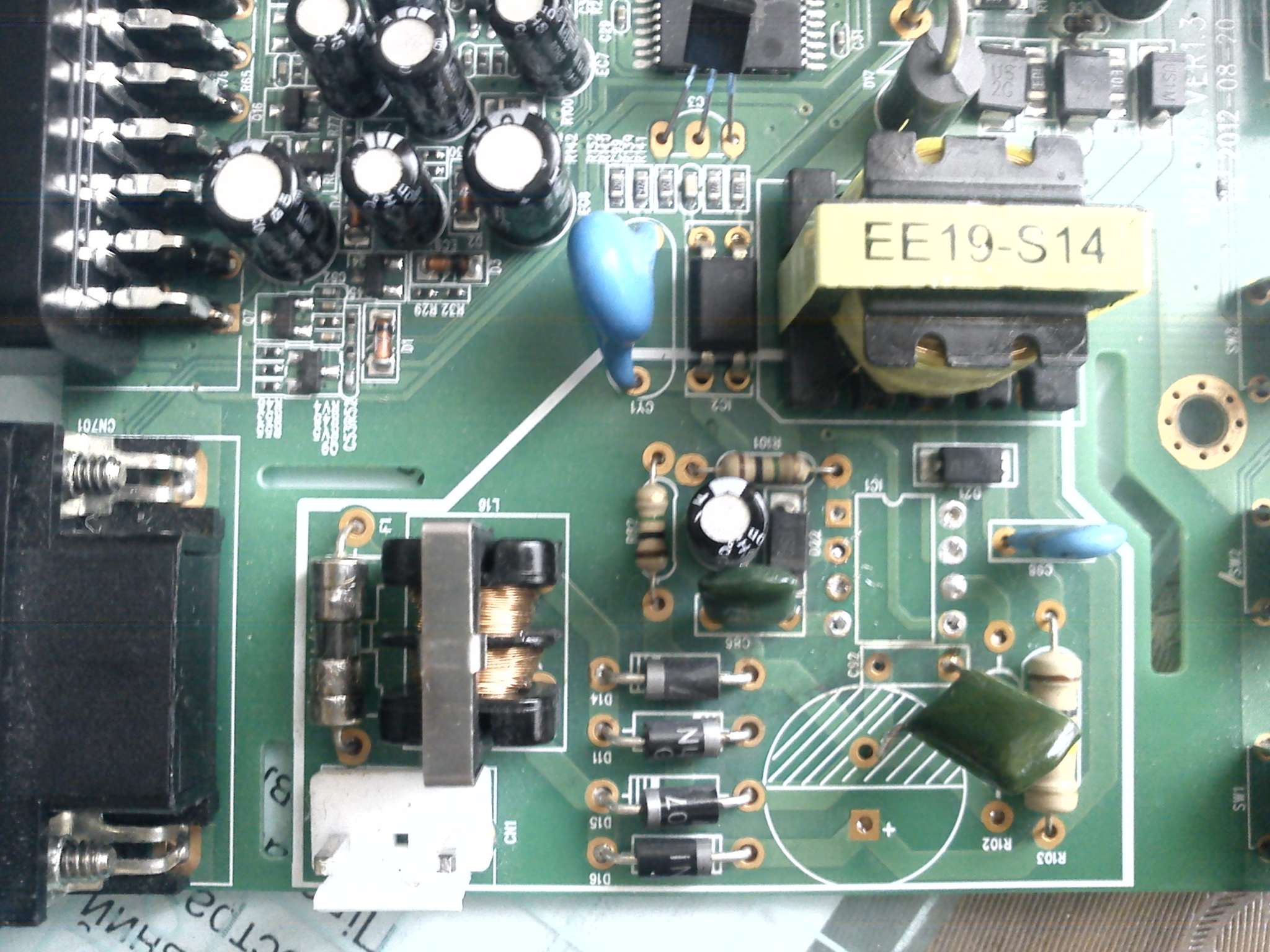

народ, все запаял кроме резистора R90 на 1,5 Ом, дали мне в мастерской резистор на 2,7 Ом (так показ. мультиметр, наиболее подходит по размеру). Можно ли ставить в схему этом резистор, не погорит ли плата? Еще гляньте пож. правильно ли припаял элементы.

« Последнее редактирование: Июля 31, 2015, 12:44:09 от Migel »

Оффлайн jriy51

  • Частый посетитель
  • **
  • Сообщений: 172
  • Репутация: +8/-0
  • GuitarPlayer.Ru fan!
народ, все запаял кроме резистора R90 на 1,5 Ом, дали мне в мастерской резистор на 2,7 Ом (так показ. мультиметр, наиболее подходит по размеру). Можно ли ставить в схему этом резистор, не погорит ли плата?

Погореть то не погорит,а вот работать как надо?
Это резистор в цепи обратной связи.Надо даташит смотреть.
