Всем привет, задавал вопрос в соседней ветке так никто и не ответил поэтому повторю вопросы.

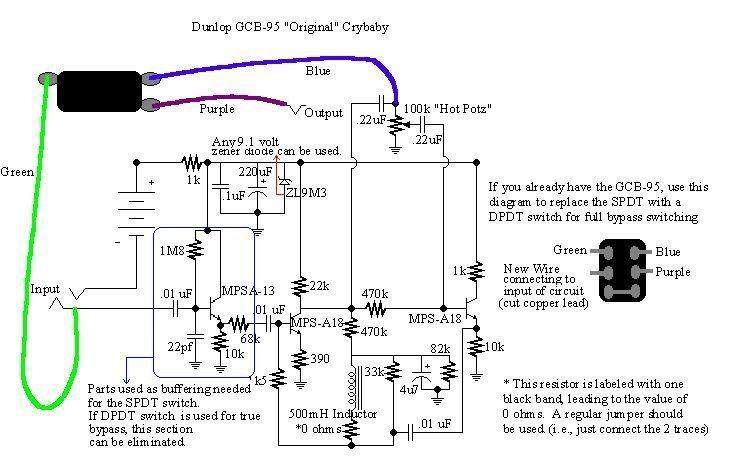

Подскажите пожалуйста есть педаль Dunlop GCB-95. Есть кнопка с фиксацией на 6 контактов, собственно хочу сделать холодный обход. схема вот:

Я так понимаю нужно убрать входной буфер (вроде так называется-)), на схеме показан прямоугольником, и спаять вместе выводы от инпута,резистора на 1К и конденсатора на ,01 uf так да?
И не совсем понятно на рисунке, (где показан разворот кнопки с контактами) что подключается к среднему левому выводу (где написано New wire connecting to input of circuit (...)).
Заранее спасибо!

Lekxs, А, во как... спасибо!
Будем ковыряться... +1.

Блин, не шарю как плюсы ставить (

twanger Спасибо за ссылку, хорошая статья правда много чего не понятно из-за английского-). Забавно, что квакушка JH-1 отличается от 95 номиналом конденсатора, надо будет перепаять, хочется пожирнее звука.

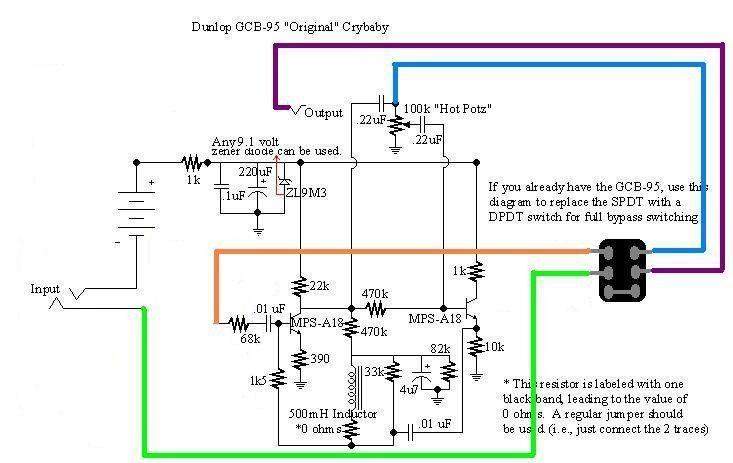

Кстати ДПДТ кнопка распаяна немного подругому:

Разница есть между предидущей схемой и этой? И уменя кнопка с надписью L т.е. зеркальное отражение вот этой картинки:


Еденица справа вверху, провода нужно подводить как на схемах или в зеркальном отражении.
Вопросы может глупые, просто в радиоэлектронике не силён-).

Saho, можно и так, при обходе вход сажается на землю, чтобы не было щелчков при переключении.
Нумерация значения не имеет, как нарисовано, так и паяй.
petrozza,
http://www.yerasov.ru/shop/product_info.php?cPath=27&products_id=175
http://www.yerasov.ru/shop/product_info.php?cPath=27&products_id=387
второй вариант позволяет добавить индикацию

Lekxs, Спасибо, теперь вроде всё понятно можно творить-).

Если кнопка 9-ногая, то для тру-байпаса используются 6 ног (см. выше), а для индикации - оставшиеся 3, точнее 2.
Резистор подобрать для желаемой яркости, обычно 3-10кОм в зависимости от типа светодиода.

Что бы не заводить новую тему,спрошу.Нет ли у кого схемы Dunlop GCB-95F Classic? Спасибо!

АФАИК, схемы у Оригинал и Классик абсолютно идентичны. Разница в катушке индуктивности.

ну можно конечно свою ориджинал на Q поменять (там вроде можно бустер отключать)...
но моей 20 лет уже, друг подарил... вот и хочу, чтобы бустера меньше было, так как играю на чистом практически... а буст у меня в комбаре пидатый... ))
парни, ну подскажите, как сделать, что бы ориджинал меньше бустила...
