Помогите с распайкой гитары!
« : Марта 16, 2009, 21:27:51 »
Вот решил переставить датчики с одной гитары(ЕМГ ХЗ) на другую, но проблема в том, что я хочу вместо тона сделать вторую громкость! Впоезг ходил - ничего не нашел :( везде есть или 2громкости и один тон или одна громкость и тон!
Помогите мастера паяльщики!

Оффлайн serste

  • Завсегдатай
  • ***
  • Сообщений: 366
  • Репутация: +19/-2
Re: Помогите с распайкой гитары!
« Ответ #1 : Марта 16, 2009, 22:08:08 »
Что значит вторую громкость? Объясни внятно, сколько у тебя датчиков, ручек и переключателей - и что ты в итоге хочешь получить :)
Ты сам-то свой вопрос читал?  ;D

Оффлайн #Master# Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3066
  • Репутация: +318/-11
Re: Помогите с распайкой гитары!
« Ответ #2 : Марта 16, 2009, 22:44:02 »
Цитата: serste от Марта 16, 2009, 22:08:08
Что значит вторую громкость? Объясни внятно, сколько у тебя датчиков, ручек и переключателей - и что ты в итоге хочешь получить :)
Ты сам-то свой вопрос читал?  ;D
Ну да читал.
У меня сейчас на гитаре 2 хамбакера, 1 ручка громкости(общая на 2 датчика) и 1 ручка тона и 3-х позиционный переключатель, а я хочу, чтоб было так: 2 хамбакера, ручка громкости для некового датчика и еще одна ручка громкости для бриджевого датчика(вместо ручки тона)! Ну и 3-х позиционный переключатель.
Это возможно?

Оффлайн Solid Snake

  • Новичок
  • *
  • Сообщений: 19
  • Репутация: +1/-0
Re: Помогите с распайкой гитары!
« Ответ #3 : Марта 16, 2009, 22:46:25 »
возможно

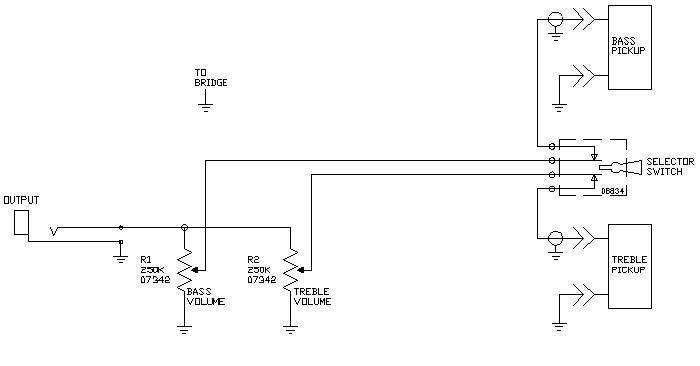

щас выложу схему
« Последнее редактирование: Марта 16, 2009, 22:49:57 от Solid Snake »

Оффлайн serste

  • Завсегдатай
  • ***
  • Сообщений: 366
  • Репутация: +19/-2
Re: Помогите с распайкой гитары!
« Ответ #4 : Марта 16, 2009, 22:48:59 »

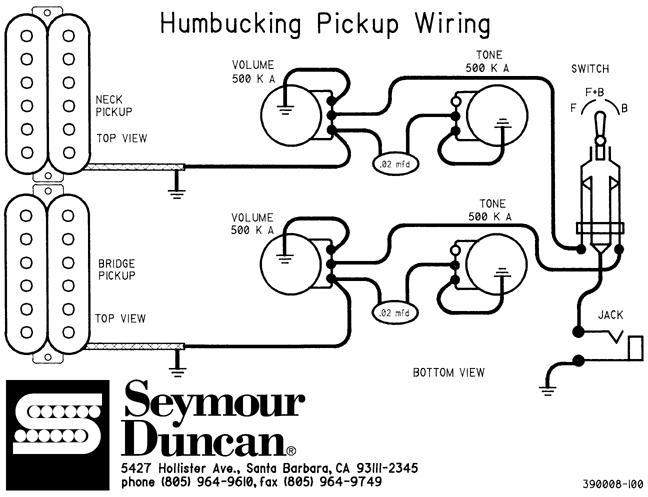

Берешь схему Лес Пола и выкидываешь регуляторы тембра :)

Оффлайн #Master# Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3066
  • Репутация: +318/-11
Re: Помогите с распайкой гитары!
« Ответ #5 : Марта 16, 2009, 22:59:49 »
Solid Snake, Спасибо тебе огромное, +1! А если потцы по 500кОм? Вканают?
« Последнее редактирование: Марта 16, 2009, 23:02:54 от #Master# »

Оффлайн Solid Snake

  • Новичок
  • *
  • Сообщений: 19
  • Репутация: +1/-0
Re: Помогите с распайкой гитары!
« Ответ #6 : Марта 16, 2009, 23:01:35 »
по идее сойдут. но по этому поводу тебе у профи лучше спросить :)
я любитель :)

Оффлайн serste

  • Завсегдатай
  • ***
  • Сообщений: 366
  • Репутация: +19/-2
Re: Помогите с распайкой гитары!
« Ответ #7 : Марта 16, 2009, 23:05:56 »
Схема совершенно бредовая! Solid Snake,  - сам придумал, или взял откуда?

Оффлайн #Master# Автор темы

  • Ветеран форума
  • ******
  • Сообщений: 3066
  • Репутация: +318/-11
Re: Помогите с распайкой гитары!
« Ответ #8 : Марта 16, 2009, 23:08:03 »
Solid Snake,
А ты можешь вот этот рисунок подправить, чтоб более доходчиво было?

Оффлайн Solid Snake

  • Новичок
  • *
  • Сообщений: 19
  • Репутация: +1/-0
Re: Помогите с распайкой гитары!
« Ответ #9 : Марта 16, 2009, 23:10:46 »
serste,  чем тебе не нравится? все правильно и у меня пашет!!!
#Master#,  сек... щас
« Последнее редактирование: Марта 16, 2009, 23:13:27 от Solid Snake »

Оффлайн serste

  • Завсегдатай
  • ***
  • Сообщений: 366
  • Репутация: +19/-2
Re: Помогите с распайкой гитары!
« Ответ #10 : Марта 16, 2009, 23:15:05 »

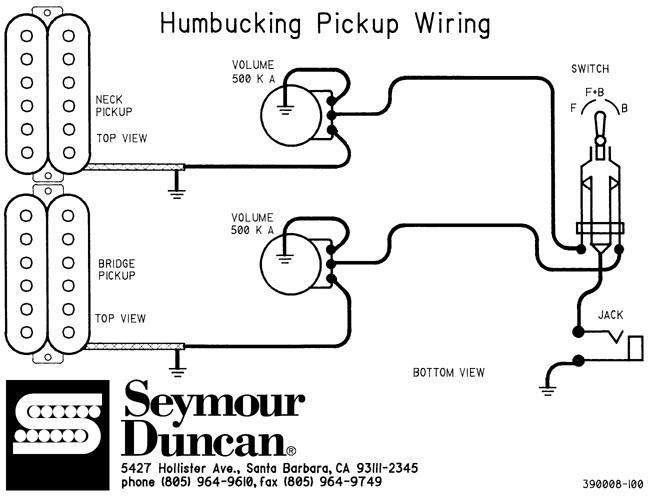

#Master#, - не надо здесь ничего править! Выкини регуляторы тембра и живи счастливо! только все земли при монтаже в одной точке собери -где-нибудь в месте заземления нижней (верхней на твоем рисунке  ;D) любого из регуляторов громкости.
А то Solid Snake,  с учетом его схемы тебе сейчас такого направит!...  ;)

Оффлайн Solid Snake

  • Новичок
  • *
  • Сообщений: 19
  • Репутация: +1/-0
Re: Помогите с распайкой гитары!
« Ответ #11 : Марта 16, 2009, 23:15:45 »
serste, согласен с тобой. только щас заметил, что косячек. но это не я придумал, на каком-то сайте видел. только убрал тембр и все.
и попрошу без оскорблений!!

Оффлайн serste

  • Завсегдатай
  • ***
  • Сообщений: 366
  • Репутация: +19/-2
Re: Помогите с распайкой гитары!
« Ответ #12 : Марта 16, 2009, 23:17:43 »
Solid Snake,  сейчас все правильно! А теперь найди пару отличий в этой схеме от той, которую ты выложил выше  ;) ;D
А что - были оскорбления?  :o

Оффлайн Solid Snake

  • Новичок
  • *
  • Сообщений: 19
  • Репутация: +1/-0
Re: Помогите с распайкой гитары!
« Ответ #13 : Марта 16, 2009, 23:18:56 »
serste, да вижу, вижу. тумблер не там стоит. конечно косяк. сразу не заметил.
звыняй, день просто отстой. настроение ни к черту :crazy:

Оффлайн serste

  • Завсегдатай
  • ***
  • Сообщений: 366
  • Репутация: +19/-2
Re: Помогите с распайкой гитары!
« Ответ #14 : Марта 16, 2009, 23:20:54 »
Да при чем тут тумблер!?... Как ты заводишь сигналы с датчиков на громкость и откуда снимаешь выходной сигнал?  :)
