hunted,
Да я здесь http://lampilich.narod.ru/trans/TSpar.html уже посмотрел ТТХ. Одним выводом на 230 не выйдет. Но там есть два по 59.5 и два по 43.5. Все это в сумме - 206.

... и добавил:

Вот еще нашел http://www.rom.by/forum/Razdelitelnyj_Trans_220_220_Na_Ts-180-2_Shema_kommutatsii

В идеале конечно это не правильно соединять обмотки с разными токовыми характеристиками, но попробую пока такой вариант...
Итого
Трансформатор ТС-180-2

1 - 1' - 220 В
3 - 3' - соединяем между собой...

Объединяем 6-6', 8-8', 5-7' -
10-10', 12-12', 9-11'
7-9'
4-4' (корпус)
Выход - 5'-11
Итого получаем с 223 В на входе 215 В на выходе...
Не знаю, сработает-ли, но попробую)))

примерно и будут нужные тебе 230В переменки

Добавлю, что этого будет достаточно для макета. А дальше если все получится, можно и подобрать/купить другой трансформатор.

ТС вроде лучит сильно, хотя думаю экран поможет и гудит, но после того, как я свой стянул потуже и пропарафинил, гул совсем ушёл... других минусов не знаю
а так вполне нормальный транс, почему его так не любят перемотать вообще в 3:15

Я так понял, что нужно использовать две первичные обмотки на 127В, подключенные последовательно. При этом, оставив одну обмотку 6.4В на накал, мы получим 225.2В на выходе, но на входе нужно будет 254В, а подаваться-то будет 220.
Еще вопрос. Силовой транс без нагрузки не сгорит, как выходной?

hunted,
А обязательно соединять выводы так, как здесь http://www.rom.by/forum/Razdelitelnyj_Trans_220_220_Na_Ts-180-2_Shema_kommutatsii ? Я так понял, что каждый раз соединяются выводы разных катушек. А можно просто последовательно, то есть 6-7,8-9 и т.д.?

... и добавил:

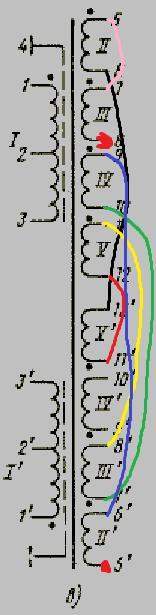

Например, вот так пойдет?

hunted,
Ага, спасибо, будем пробовать.
То есть вообще не обязательно каждый раз цеплять вторичку из другой катушки?

hunted,
Просто там же как бы две катушки. Выводы с одной обозначаются простыми цифрами, а с другой - цифрами с... знаком производной . Я обратил внимание, что человек из той ссылки соединяет все время выводы с одной катушки с выводами с другой, подумал, может так надо.

Объединяем 6-6', 8-8', 5-7' -
10-10', 12-12', 9-11'
7-9'
4-4' (корпус)
Выход - 5'-11

hunted,
А как и что именно проверять?
