Там по идее надо на 220 соединять 2-2' и подать 220 на 1 и 1'
И с вторичек 9-10 и 9'-10'  должно приходить 6.4
Если все так, значит после останется заняться остальными вторичками для анодного, как выше описывал.

sark, подключай так:
первичка 1-2__2'-1'
экран 4-4'
вторичка на накал 10'-9'
вторичка на анод 5'-6'__7'-8'__11'-12'__12-11__10-9__8-7__6-5
у меня сейчас именно так включено, снимаю выпрямленного около 300В

Итак, я приступил непосредственно к сборке. БП уже закончен, выдает 320В.
Но у меня появился вопрос по ТВЗ 1-1. Как определить где первичка, а где вторичка? В теме уже писали:

твз 1-2: 2050 витков первичка проводом  0,15,  сопротивление её (измерь омметром) должно быть порядка 220 ом
            90 витков вторичка     проводом 0,41, сопротивление 1,3 ома разброс есть от этих данных но о порядке я думаю можно судить.

У меня на одной обмотке 270 Ом, а на второй не могу измерить (мультиметр все время показывает единичку, вне зависимости от положения переключателя). Но и на прозвон замыкания нет. Может ли это значить, что транс неисправен?

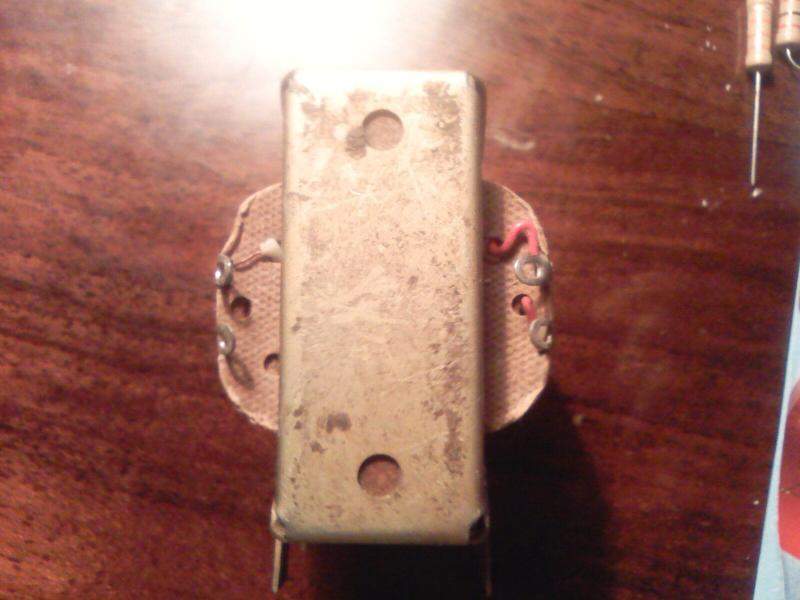

Да вроде те. Меня смущает, что к левому нижнему выводу не подходит провод, как к остальным.

SPK,
Блииин... Думал уже сегодня собрать и запустить. Главное, в прошлую пятницу мог взять ТВЗ у #Master#'а. Может, с этим можно что-то сделать?

Всем спасибо, нашел обрыв, исправил.
