Тема:
Попытка использовать 6ж1п.
« предыдущая тема
следующая тема »
Печать
Страницы: [
1
]
Вниз
Автор
Тема: Попытка использовать 6ж1п. (Прочитано 13248 раз)
0 Пользователей и 1 Гость просматривают эту тему.
Dying Fetus
Moderator
Сообщений: 10261
Репутация: +1318/-24
DIYng Fetus
Попытка использовать 6ж1п.
«
:
Сентября 30, 2009, 22:17:15 »
Дома кучка таких ламп, а применения я им не нашёл ещё, вот и решил попробовать сваять усилитель. Готовых схем я не нашёл, хотя такие же люди были которые хотели потратить 6ж1п.
аттачу схемку, которую я пытался склеить из 2х(пред и оконечник). Прошу указать на ошибки
... и добавил:
ай ошибку увиделл )
C5 - 4700pf
Записан
hell
Ветеран форума
Сообщений: 4645
Репутация: +462/-136
Re: Попытка использовать 6ж1п.
«
Ответ #1 :
Сентября 30, 2009, 22:26:01 »
честно говоря, лень смотреть режимы, из явного - на вторые сетки 30 ом и 0 ом не маловаты ли сопротивления? через них ток идет небольшой, и, обычно, ограничивают резистором около килоома.
Записан
SPK
Ветеран форума
Сообщений: 4958
Репутация: +2098/-244
Blues
Re: Попытка использовать 6ж1п.
«
Ответ #2 :
Сентября 30, 2009, 22:26:21 »
два вопроса - зачем С5 и не многоват ли R3,учитывая что анодное и так практически минимальное.
Записан
"Нужно не пилить, нужно играть музыку!"
© QFactor
Dying Fetus
Moderator
Сообщений: 10261
Репутация: +1318/-24
DIYng Fetus
Re: Попытка использовать 6ж1п.
«
Ответ #3 :
Сентября 30, 2009, 22:41:36 »
ну с5 видимо устраняет какой-то эффект от транса у разработчика 1ой схемы
собственно оконечник отсюдова.
Пред из радиолы эстония:
Записан
cerr
Опытный
Сообщений: 862
Репутация: +26/-2
Re: Попытка использовать 6ж1п.
«
Ответ #4 :
Октября 01, 2009, 07:51:18 »
В предусилителе на схеме на вторую сетку - 3,0 МОм. На самом деле при анодке в 120 В можно от 0 и до бесконечности пробовать, все будет в пределах допустимого.
В катод первой лампы стоит поставить блокирующий кондер - пленку на 1 мкф. Его тоже стоит подобрать по количеству басов.
Оконечник забавный выйдет - разве что на наушники без драйва играть... К первой схеме есть данные трансформатора?
Записан
yury-botov
Эксперт
Сообщений: 1995
Репутация: +71/-4
selfbanned
Re: Попытка использовать 6ж1п.
«
Ответ #5 :
Октября 01, 2009, 15:16:04 »
C5 (С7 в оригинале) - в схеме приемника стоял чтобы на выход не пролезали остатки ВЧ от регенератора... А тут оно в общем то не зачем, тем более столь мелкого номинала...
Записан
Dying Fetus
Moderator
Сообщений: 10261
Репутация: +1318/-24
DIYng Fetus
Re: Попытка использовать 6ж1п.
«
Ответ #6 :
Октября 01, 2009, 20:35:24 »

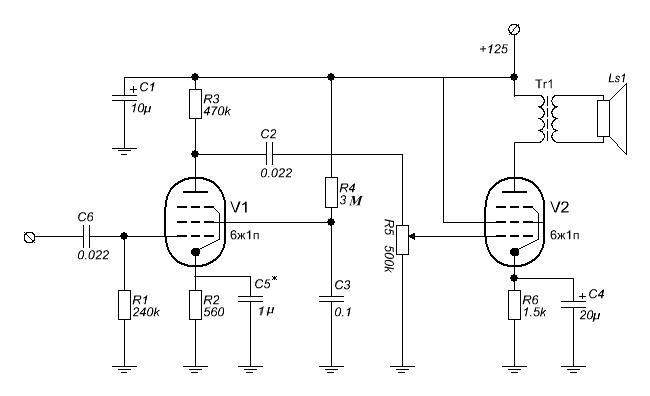

Получается вот такая штука....
Не посоветуете статейку где по пунктам написано как расчитывать каскады?
ЗЫ: сижу через мобилу, так что счас сказать не могу про трансформатор( тугриков на инет положу, скажу.
Записан
yury-botov
Эксперт
Сообщений: 1995
Репутация: +71/-4
selfbanned
Re: Попытка использовать 6ж1п.
«
Ответ #7 :
Октября 01, 2009, 20:53:25 »
http://www.radiolamp.ru/rl-program/lamp/raschet.php
Записан
Dying Fetus
Moderator
Сообщений: 10261
Репутация: +1318/-24
DIYng Fetus
Re: Попытка использовать 6ж1п.
«
Ответ #8 :
Октября 01, 2009, 22:24:04 »
yury-botov,
есть такая програмулина, оконечник в ней не сделать мне на 6ж(((
Записан
yury-botov
Эксперт
Сообщений: 1995
Репутация: +71/-4
selfbanned
Re: Попытка использовать 6ж1п.
«
Ответ #9 :
Октября 01, 2009, 22:28:55 »
А добавить лампу в справочник "Утилиты"->"Редактор параметров радиоламп" ? Туда надо вбить только несколько цифр из любого справочника...
Записан
Dying Fetus
Moderator
Сообщений: 10261
Репутация: +1318/-24
DIYng Fetus
Re: Попытка использовать 6ж1п.
«
Ответ #10 :
Октября 01, 2009, 23:52:44 »
мдя.... а есть подобная для двухтакта?
ЗЫ: программа хорошо, а статья была бы лучше.....
Записан
yury-botov
Эксперт
Сообщений: 1995
Репутация: +71/-4
selfbanned
Re: Попытка использовать 6ж1п.
«
Ответ #11 :
Октября 02, 2009, 20:54:23 »
На том же сайте откуда программа раздел Библиотека
Записан
