Автор Тема: повышенное напрежение  (Прочитано 767 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн garik9090 Автор темы

  • Новичок
  • *
  • Сообщений: 68
повышенное напрежение
« : Апреля 26, 2012, 22:04:27 »
подскажите в чём может быть причина

... и добавил:

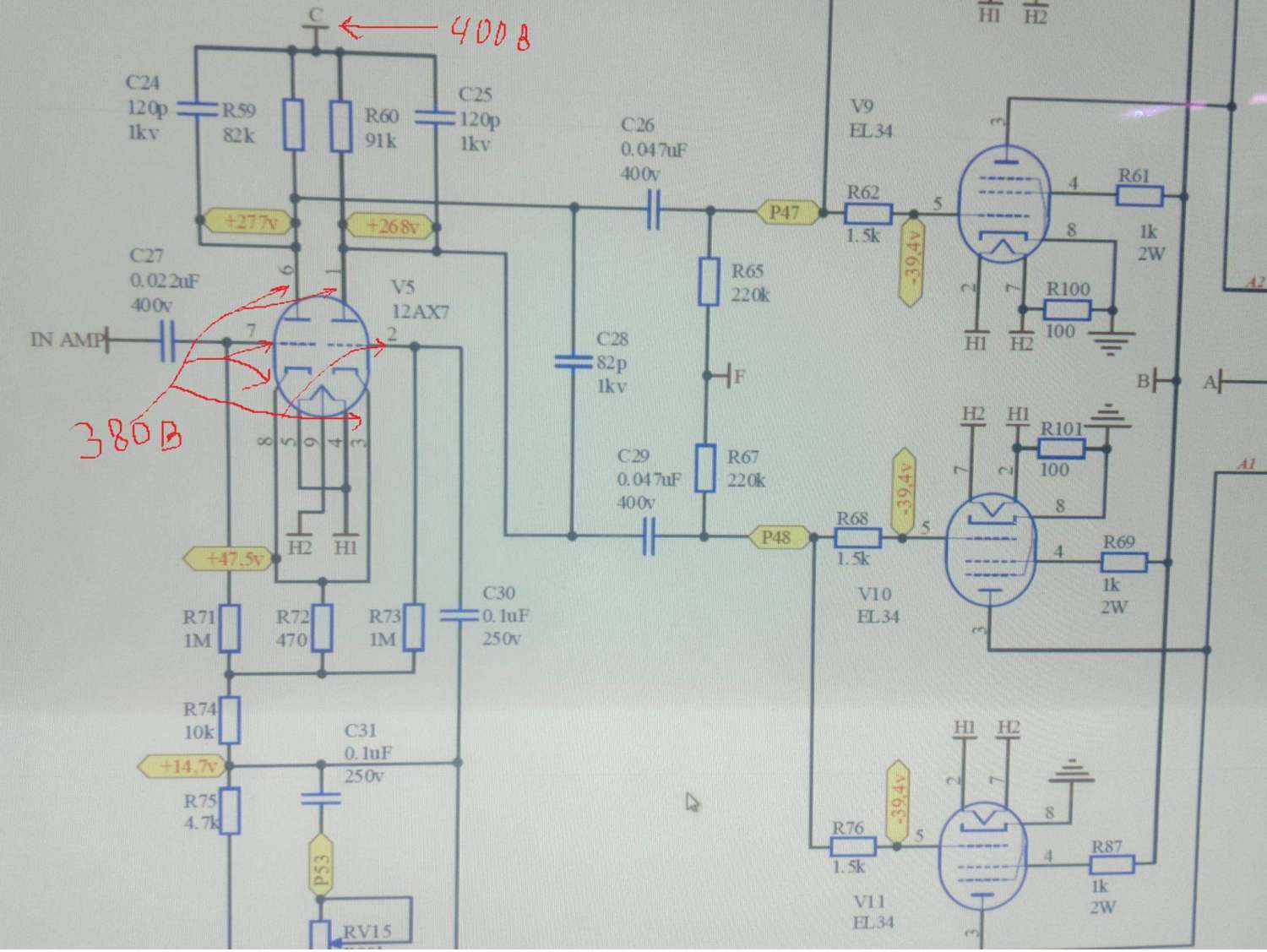

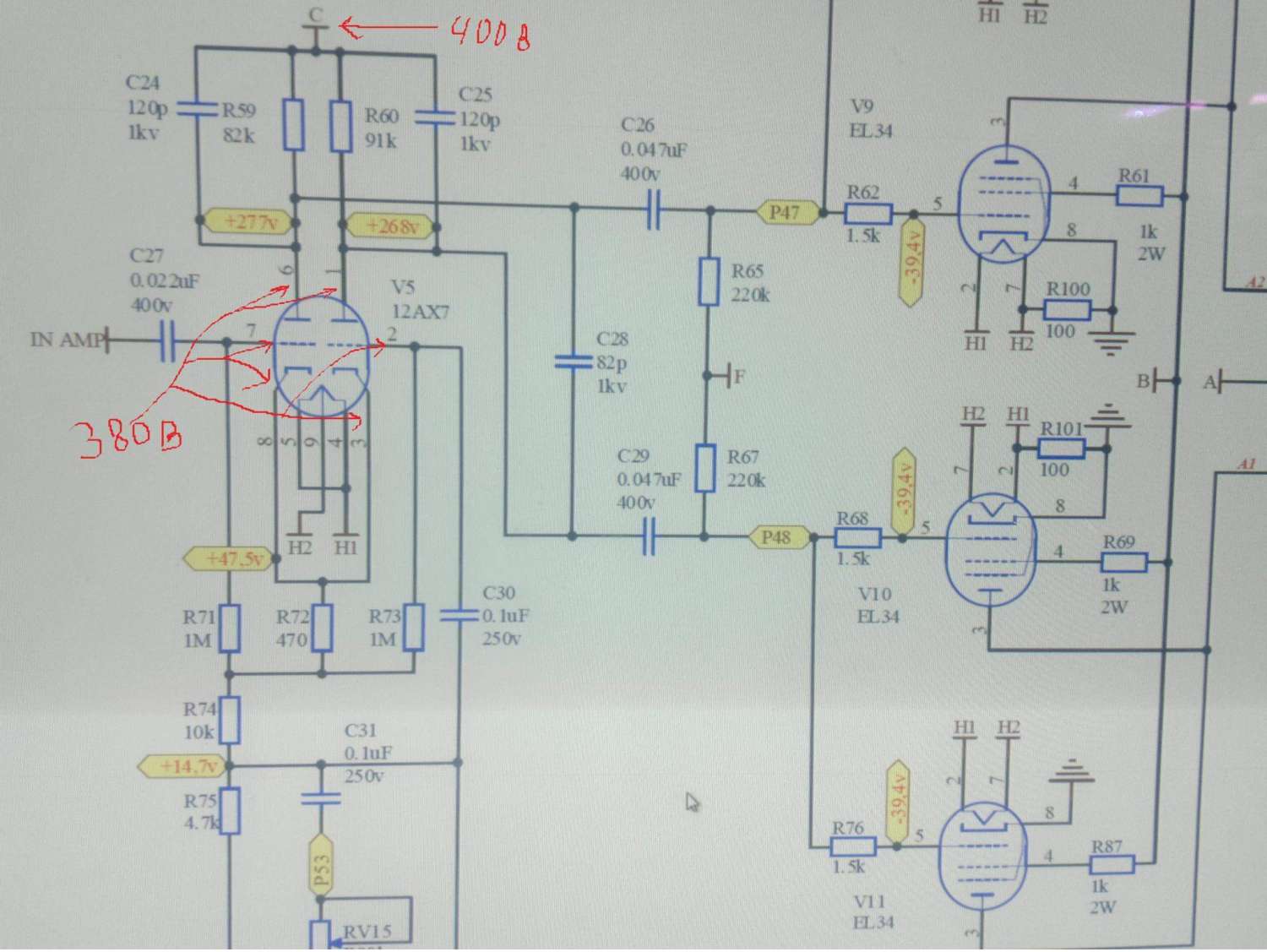

380 вместо нужных висит на каждой клеме (кроме накала :) )

... и добавил:

схема  оконечник бульдозер 2 лампы вых.
« Последнее редактирование: Апреля 26, 2012, 22:09:10 от garik9090 »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10349
  • DIYng Fetus
    • http://cathar.ru
Re: повышенное напрежение
« Ответ #1 : Апреля 26, 2012, 23:18:42 »
garik9090, что-то где-то коротит

Оффлайн ipatr

  • Опытный
  • ****
  • Сообщений: 712
Re: повышенное напрежение
« Ответ #2 : Апреля 27, 2012, 02:49:06 »
Dying Fetus, однозначно! Может в лампе замкнуло, может на ламповой панели

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: повышенное напрежение
« Ответ #3 : Апреля 27, 2012, 07:35:33 »
Я бы предположил обрыв катодных цепей, или несоответствие номиналов. Обмерь напряжения на всех резисторах в катоде, тогда понятнее будет.
« Последнее редактирование: Апреля 27, 2012, 07:37:14 от Ден2 »

Оффлайн ipatr

  • Опытный
  • ****
  • Сообщений: 712
Re: повышенное напрежение
« Ответ #4 : Апреля 27, 2012, 07:43:10 »
При несоответствии номиналов на сетках все равно был бы ноль, а вот обрыв возможен, но тогда непонятно почему на анодах на 20В меньше, чем питание? Получается ток течет через анодные резисторы, а через лампу нет. Вопрос - куда течет? Может что-то неправильно измерил?

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: повышенное напрежение
« Ответ #5 : Апреля 27, 2012, 10:49:31 »
Цитировать
Вопрос - куда течет?

Возможно утечка через конденсатор. Трудно сказать, не имея возможности ткнуть тестером в схему)

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 490
Re: повышенное напрежение
« Ответ #6 : Апреля 27, 2012, 11:12:51 »
Какие напруги при вытащенной лампе?

Оффлайн garik9090 Автор темы

  • Новичок
  • *
  • Сообщений: 68
Re: повышенное напрежение
« Ответ #7 : Апреля 27, 2012, 17:00:32 »
при вытащенной лампе на сетках и катодах 18 вольт

... и добавил:

через некоторое время падает до 10

... и добавил:

разобрался           резистор на катоде перегорел но сопротивление прозванивалось норм , а под нагрузкой не держал   ???
« Последнее редактирование: Апреля 27, 2012, 18:23:37 от garik9090 »
